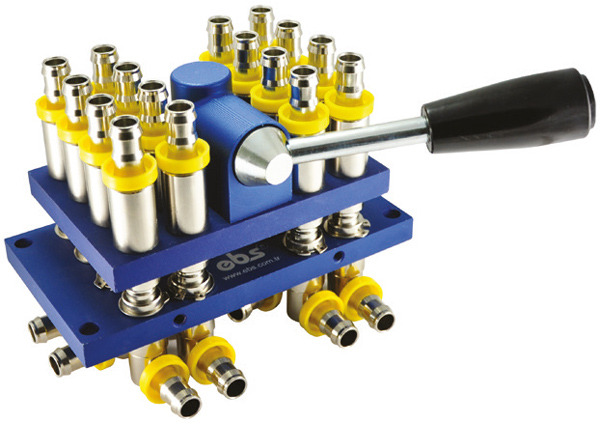

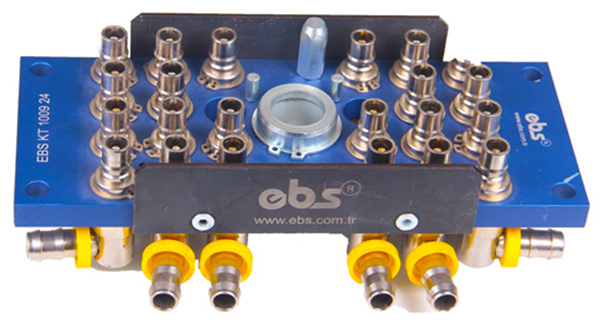

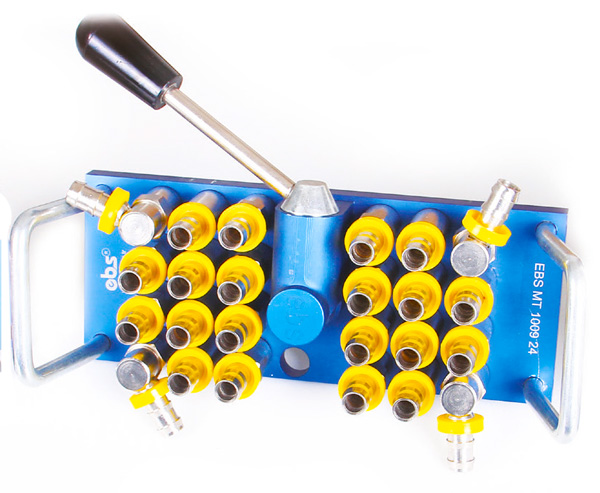

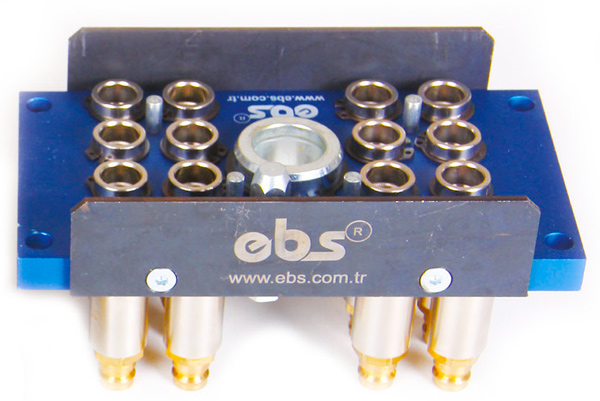

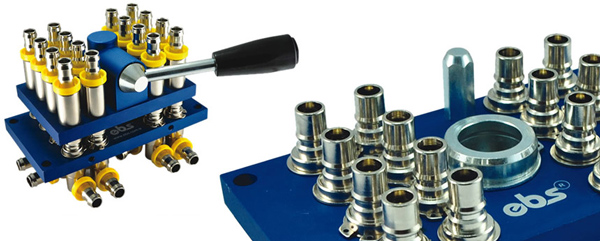

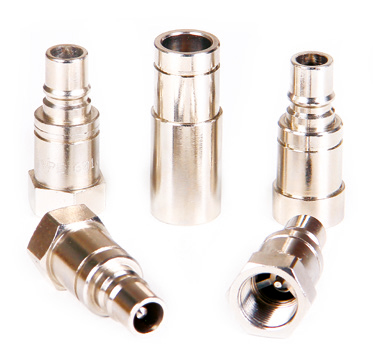

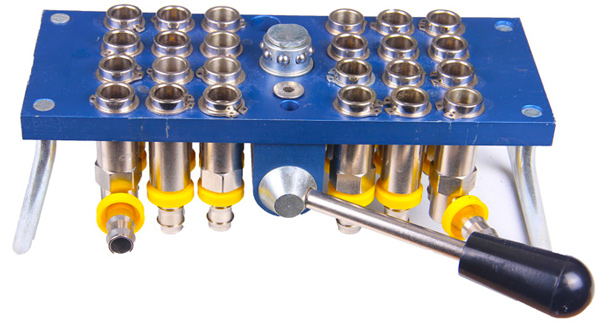

Мультисоединения EBS серии M1006, M1009, M1012 и M1016 предназначены для быстрой смены пресс-форм на термопластавтоматах, а также для применения в оборудовании для литья под давлением. Они позволяют одновременно подключать и отключать несколько линий, сокращая время переналадки оборудования. Мультисоединительная система состоит из двух основных частей: неподвижной панели (Mold Plate), устанавливаемой на пресс-форме, и подвижной панели (Mobile Plate), закрепляемой со стороны машины. В панелях размещаются соединители для подключения линий охлаждения. Подвижная панель также оснащается системой фиксации. Такая конструкция позволяет одновременно соединять несколько контуров охлаждения при установке пресс-формы и разъединять их при демонтаже оснастки. Это упрощает работу оператора, ускоряет смену пресс-форм и помогает снизить риск ошибок при подключении отдельных линий.
В стандартную линейку мультисоединений EBS входят модели с различным номинальным проходом:
Выбор модели зависит от требуемой пропускной способности, параметров рабочей среды и характеристик подключаемых контуров. При подборе необходимо учитывать не только номинальный проход, но и допустимое рабочее давление, температуру и материал уплотнений конкретного исполнения.
Мультисоединения EBS могут комплектоваться различным количеством соединителей в зависимости от числа контуров, которые необходимо подключать одновременно. В каталоге производителя приведены следующие варианты:
Количество соединителей и конфигурацию панелей выбирают с учётом схемы охлаждения пресс-формы и расположения линий на оборудовании. При заказе необходимо согласовать требуемое количество подключений и исполнение мультисоединительной системы.
Согласно техническому каталогу EBS, модель M1006 имеет номинальный проход 6 мм и площадь проходного сечения 28,3 мм². Рабочее давление составляет от 0 до 15 бар.
Материалы основных элементов модели M1006:
Допустимая рабочая температура M1006 зависит от материала уплотнений:
Указанные значения относятся к модели M1006 согласно каталогу производителя. Рабочие параметры M1009, M1012 и M1016 следует проверять по технической документации соответствующих моделей и выбранного исполнения.
Мультисоединительные системы EBS применяются в различных отраслях промышленности, где требуется быстрое подключение нескольких линий и сокращение времени смены оснастки:
При подборе мультисоединения необходимо определить номинальный проход, количество контуров, конфигурацию соединителей, рабочую среду, давление и температуру. Также следует учитывать размеры монтажных панелей, расположение подключений и условия эксплуатации оборудования.
Для подтверждения совместимости с установленной системой рекомендуется проверить обозначение модели, схему подключения и присоединительные размеры. Совпадение номинального прохода само по себе не гарантирует взаимозаменяемость разных мультисоединительных систем.
Компания ВИВТЕХ предлагает мультисоединения EBS для пресс-форм и промышленного оборудования. Поможем подобрать серию, номинальный проход и конфигурацию с учётом числа контуров и условий эксплуатации.
Для подбора подходящего исполнения направьте специалистам ВИВТЕХ обозначение установленной системы, схему подключения или фотографии соединительных панелей. Это позволит уточнить необходимые параметры и подобрать решение для вашего оборудования.
