Мультисоединения EBS предназначены для одновременного подключения нескольких линий в промышленных системах. Они позволяют ускорить замену пресс-форм, упростить подключение технологической оснастки и сократить риск неправильного соединения контуров охлаждения. Такие системы применяются на термопластавтоматах, машинах для литья металлов и оборудовании с несколькими гидравлическими линиями.
В каталоге ВИВТЕХ представлены мультисоединения EBS для систем охлаждения пресс-форм и гидравлических систем высокого давления. Выбор подходящей серии зависит от рабочей среды, количества контуров, присоединительных размеров, температуры и давления в системе.
|
Полный каталог мультисоединений для пресс-форм EBS |
Серии EBS M1006, M1009, M1012 и M1016 предназначены для одновременного подключения нескольких контуров охлаждения пресс-форм. Номинальный проход соединителей составляет соответственно 6, 9, 12 и 16 мм.
Мультисоединительная система состоит из двух частей: одна устанавливается на пресс-форме, другая — на термопластавтомате или литьевой машине. При смене оснастки оператор может одновременно подключить или отключить несколько линий, что ускоряет подготовку оборудования к работе и помогает избежать ошибок при соединении подачи и отвода охлаждающей жидкости.
Стандартные конфигурации предусматривают различное количество соединителей. Возможно изготовление систем под заказ, в том числе на 6, 8, 10, 12, 16, 20 и 24 соединителя, соответствующие 3, 4, 5, 6, 8, 10 и 12 контурам.
Для мультисоединений этой группы в каталоге указаны рабочее давление до 10 бар и максимальная рабочая температура 180 °C. При подборе исполнения необходимо проверять допустимые параметры конкретной системы и используемых соединителей.

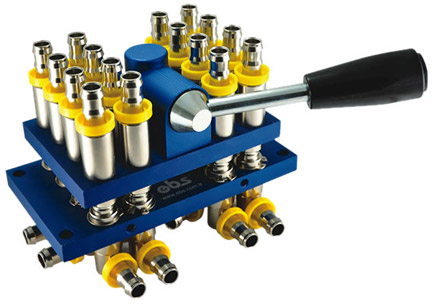

Серии M608 и M708 предназначены для объединения нескольких гидравлических линий в одном компактном узле. Конструкция рассчитана на работу с гидравлическими контурами высокого давления и предусматривает рычажную фиксацию, упрощающую соединение и разъединение системы.
В этих мультисоединительных системах используются муфты и штуцеры серии EBS 604.08. Номинальный проход составляет 8 мм. Согласно каталогу, максимальное рабочее давление для M608 составляет 180 бар, а для M708 — 200 бар. Указанная максимальная рабочая температура — 200 °C.
При выборе гидравлического мультисоединения важно учитывать рабочее давление каждого контура, схему расположения соединителей, типы подключений и условия эксплуатации. Параметры необходимо сверять с технической документацией конкретного исполнения.
ВИВТЕХ поможет подобрать аналоги мультиразъёмных соединительных систем Staubli (Штаубли, Штойбли) для подключения контуров охлаждения, терморегулирования пресс-форм и других промышленных задач.
При подборе можно рассмотреть следующие серии Staubli:
Подбор аналога выполняется по номинальному проходу, количеству и расположению контуров, рабочей среде, давлению, температуре и присоединительным размерам. Для точного выбора желательно предоставить артикул установленной системы, её схему или фотографии соединительных панелей.
Для гидравлических систем высокого давления требуется отдельная проверка совместимости. Например, у Staubli есть специализированная гидравлическая серия RMP, которую нельзя автоматически считать взаимозаменяемой с RMI, MCI или HTM без проверки конструкции и рабочих параметров.
Для правильного подбора необходимо определить назначение системы, рабочую среду, количество подключаемых линий, номинальный проход, максимальные давление и температуру, а также размеры монтажной панели. Для систем охлаждения пресс-форм дополнительно учитывают количество контуров терморегулирования и расположение подключения на пресс-форме и термопластавтомате.
Совпадения диаметра соединителей недостаточно для подтверждения взаимозаменяемости. При подборе аналога также проверяют конфигурацию панели, тип фиксации, присоединительные размеры и допустимые параметры каждого контура.
ВИВТЕХ предлагает мультисоединения EBS для охлаждения пресс-форм и гидравлических систем, а также помогает подобрать альтернативные решения для существующих мультисоединительных систем. Обратитесь к специалистам компании, чтобы выбрать серию и конфигурацию с учётом параметров оборудования и условий эксплуатации.
```
