Перегородки TKSEP предназначены для использования в системах охлаждения пресс-форм и представлены в прямом исполнении без резьбы. Корпус изготовлен из латуни MS58, для уплотнения применяются прокладки из Viton.
В каталоге доступны диаметры 8, 10, 12, 14, 16 и 20 мм. Для ряда диаметров предусмотрены разные варианты длины, в том числе 100, 150 и 200 мм. Полный перечень артикулов и размеров приведён в таблице технических характеристик. Указанный в карточке максимальный температурный диапазон — до 180 °C.
При выборе необходимо сверить диаметр изделия, его длину и остальные монтажные размеры с параметрами канала пресс-формы. Отдельно следует учитывать материал уплотнения и температурные условия эксплуатации.
Не рекомендуется подбирать перегородку только по диаметру: длина и геометрия посадочного места также должны соответствовать конструкции формы. Если стандартного исполнения недостаточно, обратитесь в ВИВТЕХ для уточнения возможности изготовления по индивидуальному заказу.

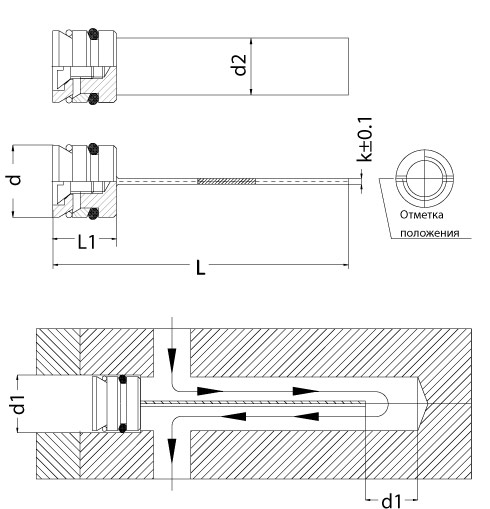

| Артикул | d | d1 | d2 | L | L1 | k |
|---|---|---|---|---|---|---|
| TKSEP 8x100 | 7,9 | 8 | 6 | 100 | 10 | 1,6 |
| TKSEP 8x150 | 7,9 | 8 | 6 | 150 | 10 | 1,6 |
| TKSEP 8x200 | 7,9 | 8 | 6 | 200 | 10 | 1,6 |
| TKSEP 10x100 | 9,9 | 10 | 8 | 100 | 10 | 1,6 |
| TKSEP 10x150 | 9,9 | 10 | 8 | 150 | 10 | 1,6 |
| TKSEP 10x200 | 9,9 | 10 | 8 | 200 | 10 | 1,6 |
| TKSEP 12x100 | 11,9 | 12 | 10 | 100 | 10 | 2,4 |
| TKSEP 12x150 | 11,9 | 12 | 10 | 150 | 10 | 2,4 |
| TKSEP 12x200 | 11,9 | 12 | 10 | 200 | 10 | 2,4 |
| TKSEP 14x100 | 13,9 | 14 | 12 | 100 | 12 | 2,4 |
| TKSEP 14x150 | 13,9 | 14 | 12 | 150 | 12 | 2,4 |
| TKSEP 14x200 | 13,9 | 14 | 12 | 200 | 12 | 2,4 |
| TKSEP 16x150 | 15,9 | 16 | 14 | 150 | 12 | 2,4 |
| TKSEP 16x250 | 15,9 | 16 | 14 | 250 | 12 | 2,4 |
| TKSEP 20x150 | 19,9 | 20 | 18 | 150 | 12 | 2,4 |
| TKSEP 20x250 | 19,9 | 20 | 18 | 250 | 12 | 2,4 |
ВИВТЕХ предлагает прямые перегородки TKSEP из латуни MS58 с уплотнениями Viton. Для подбора подходящей модели сообщите диаметр канала, необходимую длину и рабочую температуру либо направьте чертёж или фотографию установленной детали.
