Перегородки для охлаждения пресс-форм применяются для организации циркуляции охлаждающей жидкости внутри каналов пресс-формы. Правильно подобранные элементы помогают направить поток жидкости к необходимым участкам формы и обеспечить эффективный теплообмен при производстве изделий из пластмасс.
В каталоге ВИВТЕХ представлены прямые и спиральные перегородки с резьбовым подключением, модели без резьбы, а также оросители и каскадные охладители. Доступны различные типоразмеры, конструкции и варианты подключения, включая BSP, NPT и метрическую резьбу. Большинство представленных серий выполнено из латуни MS58.
|
Полный каталог перегородок для системы охлаждения пресс-форм EBS |

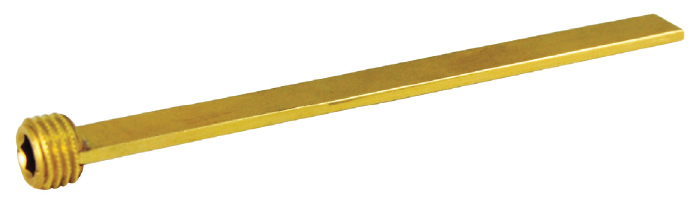

Прямые перегородки SEP и NSEP предназначены для установки в систему охлаждения пресс-форм и выпускаются с трубной резьбой BSP или NPT. В ассортименте представлены варианты с различными диаметрами и длинами, что позволяет подобрать изделие под геометрию охлаждающего канала и конструкцию пресс-формы.
Для пресс-форм с метрическим резьбовым подключением предусмотрена серия SEP M. При выборе необходимо учитывать диаметр и шаг резьбы, длину перегородки и размеры посадочного отверстия.

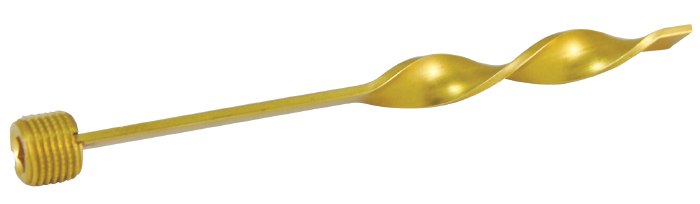

Спиральные перегородки HSEP и NHSEP представлены с резьбой BSP и NPT. Для монтажа в каналы с метрическим резьбовым подключением доступны перегородки серии HSEP M.
Спиральные перегородки используют при проектировании охлаждающих каналов, когда требуется направить поток жидкости по предусмотренной конструкцией траектории. Для правильного подбора необходимо проверить тип и размер резьбы, диаметр канала, длину изделия и параметры посадочного отверстия. Корпус указанных серий изготовлен из латуни MS58.

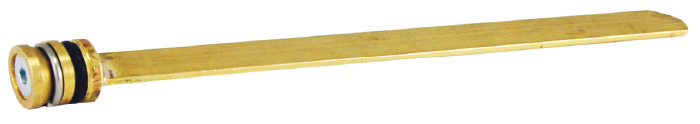

Перегородки TKSEP и TKS предназначены для установки в охлаждающие каналы без резьбового подключения. Обе серии имеют латунный корпус MS58 и уплотнения из Viton. Указанная производителем максимальная рабочая температура для этих изделий — до 180 °C.
Серия TKSEP доступна в диаметрах 8, 10, 12, 14, 16 и 20 мм, серия TKS — 10, 15, 20 и 25 мм. Исполнения отличаются размерами и длиной. При подборе важно сверить обозначение модели и размеры из технической таблицы с параметрами канала пресс-формы.
Помимо перегородок, в каталоге представлены элементы для подачи и направления охлаждающей воды в пресс-формах.

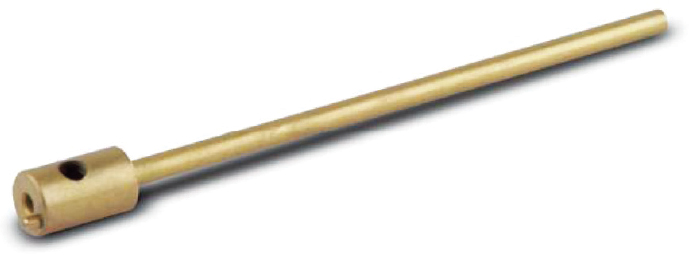

Оросители и каскадные охладители серии OKS имеют корпус из латуни MS58. Для этой серии указана максимальная рабочая температура до 135 °C. Доступные диаметры — 10, 12, 16, 20 и 25 мм.

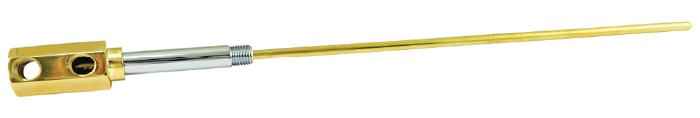

Переходы, оросители и каскадные охладители PVS и PLS также представлены в латунном исполнении MS58. Конкретные варианты отличаются конструкцией и размерами. Артикулы, длины и присоединительные размеры приведены в таблице характеристик соответствующей карточки товара.
При выборе перегородки или другого элемента охлаждающей системы следует учитывать конструкцию пресс-формы и параметры канала. Для подбора необходимо проверить:
Резьбы BSP, NPT и метрическая не являются взаимозаменяемыми. При замене установленного элемента необходимо сверять не только номинальный диаметр, но и стандарт резьбы, шаг, длину и посадочные размеры. Температурные ограничения следует проверять для конкретной серии и исполнения.
Если стандартные типоразмеры не подходят для вашей пресс-формы, в ВИВТЕХ можно запросить изготовление перегородок по индивидуальному заказу. Возможность выполнения заказа, конструкция и необходимые параметры согласовываются индивидуально на основании технических требований.
Для рассмотрения заказа направьте чертёж, эскиз или образец детали, укажите размеры охлаждающего канала, требуемую длину, тип подключения, материал и условия эксплуатации. Если чертежа нет, приложите фотографию детали и доступные размеры. Эта информация поможет определить возможное исполнение и согласовать технические параметры.
Компания ВИВТЕХ предлагает перегородки и другие элементы для систем охлаждения пресс-форм различных конструкций и типоразмеров. В каталоге представлены серии SEP, NSEP, HSEP, NHSEP, TKSEP, TKS, OKS, PVS и PLS с различными вариантами подключения и размерами.
Чтобы подобрать подходящее изделие или запросить изготовление по индивидуальным параметрам, обратитесь к специалистам ВИВТЕХ. Сообщите артикул, размеры канала, тип резьбы и условия эксплуатации либо приложите чертёж или фотографию детали. Специалисты помогут определить подходящий вариант и уточнить возможность выполнения индивидуального заказа.
