Перегородки SEP M применяются в системах охлаждения пресс-форм, в которых предусмотрено метрическое резьбовое подключение. Прямое исполнение позволяет подобрать элемент для установки в охлаждающий канал с учётом его конструкции и размеров.
Материал корпуса — латунь MS58. В ассортименте представлены варианты с метрической резьбой M8×0,75, M10×1,0, M10×1,5, M12×1,5, M16×1,5, M20×1,5 и M24×2,0. Доступные длины и артикулы указаны в таблице технических характеристик.
При выборе SEP M необходимо учитывать не только номинальный диаметр резьбы, но и её шаг. Также важно проверить длину перегородки, диаметр охлаждающего канала и размеры посадочного отверстия. Даже при совпадении номинальных диаметров разные шаги резьбы могут сделать детали несовместимыми.
Перед заказом рекомендуется сверить обозначение изделия с технической таблицей. Если стандартные типоразмеры не подходят, обратитесь в ВИВТЕХ для уточнения возможности изготовления по индивидуальному заказу.
|
Метрическая резьба Артикул |

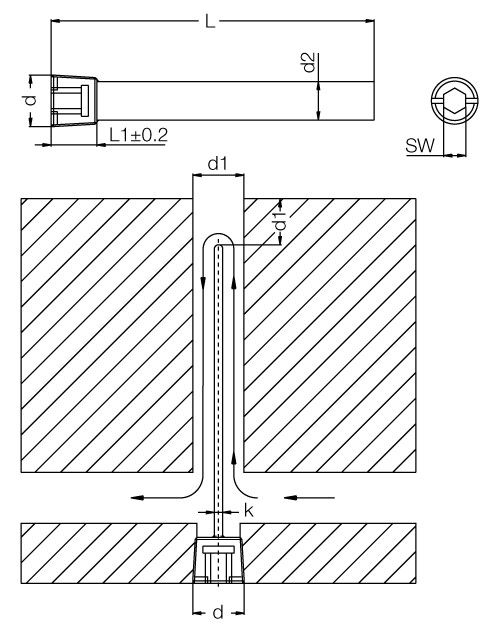

d | SW | d1 | d2 | L | L1 | k |
|---|---|---|---|---|---|---|---|
| SEP M8.100 | 8x0,75 | 4 | 6 | 5,8 | 100 | 8 | 1,6 |
| SEP M8.200 | 8x0,75 | 4 | 6 | 5,8 | 200 | 8 | 1,6 |
| SEP M10.100 | 10x1,0 | 5 | 8 | 7,8 | 100 | 8 | 1,6 |
| SEP M10.125 | 10x1,5 | 5 | 8 | 7,8 | 125 | 8 | 1,6 |
| SEP M10.200 | 10x1,0 | 5 | 8 | 7,8 | 200 | 8 | 1,6 |
| SEP M10.300 | 10x1,0 | 5 | 8 | 7,8 | 300 | 8 | 1,6 |
| SEP M12.125 | 12x1,5 | 6 | 10 | 9,8 | 125 | 8 | 2,0 |
| SEP M12.250 | 12x1,5 | 6 | 10 | 9,8 | 250 | 8 | 2,0 |
| SEP M16.150 | 16x1,5 | 8 | 14 | 13,8 | 150 | 10 | 2,4 |
| SEP M16.300 | 16x1,5 | 8 | 14 | 13,8 | 300 | 10 | 2,4 |
| SEP M20.150 | 20x1,5 | 10 | 18 | 17,8 | 150 | 10 | 2,4 |
| SEP M20.200 | 20x1,5 | 10 | 18 | 17,8 | 200 | 10 | 2,4 |
| SEP M20.300 | 20x1,5 | 10 | 18 | 17,8 | 300 | 10 | 2,4 |
| SEP M20.400 | 20x1,5 | 10 | 18 | 17,8 | 400 | 10 | 2,4 |
| SEP M24.150 | 24x2,0 | 10 | 20 | 19,8 | 150 | 12 | 2,4 |
| SEP M24.300 | 24x2,0 | 10 | 20 | 19,8 | 300 | 12 | 2,4 |
ВИВТЕХ предлагает прямые перегородки SEP M для пресс-форм с метрическим подключением. Для подбора подходящего исполнения сообщите размер резьбы, её шаг, необходимую длину и параметры канала. При наличии чертежа или образца специалисты смогут точнее определить требуемый типоразмер.
