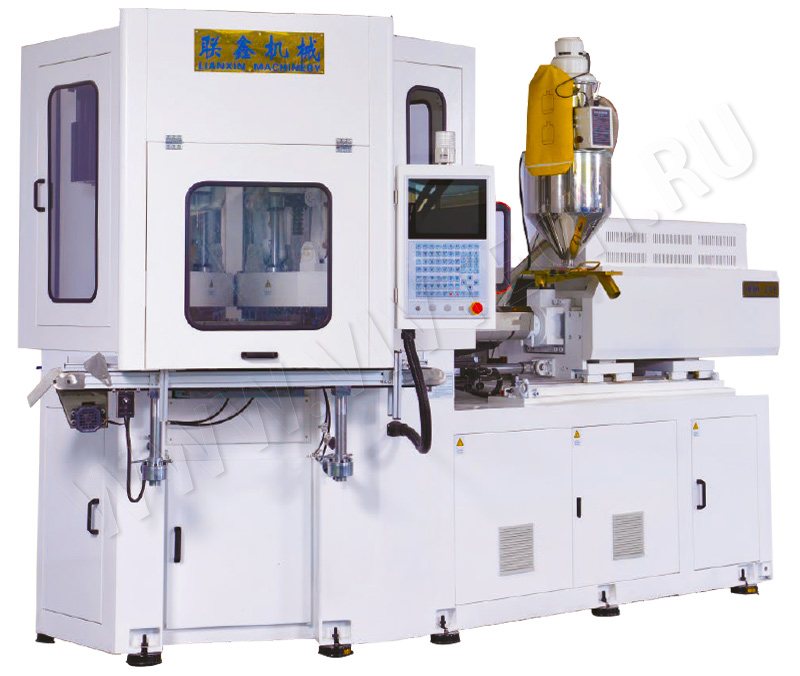

Инжекционно-выдувная машина LIANXIN IBM-30E предназначена для производства полых пластиковых изделий методом инжекционного выдувания. Оборудование подходит для переработки различных термопластичных материалов, включая HDPE, LDPE, PE, PP, PS, EVA и другие полимеры.
Машина оснащена современной системой управления и сервоприводами основных механизмов. Электрическая система работает по протоколу EtherCAT, используется система управления Techmation, обеспечивающая быструю реакцию оборудования и высокую точность управления. Производитель заявляет энергосбережение до 70%.
Поворотный механизм и механизм выталкивания приводятся в действие сервомоторами, обеспечивающими стабильную работу, быстрые перемещения и низкий уровень шума. Система смыкания пресс-формы выполнена с использованием двух балок, четырёх тяг и коленно-рычажного механизма, что обеспечивает стабильное усилие смыкания.

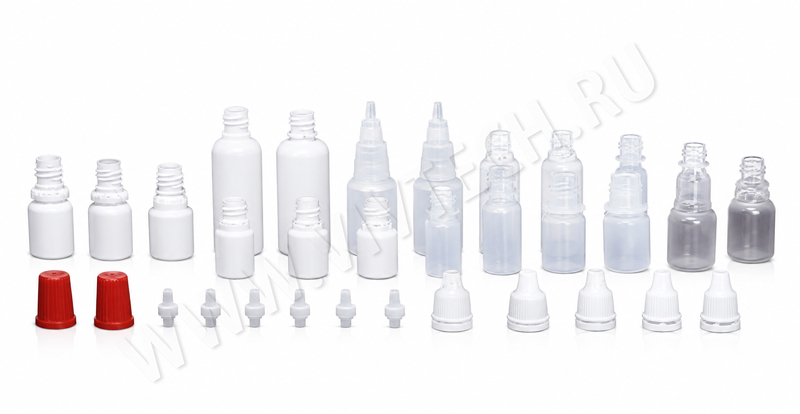

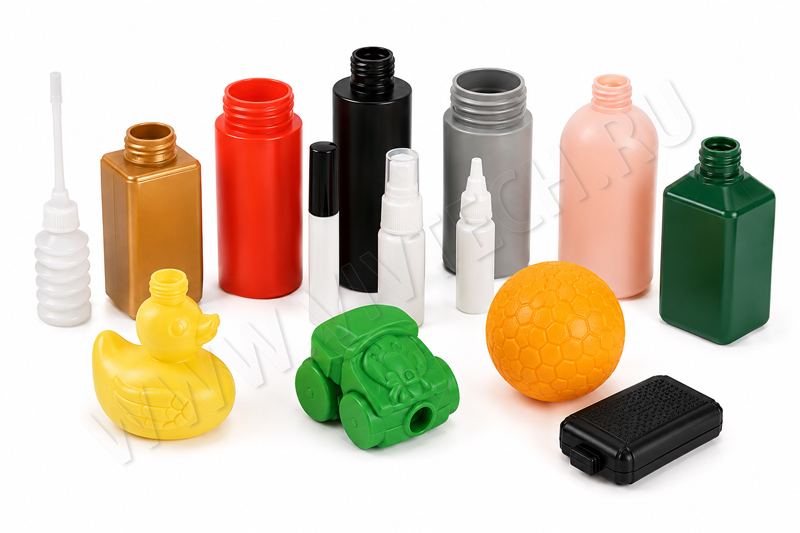

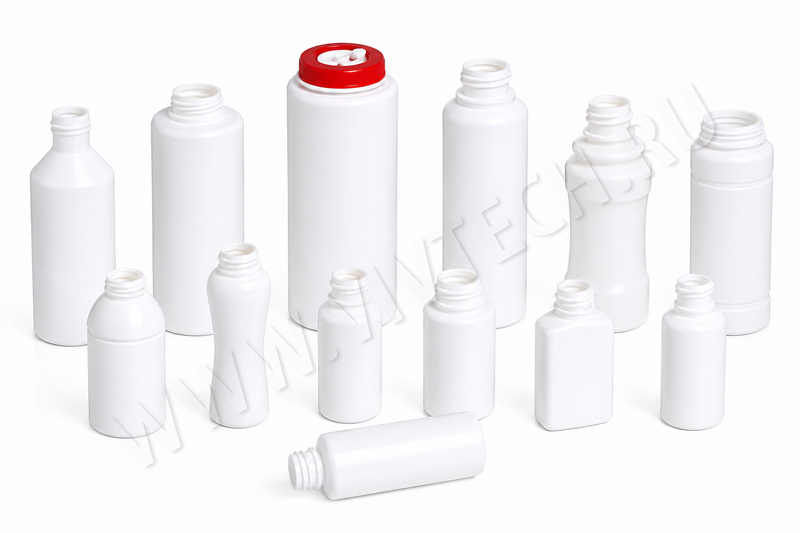

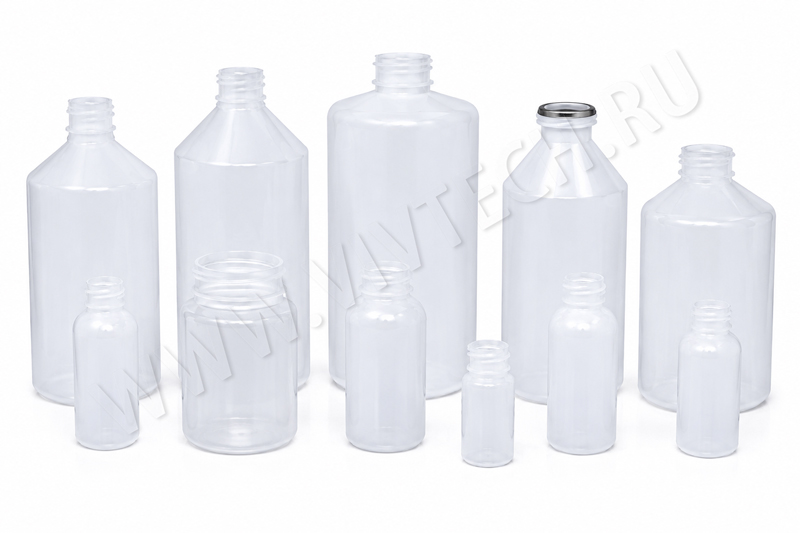

LIANXIN IBM-30E предназначена для производства изделий объёмом от 0,015 до 1 л. Максимальная высота изделия составляет 200 мм, диаметр — 90 мм.
Машина подходит для переработки: HDPE — полиэтилена высокой плотности; LDPE — полиэтилена низкой плотности; PE — полиэтилена; PP — полипропилена; PS — полистирола; EVA; других термопластичных материалов.
| Модель | IBM-30E |
|---|---|
| Объем изделия, л |
0,015-1 |
| Диаметр изделия, мм | < 200 |
| Высота изделия, мм |
< 90 |
| Диаметр шнека, мм | 40 |
| Отношение длины шнека к диаметру (L/D) | 21 |
| Теоретический объем впрыска, см3 | 201 |
| Теоретический вес впрыска, г | 150 |
| Максимальное давление впрыска, бар | 1000 |
| Ход шнека, мм | 160 |
| Скорость вращения шнека, об/мин | 250 |
| Мощность нагрева материального цилиндра, кВт | 6 |
| Количество зоны нагрева, шт | 3 |
| Усилие смыкания инжекционной формы, кН | 300 |
| Усилие смыкания выдувной формы, кН | 80 |
| ход раскрытия пресс-формы, мм | 120 |
| Высота подъема ротационного стола, мм | 60 |
| Максимальный размер плиты, мм | 420х300 |
| Минимальная толщина пресс-формы (±0.05), мм | 180 |
| Мощность нагрева пресс-формы, кВт | 2 |
| Ход выталкивателя, мм | 230 |
| Мощность сервомотора смыкания, кВт | 4,5 |
| Мощность сервомотора пластикации, кВт | 11 |
| Мощность сервомотора впрыска, кВт | 12 |
| Мощность сервомотора поворотного стола, кВт | 1,5 |
|
Давление гидравлической системы, Мпа |
14 |
| Сухой цикл, сек | 3 |
| Минимальное давление системы сжатого воздуха , Мпа |
1,2 |
| Расход сжатого воздуха, м3/мин | >0,8 |
| Габаритные размеры (ДхШхВ), м | 3,05х1,3х2,15 |
| Вес, т | 4,5 |
| Объём изделия, мл | 8 | 15 | 20 | 40 | 60 | 80 | 100 |
|---|---|---|---|---|---|---|---|
| Количество гнёзд пресс-формы*, шт. | 9 | 8 | 7 | 5 | 5 | 4 | 4 |
* Данные приведены только для справки.
Электрическая система LIANXIN IBM-30E работает с использованием протокола EtherCAT и системы управления Techmation. Система обеспечивает высокую скорость реакции и точность управления.
Поворотный механизм и выталкивание оснащены сервомоторами. Система открытия и закрытия пресс-формы использует двухбалочную конструкцию, четыре тяги и коленно-рычажный механизм.
Противодавление расплава регулируется в цифровом формате. Инжекционный узел оснащён модулем управления движением, цифровым энкодером и системой цифровой обратной связи по давлению.
Машина оснащена системой смыкания с усилием 300 кН для инжекционной формы и 80 кН для выдувной формы.
Основные параметры пресс-формы:
ВИВТЕХ предлагает инжекционно-выдувные машины LIANXIN для производства полых пластиковых изделий.
Для получения информации о стоимости LIANXIN IBM-30E, комплектации и поставке оборудования обратитесь к специалистам ВИВТЕХ.
