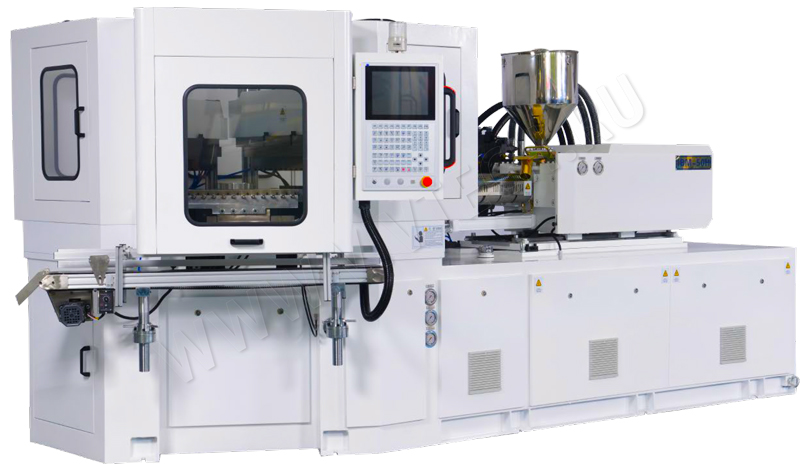

Инжекционно-выдувная машина LIANXIN IBM-50H
Гидравлическая система этой инжекционно-выдувной машины оснащена электро-гибридной сервосистемой, которая позволяет экономить энергию до 40% по сравнению с традиционной технологией.

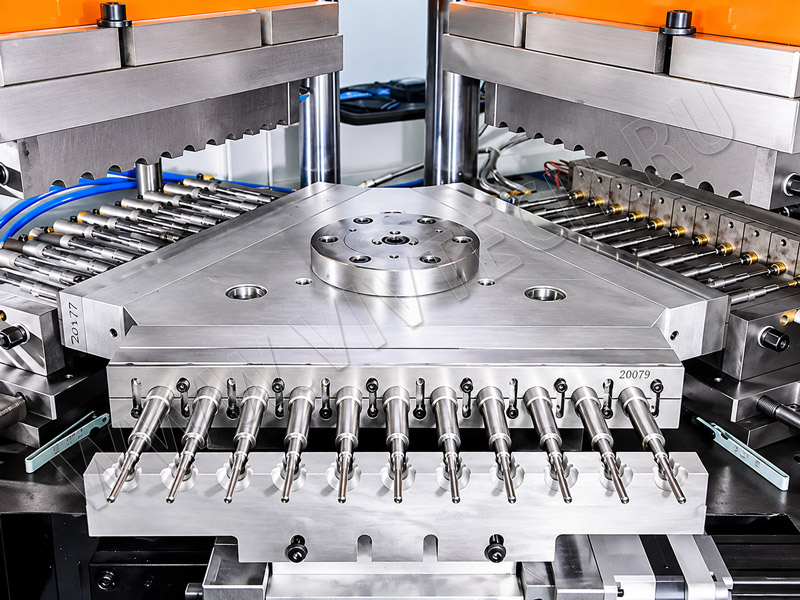

В устройстве вращения, выталкивающем устройстве и переворачивающем устройстве также используется серводвигатель, что позволяет повысить стабильность работы, увеличить скорость и понизить шум.
Шнек приводится в движение серводвигателем, что обеспечивает высокую эффективность, высокую скорость вращения и экономию энергии.
Применяется двойная вертикальная стойка и одинарная горизонтальная балка, чтобы обеспечить достаточное пространство для вращения и облегчить установку пресс-формы.
| Модель | IBM-50H |
|---|---|
| Объем изделия, л |
0,005-1 |
| Диаметр изделия, мм | < 245 |
| Высота изделия, мм |
< 100 |
| Диаметр шнека, мм | 50 |
| Отношение длины шнека к диаметру (L/D) | 21 |
| Теоретический объем впрыска, см3 | 390 |
| Теоретический вес впрыска, г | 275 |
| Максимальное давление впрыска, Мпа | 112 |
| Ход шнека, мм | 208 |
| Скорость вращения шнека, об/мин | 10-260 |
| Мощность нагрева материального цилиндра, кВт | 12,4 |
| Количество зоны нагрева, шт | 4 |
| Усилие смыкания инжекционной формы, кН | 610 |
| Усилие смыкания выдувной формы, кН | 89 |
| ход раскрытия пресс-формы, мм | 120 |
| Высота подъема ротационного стола, мм | 64 |
| Максимальный размер плиты, мм | 580х390 |
| Минимальная толщина пресс-формы (±0.05), мм | 240 |
| Мощность нагрева пресс-формы, кВт | 2,5 |
| Ход выталкивателя, мм | 260 |
| Мощность серво мотора, кВт | 23 |
|
Давление гидравлической системы, Мпа |
14 |
| Сухой цикл, сек | 3,2 |
| Давление системы сжатого воздуха , Мпа |
>0,8 |
| Расход сжатого воздуха, м3/мин | 1,2 |
| Проток охлаждающей воды, м3/мин | 35 |
| Габаритные размеры (ДхШхВ), м | 4,6х2,1х2,05 |
| Вес, т | 7 |
| Суммарная номинальная мощность, кВт | 63 |

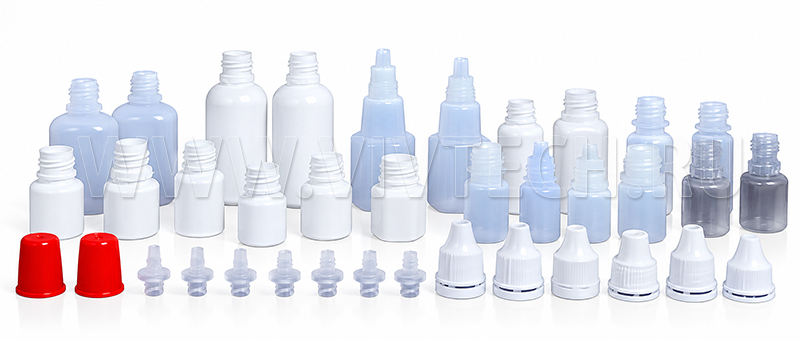

| Объём изделия, мл | 15 | 20 | 40 | 60 | 100 | 120 | 140 |
|---|---|---|---|---|---|---|---|
| Количество гнёзд пресс-формы*, шт. | 10 | 9 | 7 | 6 | 6 | 5 | 5 |
* Данные приведены только для справки.
