Ротаметры для воды Marse предназначены для визуального контроля и регулировки расхода жидкости в охлаждающих контурах технологического оборудования. Они применяются в системах охлаждения термопластавтоматов, пресс-форм, выдувных машин, экструдеров, чиллеров и другого оборудования для переработки пластмасс.
Ротаметр позволяет контролировать проток по каждому охлаждающему контуру и своевременно выявлять снижение расхода воды. Это особенно важно при работе с многоконтурными пресс-формами, где нарушение циркуляции хотя бы в одном канале может повлиять на температурный режим и стабильность производственного процесса.
В системе охлаждения расход жидкости должен соответствовать технологическим требованиям оборудования. Недостаточный проток может ухудшить теплообмен, увеличить время охлаждения и привести к нестабильности температуры.
Ротаметр устанавливается непосредственно в охлаждающий контур и позволяет оператору визуально контролировать расход воды. По положению поплавка на измерительной шкале определяется текущий проток в литрах в минуту.
В многозонных системах каждый контур может контролироваться отдельно, что позволяет быстрее обнаружить засорение, ограничение потока или другую проблему с циркуляцией жидкости.
Принцип работы основан на перемещении поплавка внутри прозрачной измерительной трубки.
Поток воды проходит через ротаметр и поднимает поплавок. Чем выше расход, тем выше положение поплавка относительно измерительной шкалы. Это позволяет без сложной электроники визуально определить расход жидкости.
В зависимости от модели ротаметр также может выполнять регулировку протока с помощью встроенного регулирующего клапана.
Одна из основных областей применения — системы охлаждения пресс-форм для литья под давлением.
Ротаметры устанавливаются на входе или выходе охлаждающих контуров и позволяют контролировать расход воды по отдельным каналам. Это помогает поддерживать равномерный теплоотвод от пресс-формы и своевременно обнаруживать снижение протока.
Для многоконтурных пресс-форм могут использоваться сборки на несколько зон — от 1 до 12 в зависимости от серии и исполнения.
Ротаметры Marse применяются не только с пресс-формами. Они могут использоваться в системах охлаждения:
Выбор исполнения зависит от температуры жидкости, количества контролируемых зон и способа подключения.
В каталоге «ВИВТЕХ» представлены три основные группы.

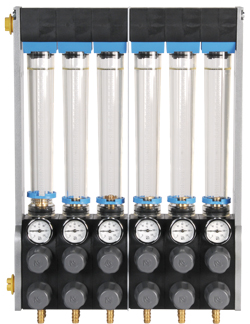

Серии ZR и ZS рассчитаны на работу с водой при температуре до 95 °C. Предлагаются варианты с различным типом подключения: ZS оснащается латунным штуцером под шланг Ø12 мм, а ZR — латунной втулкой с внутренней резьбой 3/8".
Доступны исполнения от 1 до 12 зон.

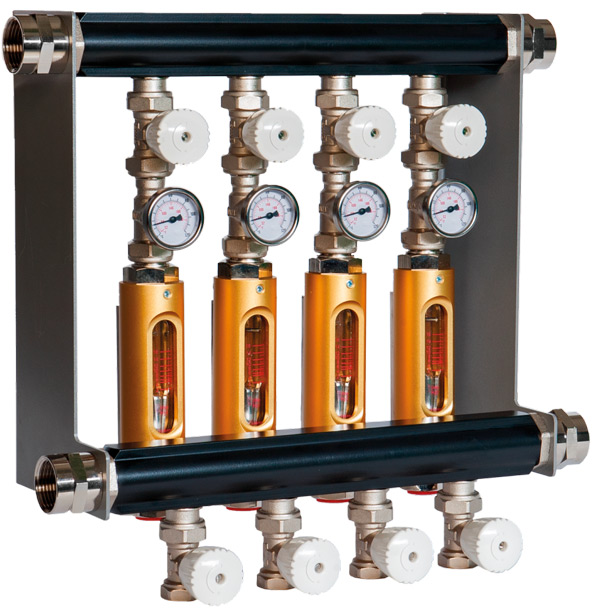

Серия RWFR 120 предназначена для систем с температурой воды до 120 °C. Доступны конфигурации от 1 до 12 зон и исполнения с термометром для каждой зоны.

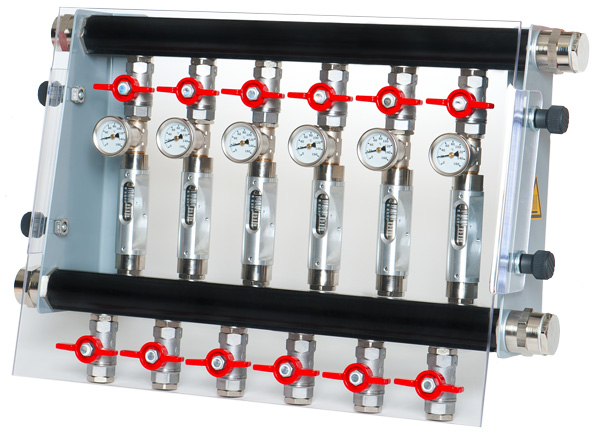

RWFR 160 используются в системах, где температура жидкости может достигать 160 °C. Серия также выпускается в вариантах от 1 до 12 зон и может комплектоваться термометрами.
При выборе необходимо учитывать:
Для стандартных водяных контуров с температурой до 95 °C подходят ZR и ZS. При более высокой температуре следует выбирать RWFR 120 или RWFR 160 в зависимости от рабочего диапазона.
Количество зон подбирается по числу контролируемых контуров пресс-формы или другого оборудования.
Компания «ВИВТЕХ» поставляет ротаметры Marse для систем охлаждения промышленного оборудования.
Специалисты помогут подобрать модель по температуре, количеству зон, расходу и типу подключения.
Чтобы купить ротаметр для воды, получить цену, технические характеристики и рекомендацию по подходящему исполнению, обратитесь к специалистам «ВИВТЕХ».
