Водяные термостаты на перегретой воде предназначены для точного регулирования и поддержания температуры в пресс-формах и технологических контурах оборудования для переработки пластмасс. Такие системы используются в случаях, когда стандартного диапазона температуры водяного термостата недостаточно и требуется нагрев теплоносителя до 140–180 °C.
В качестве теплоносителя используется вода, находящаяся под повышенным давлением. Это позволяет повысить температуру кипения воды и использовать её для высокотемпературного термостатирования без перехода в паровую фазу. Благодаря высокой теплоёмкости воды обеспечивается эффективная передача тепла между термостатом и пресс-формой.

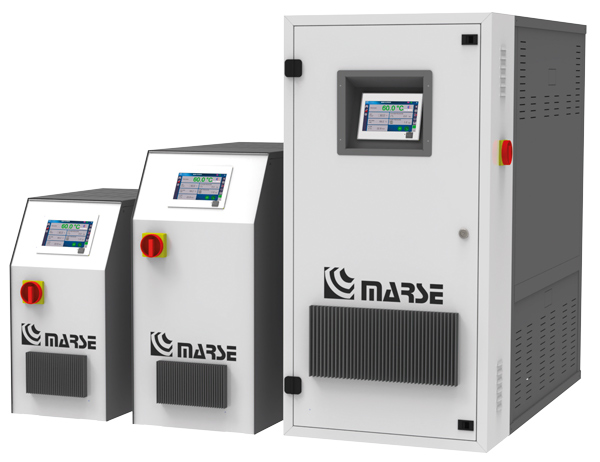

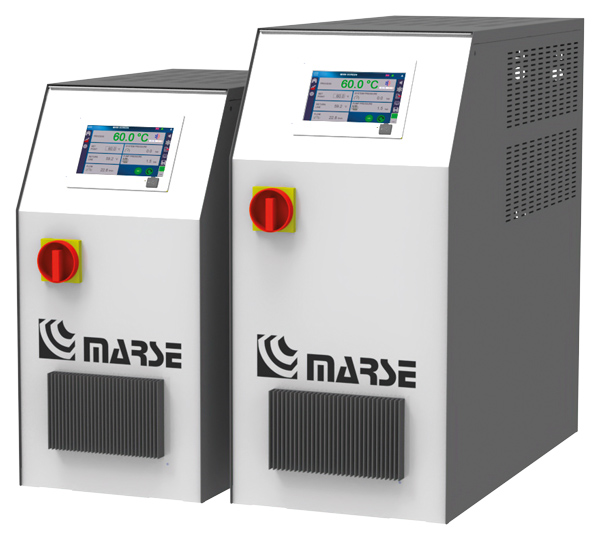

ВИВТЕХ поставляет высокотемпературные водяные термостаты Marse, предназначенные для промышленной эксплуатации. В зависимости от модели оборудование обеспечивает нагрев воды до 140, 150, 160 или 180 °C, мощность нагрева составляет от 9 до 64 кВт, а производительность циркуляции теплоносителя может достигать 200 л/мин.
| Модель | SMART 2 PLUS WIC 140 | SMART 4 PLUS WIC 140 | SMART 6 PLUS WIC 140 | SMART 2 PLUS WIC 150 | SMART 4 PLUS WIC 150 | SMART 4 PLUS WIC 160 | SMART 4 PLUS WIC 180 TS |
|---|---|---|---|---|---|---|---|
| Теплоноситель | Вода | ||||||
| Температура нагрева,°С | 140 | 150 | 160 | 180 | |||
| Мощность нагрева, кВт | 9 | 9-16 | 25-36-48-57-64** | 9 | 9-16 | 9-16 | 9 |
| Мощность охлаждения, кВт | 40 | 200 | 40 | 40 | 120 | ||
| Максимальный проток, л/мин | 200 | 200 | 200 | 40 | 60 | 60 | 60 |
| Максимальное давление, бар | 2,3 | 2,5 | 2,5 | 5 | 6 | 6 | |
| Мощность насоса, кВт | 0,5 | 1 | 1 | 0,5 | 1 | 1 | 1 |
| Гидравл. соед. (нагрев) вх. вых | 1'' 1'' | 1'' 1'' | 1'' 1'' | 1'' 1'' | 1'' 1'' | 1'' 1'' | 3'' 4'' |
| Гидравл. соед. (охл) вх. вых | 1/2'' 1/2'' | 1/2'' 1/2'' |
1'' 1'' |
1/2'' 1/2'' | 1/2'' 1/2'' | 1/2'' 1/2'' | 3'' 4'' |
| Электроподключение, В/Ф/Гц | 400/3/50 | ||||||
| Габариты(Д/Ш/В), мм | 330х625х790 | 390х800х850 | 600х1200х1200 | 330х625х790 | 390х800х850 | 390х800х850 | 390х800х850 |
| Вес, кг | 55 | 65 | 140 | 55 | 65 | 45 | 85 |
*- Опция
** - По желанию заказчика термостат можно изготовить с мощностью нагрева до 150 кВт
| Модель | SMART 2 PLUS WDC | SMART 4 PLUS WDC | SMART 6 PLUS WDC |
|---|---|---|---|
| Теплоноситель | Вода | ||
| Температура нагрева,°С | 90 / 120 / 140 | ||
| Мощность нагрева, кВт | 9 | 9-16 | 25-32-36-48-57-64 |
| Мощность охлаждения, кВт | прямое охлаждение | ||
| Ёмкость бака, л | - | - | - |
| Максимальный проток, л/мин | 200 | 200 | 200 |
| Максимальное давление, бар | 2,3 | 2,5 | 2,5 |
| Мощность насоса, кВт | 0,5 | 1 | 1 |
| Гидравл. соед. (нагрев) вх.вых |
1'' 1'' |
1'' 1'' | 1'' 1'' |
| Гидравл. соед. (охл) вх. вых | 1/2'' 1/2'' | 1/2'' 1/2'' | 3/4'' 3/4'' |
| Электроподключение, В/Ф/Гц | 400/3/50 | ||
| Габариты(Д/Ш/В), мм | 330 х 625 х 790 | 390 х 800 х 850 | 600 х 1200 х 1200 |
| Вес, кг | 55 | 65 | 140 |
Термостаты на перегретой воде применяются в производстве изделий из пластмасс, где необходимо поддерживать повышенную и стабильную температуру поверхности пресс-формы. Оборудование используется совместно с термопластавтоматами (ТПА), пресс-формами и другими технологическими установками.
Высокотемпературное водяное термостатирование может применяться при переработке различных полимерных материалов, а также при производстве технических и крупногабаритных изделий, для которых важен стабильный температурный режим пресс-формы.
Поддержание постоянной температуры позволяет снизить температурные перепады в процессе литья, улучшить стабильность технологического процесса и обеспечить более равномерное охлаждение или нагрев рабочей поверхности пресс-формы.
Главное преимущество термостатов на перегретой воде — сочетание высокой температуры теплоносителя и эффективной передачи тепла. Вода обладает высокой теплоёмкостью и позволяет быстро передавать тепло между термостатом и пресс-формой.
К основным преимуществам оборудования относятся:
Использование перегретой воды в качестве теплоносителя особенно актуально для процессов, в которых требуется высокая температура пресс-формы при сохранении преимуществ водяной системы терморегулирования.
Современный водяной термостат представляет собой компактную установку, объединяющую систему нагрева, циркуляционный насос, теплообменник, систему охлаждения и электронный блок управления.
Температура теплоносителя контролируется автоматически. ПИД-регулирование позволяет поддерживать заданное значение с высокой точностью и корректировать работу нагревателя в зависимости от текущей температуры воды.
В зависимости от исполнения термостаты Marse оснащаются системами контроля протока, уровня воды и утечек. Предусмотрены функции автоматического пополнения воды и защитного отключения при возникновении нештатных ситуаций.
Для работы при высоких температурах конструкция оборудования рассчитана на повышенное давление в контуре. Это позволяет использовать воду в качестве теплоносителя при температурах, значительно превышающих стандартную температуру кипения при атмосферном давлении.
При выборе термостата необходимо учитывать несколько основных параметров. В первую очередь определяется требуемая рабочая температура пресс-формы и максимальная температура теплоносителя. Если технологический процесс требует температуры воды выше стандартного диапазона, выбирается высокотемпературное исполнение.
Также необходимо учитывать объём и конструкцию каналов пресс-формы, требуемый расход воды, мощность нагрева и характеристики подключаемого оборудования. Производительность насоса должна обеспечивать достаточную циркуляцию теплоносителя через все контуры пресс-формы.
Для правильного выбора оборудования важно учитывать не только максимальную температуру, но и требуемую скорость нагрева, тепловую нагрузку пресс-формы и особенности технологического процесса.

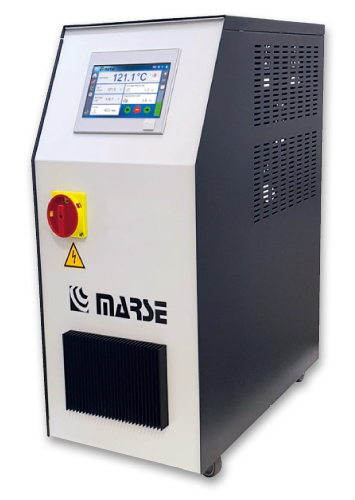

Стандартная версия

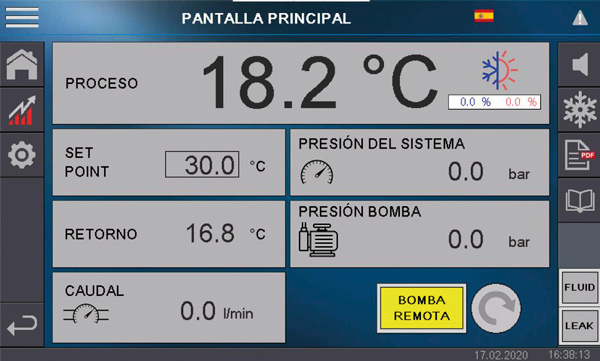

Версия TS с ЖК-дисплеем
ВИВТЕХ поставляет водяные термостаты Marse на перегретой воде для промышленного оборудования и пресс-форм. Оборудование подбирается с учетом технических параметров пресс-формы, термопластавтомата и требований производственного процесса.
Мы поможем определить необходимую мощность нагрева, температуру работы, производительность насоса и подходящее исполнение термостата.
Если вам необходимо купить водяной термостат на перегретой воде для пресс-формы или термопластавтомата, специалисты ВИВТЕХ подберут оборудование под конкретные условия эксплуатации и предоставят техническую информацию по выбранной модели.
Все термостаты могут быть оснащены автоматической системе контроля потока Marse MFM. для настройки и контроля протока каждого контура. Подробнее
