Быстросъемные соединения для воды EBS 516 — аналог DME Jiffy

Варианты исполнения и артикулы БРС EBS 516

БРС муфта / розетка прямая под шланг

Артикул	Артикул	d	d1	d2	d3	L	L1
516 HGB 16	516 HG 16	16	13	32	20	94	36
516 HGB 19	516 HG 19	19	16	32	20	94	36

БРС муфта / розетка 45° под шланг

Артикул	Артикул	d	d1	d2	d3	L	L1
516 HGB 16-45	516 HG 16-45	16	13	32	20	83	32
516 HGB 19-45	516 HG 19-45	19	16	32	20	83	32

БРС муфта / розетка 90° под шланг

Артикул	Артикул	d	d1	d2	d3	L	L1
516 HGB 16-90	516 HG 16-90	16	13	32	20	83	32
516 HGB 19-90	516 HG 19-90	19	19	32	20	83	32

БРС муфта/ розетка под шланг с безхомутовым соединением

Артикул	Артикул	d	d1	d2	d3	L	L1
516 FGB 16	516 FG 16	16	13	32	20	94	36
516 FGB 19	516 FG 19	19	16	32	20	94	36

БРС муфта / розетка 45° под шланг с безхомутовым соединением

Артикул	Артикул	d	d1	d2	d3	L	L1
516 FGB 16-45	516 FG 16-45	16	13	32	20	83	32
516 FGB 19-45	516 FG 19-45	19	15	32	20	83	32

Муфта / розетка под углом 90⁰ с безхомутовым соединением

Артикул	Артикул	d	d1	d2	d3	L	L1
516 FGB 13-90	516 FGB 13-90	13	10	32	20	57	32
516 FGB 16-90	516 FGB 16-90	16	13	32	20	57	32
516 FGB 19-90	516 FGB 19-90	19	15	32	20	57	32

Муфта / розетка с внутренней резьбой

Артикул	Артикул	d	d1	d2	L	SW
516 DGB 21	516 DG 21	BSP 1/2”	20	30	75	27
516 DGB 26	516 DG 26	BSP 3/4”	20	30	75	30
516 DGB N21	516 DG N21	NPT 1/2”	20	30	80	27
516 DGB N26	516 DG N26	NPT 3/4”	20	30	80	30

БРС муфта / розетка с наружной резьбой

Артикул	Артикул	d	d1	d2	L	L1
516 EGB 21	516 EG 21	BSP 1/2”	20	30	80	57
516 EGB 26	516 EG 26	BSP 3/4”	20	30	82	57
516 EGB N21	516 EG N21	NPT 1/2”	20	30	85	57

БРС муфта / розетка 45° с наружной резьбой

Артикул	Артикул	d	d2	d1	L	L1
516 EGB 21-45	516 EG 21-45	BSP 1/2”	30	20	72	12
516 EGB N21-45	516 EG N21-45	NPT 1/2”	30	20	72	12

БРС муфта / розетка 90° с наружной резьбой

Артикул	Артикул	d	d2	d1	L	L1
516 EGB 21-90	516 EG 21-90	BSP1/2”	30	20	72	12
516 EGB 21-90	516 EG 21-90	NPT 1/2”	32	20	72	12

БРС соединитель / розетка с муфтами

Артикул	Артикул	d	d1	d2	L	L1	L2
516 KGB 160	516 KG 160	20	30	30	160	55	2
516 KGB 315	516 KG 315	13	30	30	315	55	2
516 KGB 500	516 KG 500	13	30	30	500	55	2

БРС штуцер / ниппель под шланг

Артикул	d	d1	d2	L1	L
516 HR 19	19	15	20	50	27
516 HR 16	16	15	20	50	27

БРС штуцер / ниппель под шланг с безхомутовым соединением

Артикул	d	d1	d2	L1	L
516 FHR 13	13	15	20	28	51
516 FHR 19	19	15	20	28	51

БРС штуцер / ниппель под шланг с внешней резьбой

Артикул	d	d1	d2	d3	L1	Lmax	L	SW
516 ER 16	NPT 1/4”	15	20	30	24,5	32	36,5	21
516 ER 17	NPT 3/8”	15	20	32	24,5	32	37,5	21
516 ER 21	NPT 1/2”	15	20	32	24,5	38	42,5	22
516 ER 26	NPT 3/4”	15	20	38	25,5	40	44	27
516 ER N10	NPT 1/8”	15	20	30	24,5	32	36,5	21
516 ER N13	NPT 1/4”	15	20	32	24,5	32	37,5	21
516 ER N17	NPT 3/8”	15	20	32	24,5	38	42,5	22
516 ER N21	NPT 1/2”	15	20	38	25,5	40	44	27

БРС ниппель / штуцер с клапаном и внешней резьбой

Артикул	d	d1	d2	d3	L1	Lmax	L	SW
516 ERB 21	1/2”	15	20	32	28	28	50	22
516 ERB 26	3/4”	15	20	38	32	32	54	27

БРС штуцер / ниппель с внутренней резьбой

Артикул	d	d1	d2	L	SW
516 DR 17	3/8”	15	20	32	21
516 DR 21	1/2”	15	20	35	24

БРС штуцер / ниппель длинный без резьбы

Артикул	d	d1	d2	L	L1	SW
516 BN 500	21	15	20	500	30	22
516 BN 800	21	15	20	800	30	22

БРС ниппель / штуцер с клапаном и внешней резьбой

NPT	BSPT
Артикул	Артикул	d	d1	d2	L	L1	SW
516 ER N10x63	516 ERL 10x63	3/8”	15	20	63,5	35	22
516 ER N10x101	516 ERL 10x101	3/8”	15	20	101,6	35	22
516 ER N10x140	516 ERL 10x140	3/8”	15	20	140	35	22
516 ER N10x178	516 ERL 10x178	3/8”	15	20	178	35	22
516 ER N10x216	516 ERL 10x216	3/8”	15	20	216	35	22
516 ER N10x254	516ERL 10x254	3/8”	15	20	254	35	22
516 ER N10x292	516 ERL 10x292	3/8”	15	20	292	35	22
516 ER N10x330	516 ERL 10x330	3/8”	15	20	330	35	22
516 ER N13x63	516 ERL 13x63	1/2”	15	20	63,5	38	24
516 ER N13x101	516 ERL 13x101	1/2”	15	20	101,6	38	24
516 ER N13x140	516 ERL 13x140	1/2”	15	20	140	38	24
516 ER N13x178	516 ERL 13x178	1/2”	15	20	178	38	24
516 ER N13x216	516 ERL 13x216	1/2”	15	20	216	38	24
516 ER N13x254	516 ERL 13x254	1/2”	15	20	254	38	24
516 ER N13x292	516 ERL 13x292	1/2”	15	20	292	38	24
516 ER N13x330	516 ERL 13x330	1/2”	15	20	330	38	24

Ниппель / розетка глухая

Артикул	d
516 KTP 00	20

Условные обозначения:

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

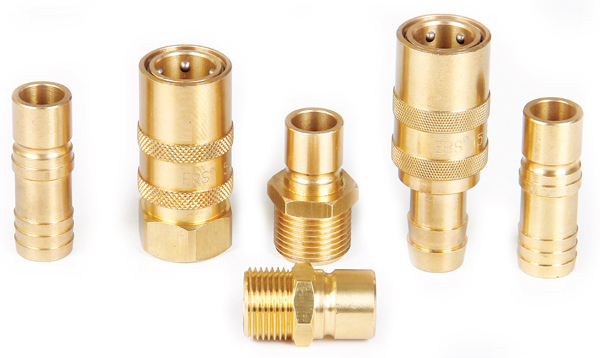

Описание и применение быстроразъемных соединений EBS 516

Быстросъемные соединения EBS серии 516 предназначены для подключения и отключения водяных линий в системах охлаждения пресс-форм и регулирования температуры промышленного оборудования. Серия является аналогом DME Jiffy и применяется при производстве изделий из пластмасс, стекла и цветных металлов, а также в системах с горячей и холодной водой.

Быстроразъемные соединения для воды EBS 516 позволяют упростить подключение охлаждающих контуров, обслуживание оборудования и замену технологической оснастки. Соединительная пара состоит из муфты и ниппеля. В зависимости от исполнения можно выбрать проходную пару с полным протоком, муфту с односторонним клапаном или соединение с двухсторонним перекрытием потока при разъединении.

Технические характеристики EBS 516

Номинальный проток составляет 16 мм, рабочее давление — от 0 до 20 бар. Диапазон рабочих температур — от −5 до +180 °C при использовании уплотнений из фторкаучука FPM (Viton).

Стандартное исполнение муфт и ниппелей предусматривает изготовление из латуни. Для специальных условий эксплуатации доступны варианты из нержавеющей стали. В качестве дополнительной опции предусмотрен замок безопасности.

При подборе БРС необходимо учитывать допустимое давление, температуру рабочей среды, материал корпуса, тип уплотнений и конструкцию клапана. Указанные максимальные параметры следует проверять для конкретного артикула и исполнения.

Варианты исполнения быстроразъемных соединений EBS 516

В ассортименте представлены следующие конструкции:

• Муфты и розетки под шланг — прямые исполнения для подключения водяных линий.
• Угловые муфты и розетки 45° и 90° — для монтажа в ограниченном пространстве и изменения направления шланга.
• Безхомутовые соединения — варианты под шланг без использования отдельного хомута в предусмотренной конструкцией конфигурации.
• Соединения с внутренней и наружной резьбой — для подключения к резьбовым отверстиям, штуцерам и трубопроводам.
• Соединители и удлинительные элементы — для соединения участков контура и решения специальных монтажных задач.
• Ниппели и штуцеры под шланг — для подключения ответной части быстроразъемного соединения.
• Ниппели и штуцеры с резьбой — для резьбового присоединения к оборудованию и трубопроводам.
• Глухие элементы и адаптеры — для предусмотренных конструкцией задач подключения, закрытия и адаптации соединений.

В таблицах на странице приведены артикулы, присоединительные размеры и габариты изделий. При выборе необходимо учитывать не только размер соединения, но и тип резьбы, диаметр шланга, длину элемента и конструкцию клапана.

Область применения БРС EBS 516

Быстросъемные соединения EBS 516 применяются:

• в системах регулирования температуры с горячей и холодной водой;
• в системах охлаждения пресс-форм и промышленного оборудования;
• на паропроводах при соблюдении допустимых параметров конкретного исполнения;
• при производстве изделий из пластмасс;
• в производстве изделий из стекла;
• в производстве изделий из цветных металлов.

Возможность применения на паропроводах необходимо предварительно проверить по технической документации производителя для выбранного исполнения. Следует учитывать давление, температуру и совместимость уплотнений с рабочей средой.

Купить быстроразъемные соединения EBS 516 в ВИВТЕХ

Компания ВИВТЕХ поставляет быстросъемные соединения для воды EBS 516 и помогает подобрать совместимые муфты, ниппели и аналоги DME Jiffy, HASCO и TST. В ассортименте представлены изделия с различными вариантами подключения, конструкции клапанов и материалы исполнения.

Для заказа можно предоставить артикул существующего соединения, его размеры или фотографию. Специалисты ВИВТЕХ помогут определить подходящий вариант, проверить совместимость с установленным оборудованием и подобрать соединение для требуемых условий эксплуатации.
