Коленчатые прижимы для пресс-форм предназначены для закрепления оснастки на плитах термопластавтоматов и прессов. Они применяются при установке, снятии и смене пресс-форм, когда требуется надежно зафиксировать край оснастки с помощью болтового соединения.

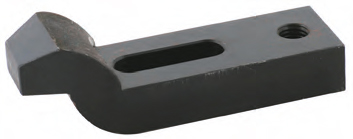

Коленчатый прижим с отверстием имеет изогнутую рабочую часть и монтажное отверстие для крепежного элемента. Такая конструкция позволяет расположить прижим над краем пресс-формы и обеспечить ее удержание на плите оборудования. Коленчатые прихваты также применяются для фиксации штампов и другой промышленной оснастки.
Коленчатые прижимы используются при монтаже пресс-форм на термопластавтоматах, литьевых и штамповочных прессах. Они позволяют надежно закреплять оснастку и упрощают доступ к крепежу при переналадке оборудования.

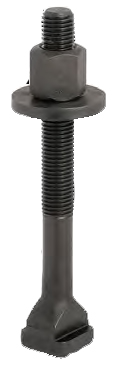

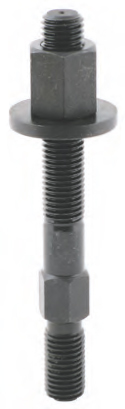

Прижим устанавливается с помощью болта, размер которого подбирается под монтажное отверстие и конструкцию плиты. Для надежной фиксации важно, чтобы рабочая часть правильно располагалась относительно края пресс-формы и передавала усилие без перекоса.

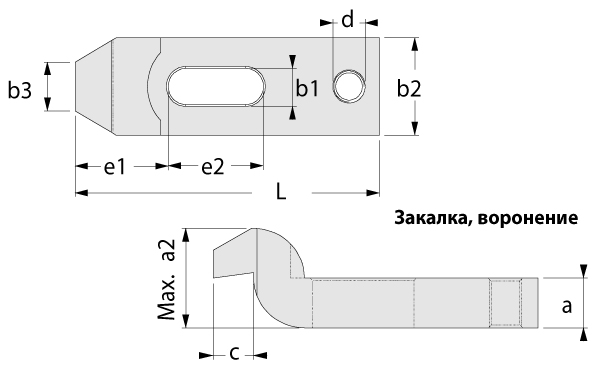

| Артикул | L | b1 |
 |
a | a2 | b2 | b3 | c | e1 | e2 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 145006060 | 60 | 6.6 | M6 | 10 | 20 | 20 | 10 | 8 | 20 | 20 | M8 |
| 145008080 | 80 | 9 | M8 | 12 | 24 | 25 | 12 | 9 | 25 | 25 | M8 |
| 145010100 | 100 | 11 | M10 | 15 | 30 | 30 | 15 | 12 | 32 | 32 | M10 |
| 145012125 | 125 | 14.5 |
M12 M14 |
19 | 40 | 38 | 20 | 16 | 40 | 40 | M12 |
| 145016125 | 125 | 18.5 |
M16 M18 |
24 | 50 | 48 | 25 | 20 | 49 | 40 | M16 |
| 145016160 | 160 | 18.5 |
M16 M18 |
24 | 50 | 48 | 25 | 20 | 49 | 50 | M16 |
| 145020160 | 160 | 22.5 |
M20 M22 |
29 | 58 | 58 | 30 | 24 | 55 | 55 | M20 |
| 145020200 | 200 | 22.5 |
M20 M22 |
29 | 58 | 58 | 30 | 24 | 55 | 55 | M20 |
| 145024160 | 160 | 26 | M24 | 33 | 70 | 70 | 35 | 28 | 53 | 55 | M24 |
| 145024200 | 200 | 26 | M24 | 33 | 70 | 70 | 35 | 28 | 72 | 60 | M24 |
| 145024250 | 250 | 26 | M24 | 33 | 70 | 70 | 35 | 28 | 72 | 80 | M24 |
| 145030250 | 250 | 33 | M30 | 38 | 80 | 77 | 40 | 40 | 91 | 80 | M24 |
| 145030315 | 315 | 33 | M30 | 48 | 100 | 77 | 40 | 40 | 91 | 100 | M24 |
В ассортименте представлены коленчатые прижимы различных типоразмеров. Длина моделей составляет от 60 до 315 мм, предусмотрены исполнения с разными размерами крепежных отверстий и монтажной резьбы.
Выбор длины зависит от габаритов пресс-формы, расстояния от края оснастки до точки крепления и доступного пространства для установки. Более длинный прижим может потребоваться для увеличенной ширины монтажного узла, однако окончательный выбор должен учитывать конструкцию и допустимые нагрузки.
Коленчатые прижимы изготавливаются из легированной инструментальной стали с термообработкой для повышения прочности и износостойкости. Для защиты поверхности от коррозии применяется чернение.
При выборе необходимо учитывать не только длину прижима, но и размеры отверстия, профиль рабочей части, параметры болта и расположение точки крепления. Совместимость этих элементов обеспечивает правильную фиксацию пресс-формы.
При подборе необходимо учитывать массу и габариты оснастки, тип монтажной плиты, размеры крепежного отверстия, длину прижима и резьбу болта. Также важно убедиться, что установленный прижим не мешает закрытию защитных элементов оборудования и не пересекается с подвижными узлами.
Для замены существующего элемента удобнее использовать его артикул или основные размеры. При отсутствии маркировки можно подобрать аналог по длине, монтажному отверстию и геометрии рабочей части.
ВИВТЕХ поставляет коленчатые прижимы с отверстием для крепления пресс-форм и штампов на термопластавтоматах и прессах. В ассортименте представлены различные длины и типоразмеры для разных условий монтажа.
Подбор выполняется по артикулу, длине, размерам отверстия, резьбе крепежа и конструкции монтажного узла. Специалисты ВИВТЕХ помогут подобрать коленчатый прижим для новой или эксплуатируемой оснастки.
