Прямые прихваты для пресс-форм

Описание:

Прямые прихваты для пресс-форм предназначены для крепления оснастки на плитах термопластавтоматов и прессов. Они обеспечивают прижим пресс-формы к монтажной поверхности и помогают сохранять ее положение во время работы оборудования.

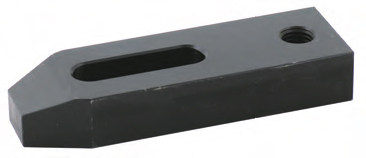

Прямой прихват с отверстием устанавливается с помощью крепежного болта и располагается над краем пресс-формы. В зависимости от исполнения он может комплектоваться регулировочным опорным винтом, позволяющим подстроить высоту установки и обеспечить правильное положение прижимной части.

Прямые прихваты для крепления пресс-форм

Прямые прихваты применяются при монтаже и смене пресс-форм на производственном оборудовании. Их конструкция удобна для крепления оснастки к плитам, где предусмотрены резьбовые отверстия или Т-образные пазы с соответствующим крепежом.

Для надежной работы важно правильно подобрать длину прихвата и положение точки фиксации. Прижимная часть должна перекрывать край пресс-формы и создавать необходимое удерживающее усилие, не мешая движению подвижных узлов.

Высоту можно регулировать с помощью опорного винта (опция). Изделие соответствует Т-образному пазу DIN 650.

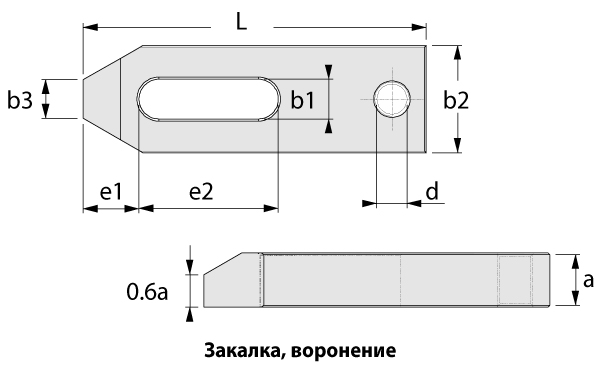

Технические характеристики прямых прижимов для пресс-форм

Артикул	a, мм	L, мм	Code: 1330		e1, мм	e2, мм	b1, мм	Code: 1610	h, мм	Code: 1490 DхF	Вес, г
Артикул	a, мм	L, мм	a1, мм	b2, мм	e1, мм	e2, мм	b1, мм	Code: 1610	h, мм	Code: 1490 DхF	Вес, г
1170-1010080	10	80	15	30	15	30	11	M10 x 10 x 80	10 - 35	M10 x 42	370
1170-1212100	12	100	20	40	21	40	14.5	M12 x 12 x 100	12 - 40	M12 x 50	740
1170-1212125	12	125	20	40	21	50	14.5	M12 x 12 x 125	12 - 85	M12 x 95	940
1170-1214100	14	100	20	40	21	40	14.5	M12 x 14 x 100	12 - 40	M12 x 50	705
1170-1214125	14	125	20	40	21	50	14.5	M12 x 14 x 125	12 - 85	M12 x 95	965
1170-1616125	16	125	25	50	26	45	18.5	M16 x 16 x 125	15 - 50	M16 x 62	1115
1170-1616160	16	160	25	50	26	65	18.5	M16 x 16 x 160	15 - 85	M16 x 97	1870
1170-1618125	18	125	25	50	26	45	18.5	M16 x 18 x 125	15 - 50	M16 x 62	1540
1170-1618160	18	160	25	50	26	65	18.5	M16 x 18 x 160	15 - 85	M16 x 97	1900
1170-2020160	20	160	30	60	30	60	22.5	M20 x 20 x 160	15 - 45	M20 x 62	1675
1170-2020200	20	200	30	60	30	80	22.5	M20 x 20 x 200	15 - 80	M20 x 97	3295
1170-2022160	22	160	30	60	30	60	22.5	M20 x 22 x 160	15 - 45	M20 x 62	2730
1170-2022200	22	200	30	60	30	80	22.5	M20 x 22 x 200	15 - 80	M20 x 97	3340
1170-2424160	24	160	30	70	35	60	26.5	M24 x 24 x 160	16 - 60	M24 x 81	3465
1170-2424200	24	200	30	70	35	80	26.5	M24 x 24 x 200	16 - 95	M24 x 116	4660
1170-2428160	28	160	30	70	35	60	26.5	M24 x 28 x 160	16 - 60	M24 x 81	5560
1170-2428200	28	200	30	70	35	80	26.5	M24 x 28 x 200	16 - 95	M24 x 116	4755

Прихваты с регулировочным опорным винтом

В отдельных исполнениях высоту прямого прихвата можно регулировать с помощью опорного винта. Это позволяет адаптировать крепеж к различной высоте пресс-форм и компенсировать особенности монтажной конструкции.

При выборе варианта с регулировкой необходимо учитывать диапазон высоты, доступное пространство и размеры крепежа. Опорный винт должен обеспечивать устойчивую опору, а прижим — равномерно передавать усилие на оснастку.

Комбинированный болт для Т- образного паза

Сверхмощный тип

Используется для зажима крупных и тяжёлых пресс-форм и штампов. Обеспечивает минимизацию вибрации, возникающей при работе на больших термопластавтоматах, прессах и машинах для литья под давлением. Конструкция с контргайкой позволяет свести к минимуму ослабление затяжки гайки, возникающее в результате вибрации.

Класс: 12.9 / воронение

Артикул	a, мм	a, мм	e, мм	k, мм	h-H, мм	e1, мм	e2, мм	c, мм	s, мм	f, мм	SW	Усилия зажима		Вес, г
			e, мм	k, мм	h-H, мм	e1, мм	e2, мм	c, мм	s, мм	f, мм	SW	Nm	kN	Вес, г
			1630-20.22.200	M20 x 22 x 200	21.7	35	14	25 - 75	49	69	92	12	30	30	679	215	1635
1630-20.22.250	M20 x 22 x 250	21.7	35	14	70 - 120	49	69	92	12	30	30	679	215	1720
1630-24.24.200	M24 x 24 x 200	23.7	40	16	25 - 75	53	74	92	12	30	36	1163	310	2075
1630-24.24.250	M24 x 24 x 250	23.7	40	16	70 - 120	53	74	92	12	30	36	1163	310	2250
1630-24.28.200	M24 x 28 x 200	27.7	44	18	25 - 75	53	74	92	12	30	36	1163	310	2180
1630-24.28.250	M24 x 28 x 250	27.7	44	18	70 - 120	53	74	92	12	30	36	1163	310	2340
1630-30.36.200	M30 x 36 x 200	35.6	54	22	25 - 75	68	88	94	14	30	46	2258	493	3660
1630-30.36.250	M30 x 36 x 250	35.6	54	22	70 - 120	68	88	94	14	30	46	2258	493	3910

Монтаж в Т-образные пазы DIN 650

Для установки на плиты с Т-образными пазами применяются прямые прихваты и соответствующие крепежные элементы, размеры которых согласованы с геометрией паза. В представленном ассортименте указано исполнение под DIN 650.

При подборе необходимо учитывать ширину паза, размеры крепежного болта, длину прихвата и высоту установки. Перед эксплуатацией следует проверить, что крепеж надежно затянут, а пресс-форма сохраняет правильное положение относительно плит оборудования.

Как выбрать прямой прихват

При подборе прямого прихвата необходимо учитывать длину детали, размеры монтажного отверстия, резьбу крепежа, диапазон высоты и конструкцию плиты ТПА или пресса. Также важно проверить, достаточно ли места для установки и затяжки болта.

Для замены существующего крепежа удобно ориентироваться на артикул и размеры старого элемента. При проектировании новой оснастки прямые прихваты подбираются с учетом массы пресс-формы и схемы ее крепления.

Купить прямые прихваты для пресс-форм

ВИВТЕХ поставляет прямые прихваты для пресс-форм и штампов различных типоразмеров. Они используются для надежной фиксации оснастки на термопластавтоматах, литьевых и штамповочных прессах.

Подбор выполняется по размерам прихвата, параметрам монтажной плиты и требуемой высоте установки. Специалисты ВИВТЕХ помогут подобрать прямой прихват, крепежный болт и при необходимости регулировочный опорный винт.
