Вертикальные мини-ТПА Mega Tech V предназначены для литья небольших пластиковых деталей под давлением, в том числе изделий с металлическими и пластиковыми закладными элементами. Вертикальное расположение узла впрыска удобно для установки вставок в пресс-форму и позволяет использовать оборудование для различных задач в области микролитья и мелкосерийного производства.
Данная модель ТПА, также как и ТПА Mega Tech горизонтального исполнения, позволяет отливать детали от 0,01 до 35 гр. Конструкция узла впрыска аналогична горизонтальным моделям Mega Tech и включает шнек для подготовки и гомогенизации полимерного расплава и плунжер для точного впрыска материала в пресс-форму.
Точность и повторяемость перемещения узла впрыска обеспечивается энкодером, что позволяет получать стабильные размеры деталей от цикла к циклу.

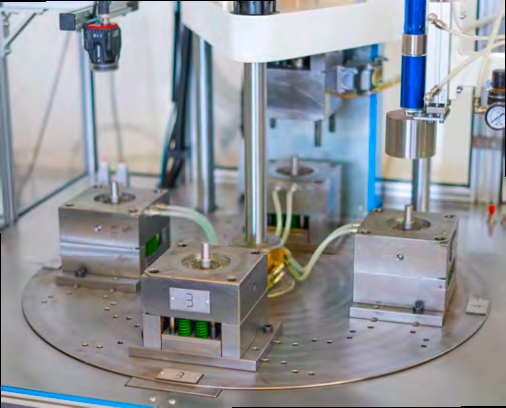

Mega Tech V3D — вертикальный мини-ТПА с тремя колоннами и вертикальным впрыском, оснащённый поворотным столом.

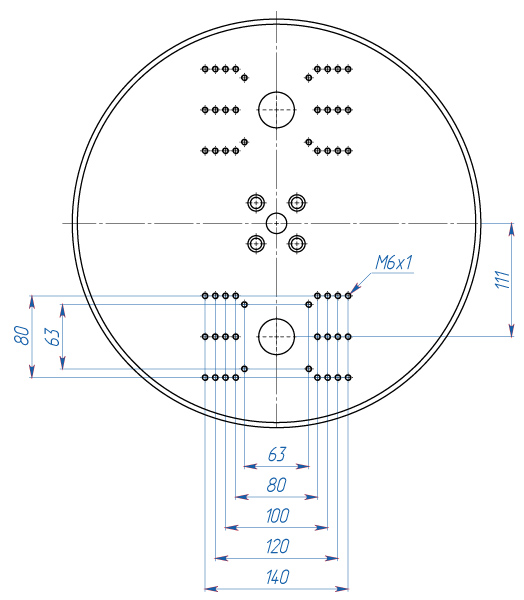

Поворотный стол позволяет устанавливать одну верхнюю и до трёх нижних полуформ. Такая схема удобна при производстве небольших деталей с закладными элементами и позволяет организовать последовательную загрузку и выгрузку деталей.
Mega Tech V3D может использоваться для изготовления изделий с бонками, втулками, винтами и другими закладными элементами. Рабочая зона оборудована электронной системой защиты.

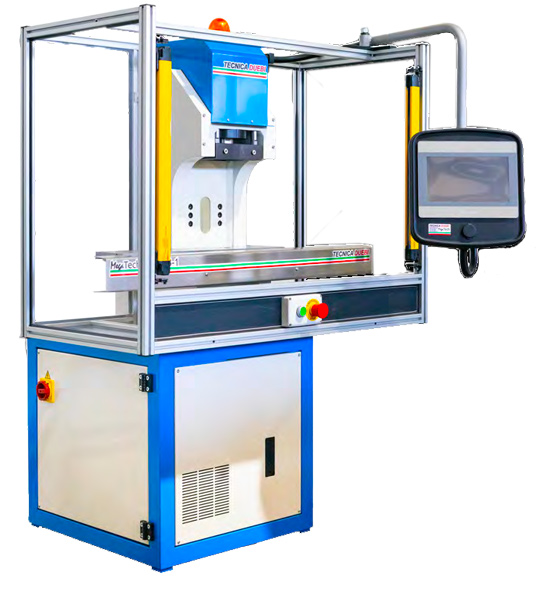

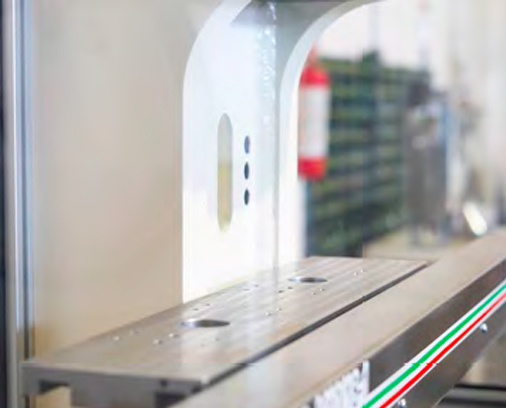

Mega Tech VD — вертикальный мини-ТПА с открытой конструкцией и челночным столом, который перемещается влево и вправо.

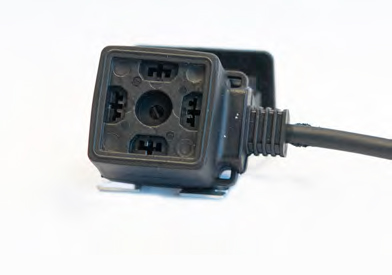

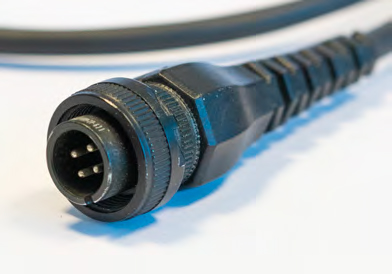

Такое исполнение удобно для обливки длинномерных компонентов, например кабелей, соединителей и разъёмов.
На столе можно разместить две нижние полуформы, что позволяет организовать более производительный процесс с поочередной загрузкой и выгрузкой изделий.
| Модель |
VD10/18-3 V3D10/18 |
VD10/35-3 V3D10/35 |
|
|---|---|---|---|
| Усилие запирания | кН | 100 | 100 |
| Объем впрыска | см3 | 10,77/17,8 | 35 |
| Скорость впрыска | см3/с | 10,15/16,75 | 16,75 |
| Усилие впрыска | кН | 39 | 27 |
| Диаметр плунжена | мм | 14/18 | 118 |
| Диаметр шнека | мм | 18 | 25 |
| Давление впрыска | бар | 2942/1542 | 1542 |
| Усилие открытия | кН | 23,6 | 23,6 |
| Минимальная толщина пресс-формы | мм | 132 | 132 |
| Максимальная толщина пресс-формы | мм | 130 | 130 |

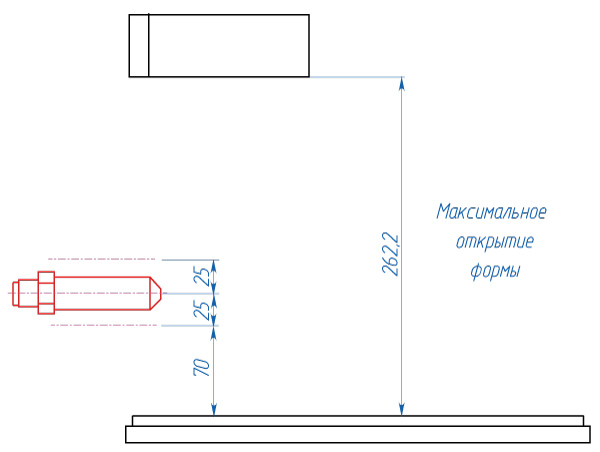

| Максимальное открытие пресс-формы | мм | 262 | 262 |
| Усилие выталкивателя | кН | 9812 | 9812 |
| Ход выталкивателя | мм | 54 | 54 |
| Мощность нагревателей | Вт | 2100 | 2100 |
| Количество нагревателей | шт | 4 | 4 |
| Максимальная температура нагрева | 0С | 400 | 400 |
| Количество зон охлаждения | шт | 3+загрузчик | 3+загрузчик |
| Гидравлическое давление | бар | 200 | |
| Объем бака | л | 26 | 26 |
| Мощность | кВт | 3 | 3 |
| Электроподключение | В/Ф/Г | 400/3/50 | 400/3/50 |

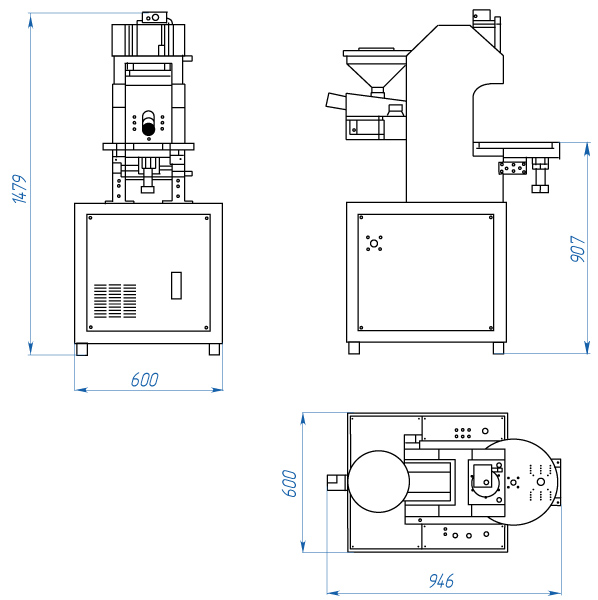

| Габаритные размеры (HxLxP) | мм | 1479х600х946 | 1700х1700х1300 |
| Вес | кг | 550 | 550 |
Вертикальные мини-ТПА Mega Tech V сочетают компактные размеры с возможностями оборудования для полноценного литья пластмасс под давлением.
Основные преимущества:
Главное преимущество вертикального мини-ТПА — удобство работы с закладными элементами.
Перед началом цикла оператор устанавливает металлическую или пластиковую вставку непосредственно в пресс-форму. После закрытия формы выполняется впрыск расплава вокруг закладного элемента.

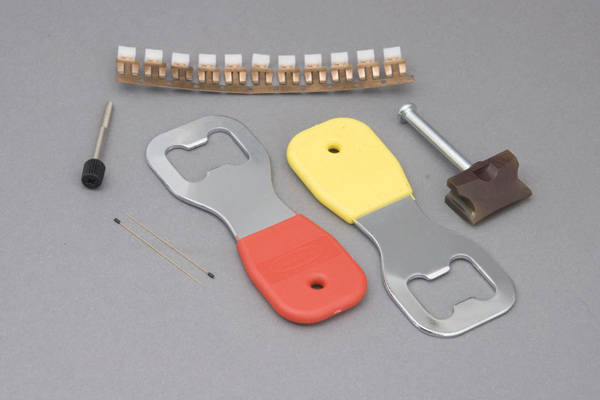

Такой способ позволяет изготавливать детали, в которых пластиковая часть соединена с металлической или другой полимерной вставкой. Технология может применяться при производстве втулок, бонок, винтов, соединителей, кабельных компонентов и других небольших деталей.
Использование пластиковых вставок также позволяет получать многокомпонентные изделия из нескольких материалов.

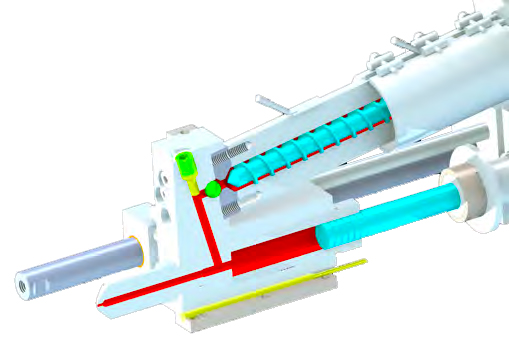

В узле пластикации Mega Tech V используется шнек, который подготавливает и гомогенизирует полимерный материал перед впрыском.
Полимерные гранулы нагреваются, перемешиваются и подготавливаются до однородного состояния. При необходимости материал может одновременно перемешиваться с красителем или другими добавками.
После подготовки расплав подается в узел впрыска, где плунжер обеспечивает точное заполнение пресс-формы.
Такая конструкция позволяет эффективно перерабатывать небольшие объёмы материала и получать стабильный результат при изготовлении небольших и прецизионных деталей.
Вертикальные мини-ТПА Mega Tech V предназначены для переработки широкого спектра термопластичных материалов.
В зависимости от исполнения оборудования и технологических требований могут перерабатываться:
Материалы могут использоваться как в чистом виде, так и с наполнителями.
Максимальная температура нагрева составляет до 400 °C, что позволяет работать не только со стандартными термопластами, но и с рядом технических полимеров.
Небольшие размеры деталей позволяют использовать компактные пресс-формы. По сравнению с формами для стандартных промышленных ТПА такие пресс-формы требуют меньше материала и обычно имеют меньшие габариты, что особенно удобно при разработке новых изделий и мелкосерийном производстве.
Вертикальная конструкция Mega Tech V обеспечивает удобный доступ к пресс-форме с нескольких сторон. Это облегчает установку закладных элементов, загрузку и выгрузку деталей, а также выполнение операций при настройке технологического процесса.
Вертикальные мини-ТПА применяются в тех случаях, когда важно совместить компактное оборудование с возможностью точного литья небольших деталей.
Основные области применения:
ВИВТЕХ поможет подобрать вертикальный мини-ТПА Mega Tech V под конкретное изделие, материал и технологию производства.
При необходимости специалисты ВИВТЕХ разработают и изготовят пресс-форму специально под ваше изделие, включая формы для литья с закладными элементами и многокомпонентного производства.
Если пресс-форма уже существует, специалисты могут оценить её параметры и подобрать подходящую модель Mega Tech V.
Основные параметры Mega Tech V:
Полные технические характеристики моделей VD10/18-3, V3D10/18, VD10/35-3 и V3D10/35 приведены в таблице на странице.
ВИВТЕХ поставляет вертикальные мини-ТПА Mega Tech V для производства небольших пластиковых деталей, литья с закладными элементами, многокомпонентного производства и других задач.
При подборе оборудования учитываются масса и размеры изделия, материал, конструкция пресс-формы, наличие закладных элементов, требуемый объём впрыска и планируемый объём производства.
Специалисты ВИВТЕХ помогут выбрать подходящее исполнение Mega Tech V, подобрать пресс-форму и необходимую комплектацию оборудования.
ВИВТЕХ также выполняет разработку и изготовление пресс-форм и производство пластиковых деталей на собственных термопластавтоматах.
