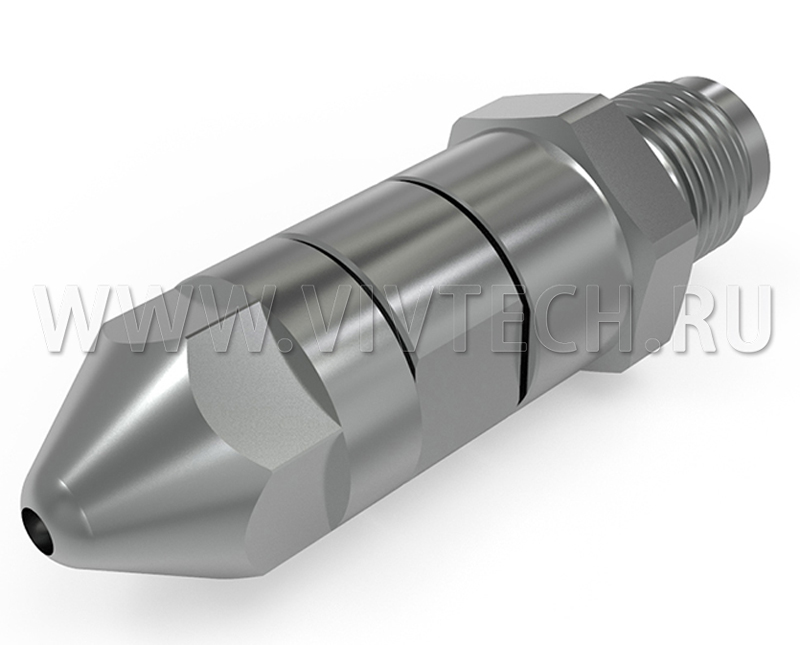

Пружинное самозапирающееся сопло RS для ТПА
Пружинное самозапирающееся сопло RS для ТПА

Пружинное самозапирающееся сопло RS для ТПА

-

Описание:

Пружинное запорное сопло RS для термопластавтоматов предназначено для предотвращения подтекания расплава после завершения впрыска. Внутренний пружинный механизм автоматически перекрывает канал подачи материала, помогая снизить образование нитей и утечку полимера в зоне сопла.

Главная особенность RS — самозапирание без отдельного пневматического или гидравлического привода. Это делает конструкцию удобной для процессов, где требуется простое и надежное запирание потока расплава.

Принцип работы сопла RS

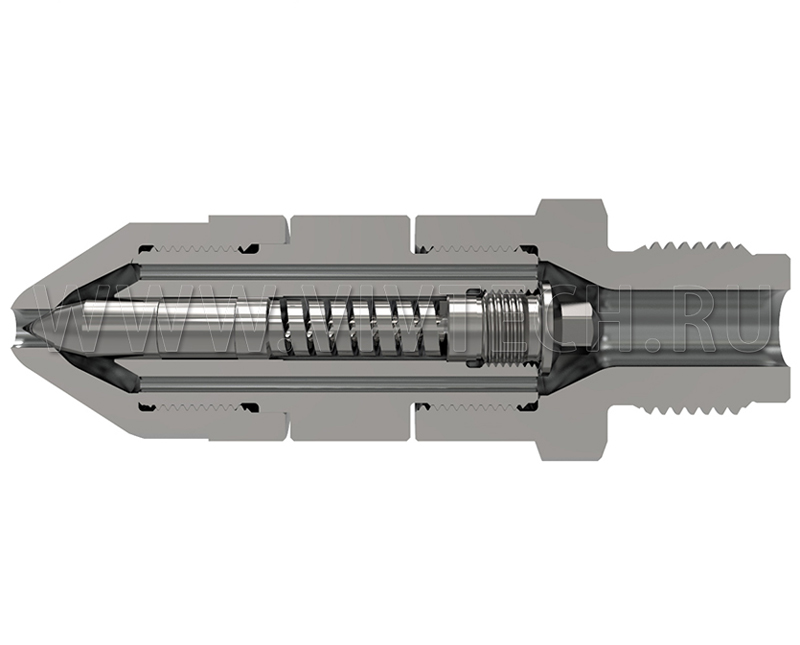

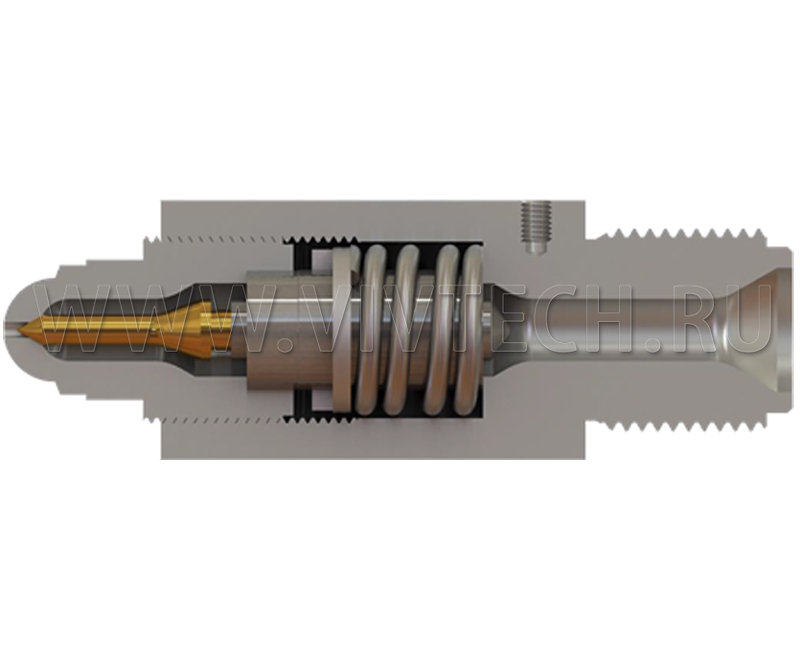

В закрытом положении игла удерживается внутренней пружиной. Во время впрыска давление расплава преодолевает усилие пружины и отводит иглу, открывая проход для материала. После снижения давления пружина возвращает иглу в исходное положение и перекрывает канал.

Такой принцип работы помогает предотвратить самопроизвольное вытекание полимера и образование нитей между соплом и пресс-формой. Отсутствие внешнего привода упрощает конструкцию и монтаж.

Технические характеристики пружинного самозапирающегося сопла RS для ТПА


Параметр RS
Максимальная масса впрыска, г 5000
Максимальная скорость впрыска, см3/сек 1500
Максимальный диаметр шнека, мм Ø120
Длина корпуса L1, мм 112
Наружный диаметр G, мм Ø50
Размер ленточного нагревателя, мм Ø50 х 60L
Давление открытия, бар 100
Давление закрытия, бар 50
Максимальное давление впрыска, бар 2000
Максимальная температура, 0С 400

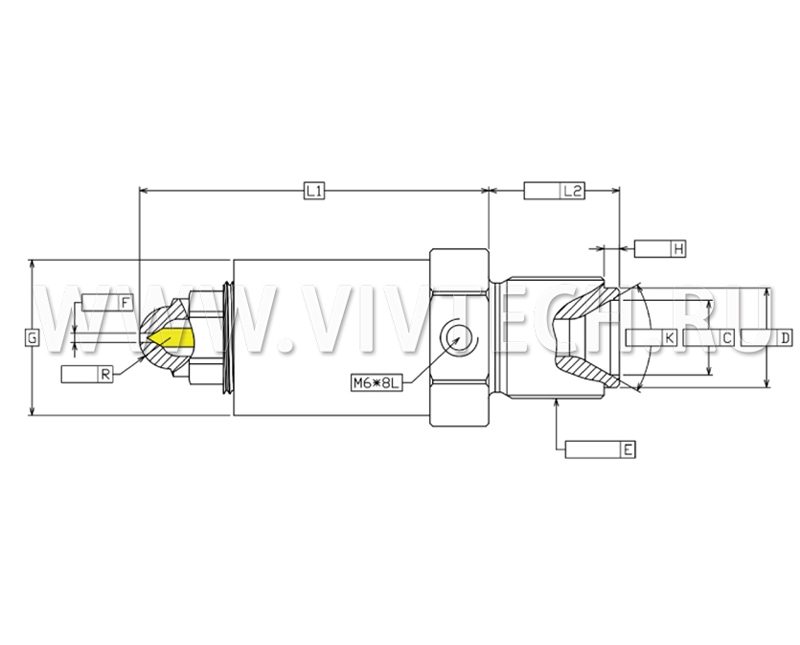

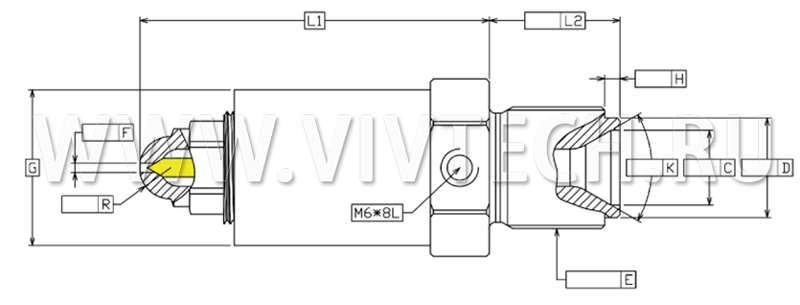

Необходимые размеры для заказа пружинного самозапирающегося сопла RS для ТПА

Необходимые размеры для заказа пружинного самозапирающегося сопла RS для ТПА
C Входной диаметр
D Центрирующий диаметр
E Соединительная резьба
H Центрирующая длина
L2 Длина резьбы
F Диаметр отверстия сопла
R Профиль наконечника — радиус или угол
K Угол входа, если важен

Для каких материалов подходит RS

Пружинное запорное сопло RS применяется при литье термопластов, в том числе материалов с относительно низкой вязкостью. На странице ВИВТЕХ указана совместимость с PA, PP, PS, PE, PET и ABS при условии соответствия конкретного материала рабочим параметрам сопла.

PVC и PC не рекомендуются для стандартного исполнения, если производитель не предусмотрел специальную конфигурацию. Совместимость необходимо проверять с учетом материала, температуры переработки и требований процесса.

Технические характеристики RS

Для представленного исполнения указаны максимальная масса впрыска 5000 г, максимальный диаметр шнека 120 мм, максимальная скорость впрыска 1500 см³/с, максимальное давление впрыска 2000 бар и максимальная температура 400 °C. Давление открытия составляет 100 бар, закрытия — 50 бар.

Корпус имеет длину 112 мм и наружный диаметр 50 мм. При заказе также указываются входной и центрирующий диаметры, соединительная резьба, длина резьбы, диаметр выходного отверстия и профиль наконечника.

Преимущества пружинного самозапирающегося сопла

RS автоматически закрывает канал после впрыска, не требует отдельного привода и помогает уменьшить подтекание материала. Модульная конструкция предусматривает адаптацию присоединительных размеров под оборудование.

Сопло применяется при производстве автомобильных деталей, упаковки, электронных компонентов, бытовых и технических изделий из термопластов.

Как выбрать сопло RS

При подборе необходимо учитывать максимальную массу впрыска, диаметр шнека, рабочие давление и температуру, перерабатываемый полимер и размеры присоединения к термопластавтомату.

Особенно важно проверить геометрию наконечника, резьбу и центрирующие размеры, чтобы сопло корректно сопрягалось с пресс-формой. Для замены существующего элемента рекомендуется использовать чертеж или размеры установленного сопла.

Купить пружинное запорное сопло RS

ВИВТЕХ поставляет пружинные запорные сопла RS для термопластавтоматов. Подбор выполняется по параметрам оборудования, характеристикам полимера и необходимым присоединительным размерам.

Специалисты ВИВТЕХ помогут определить совместимость сопла RS с конкретным ТПА и согласовать конструкцию под условия литья.
