Двухплитный гидравлический ТПА SONLY U2000/2200TSDK предназначен для работы с тяжёлыми пресс-формами и крупными пластиковыми изделиями. Усилие смыкания составляет 2000/2200 т, объём впрыска — 9419–28260 см³, расстояние между колоннами — 2020 × 1620 мм. Термопластавтомат подходит для крупнотоннажного литья и технологических процессов с большим объёмом впрыска, включая многоступенчатое или многокаскадное литьё.
Гидравлический ТПА SONLY серии TSDK
| Модель термопластавтомата | SONLY U2000/2200TSDK | ||||||||||||
| Международное обозначение | 15424 | 20871 | 37746 | ||||||||||
| Типоразмер шнека | A | B | C | D | A | B | C | D | A | B | C | D | |
| Узел впрыска | |||||||||||||
| Диаметр шнека | мм | 130 | 140 | 150 | 160 | 150 | 160 | 170 | 180 | 170 | 180 | 190 | 200 |
| Соотношение длины к диаметру шнека | L/D | 23,7 | 22 | 20,5 | 19,3 | 23,5 | 22 | 20,7 | 19,5 | 23,3 | 22 | 20,8 | 19,8 |
| Теоретический объем впрыска | см3 | 9419 | 10924 | 12540 | 14268 | 14130 | 16076 | 18149 | 20347 | 20417 | 22890 | 25504 | 28260 |
| Теоретический вес впрыска (PS) | г | 8571 | 9940 | 11411 | 12984 | 12858 | 14629 | 16515 | 18516 | 18580 | 20830 | 23209 | 25716 |
| Давление впрыска | МПа | 164 | 142 | 123 | 108 | 148 | 130 | 115 | 103 | 184 | 164 | 148 | 133 |
|
Cкорость впрыска. |
см3/сек |
1460 | 1694 | 1944 | 2212 | 1802 | 2051 | 2315 | 2596 | 2098 | 2352 | 2621 | 2904 |
| Линейная скорость впрыска | мм/сек | 110,0 | 102,0 | 92,5 | |||||||||
| Ход шнека | мм | 710 | 800 | 900 | |||||||||
| Максимальная скорость вращения шнека | об/мин | 90 | 76 | 100 | |||||||||
| Узел смыкания | |||||||||||||
| Усилие запирания | кН | 20000/22000 | |||||||||||
| Усилие открытия пресс-формы |
кН |
1880 | |||||||||||
| Размер плит |
мм |
2850 х 2400 | |||||||||||
|
Расстояние между колонн |
мм |
2020 х 1620 | |||||||||||
| Максимальная толщина пресс-формы | мм | 750 | |||||||||||
| Минимальная толщина пресс-формы | мм | 1810 | |||||||||||
| Ход раскрытия | мм | 3060 | |||||||||||
|
Максимальный ход подвижной плиты |
мм | 3810 | |||||||||||
| Усилие толкателей | кН | 460 | |||||||||||
| Максимальный ход толкателей | мм | 430 | |||||||||||
| Количество толкателей | шт | 25 | |||||||||||
| Другие характеристики | |||||||||||||
| Давление в гидросистеме | мПа | 16 / 25 | 16 / 25 | 16 / 25 | |||||||||
| Мощность двигателя | кВт |
34+34+43+43 |
43+43+43+43 |
52+52+52+52 |
|||||||||
| Мощность нагревательных элементов | кВт | 118 | 160 | 180 | |||||||||
| Количество нагревателей мат. цилиндра | шт | 8+1 | 11+1 | 14+1 | |||||||||
| Объем бака | л | 1800 | 2000 | 3000 | |||||||||
| Максимальный вес пресс-формы | т | 58 | 58 | 58 | |||||||||
| Вес | т | 95+15 | 95+23 | 95+24 | |||||||||
| Габаритные размеры | м | 13,4 х 4,2 х 3,8 | 13,3 х 4,2 х 3,8 | 14,9 х 4,2 х 3,8 | |||||||||

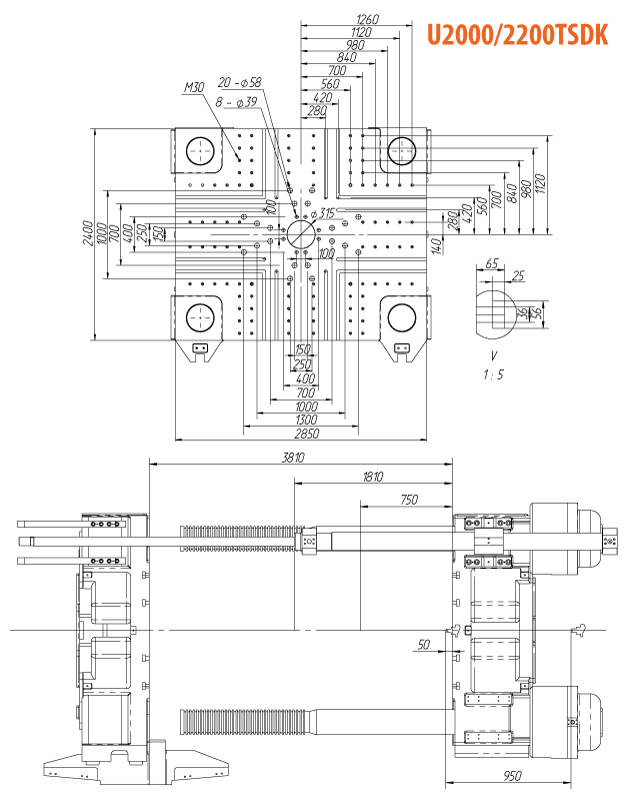

Размеры плит термопластавтомата SONLY U2000/2200TSDK
