SONLY U2700/2900TSDK — самый мощный типоразмер серии TSDK с усилием смыкания 2700/2900 т. Двухплитный гидравлический ТПА рассчитан на работу с тяжёлыми пресс-формами и крупногабаритными изделиями. В зависимости от исполнения объём впрыска составляет 14130–32022 см³, а расстояние между колоннами — 2180 × 1755 мм. Большой выбор шнеков позволяет адаптировать термопластавтомат под требуемый объём впрыска и материал.
Title:
Гидравлический ТПА SONLY серии TSDK
| Модель термопластавтомата | SONLY U2700/2900TSDK | ||||||||||||
| Международное обозначение | 20871 | 37746 | 42115 | ||||||||||
| Типоразмер шнека | A | B | C | D | A | B | C | D | A | B | C | D | |
| Узел впрыска | |||||||||||||
| Диаметр шнека | мм | 150 | 160 | 170 | 180 | 170 | 180 | 190 | 200 | 170 | 185 | 200 | 210 |
| Соотношение длины к диаметру шнека | L/D | 23,5 | 22 | 20,7 | 19,5 | 23,3 | 22 | 20,8 | 19,8 | 23,9 | 22 | 20,3 | 19,4 |
| Теоретический объем впрыска | см3 | 14130 | 16076 | 18149 | 20347 | 20417 | 22890 | 25504 | 28260 | 20985 | 24851 | 29045 | 32022 |
| Теоретический вес впрыска (PS) | г | 12858 | 14629 | 16515 | 18516 | 18580 | 20830 | 23209 | 25716 | 19096 | 22615 | 26341 | 29140 |
| Давление впрыска | МПа | 451 | 513 | 579 | 649 | 651 | 760 | 814 | 902 | 670 | 793 | 927 | 1022 |
|
Cкорость впрыска. |
см3/сек |
1802 | 2051 | 2315 | 2596 | 2098 | 2352 | 2621 | 2904 | 1930 | 2286 | 2671 | 2945 |
| Линейная скорость впрыска | мм/сек | 102,0 | 92,5 | 85,0 | |||||||||
| Ход шнека | мм | 800 | 900 | 925 | |||||||||
| Максимальная скорость вращения шнека | об/мин | 76 | 100 | 100 | |||||||||
| Узел смыкания | |||||||||||||
| Усилие запирания | кН | 27000/29000 | |||||||||||
| Усилие открытия пресс-формы |
кН |
2200 | |||||||||||
| Размер плит |
мм |
3000 х 2600 | |||||||||||
|
Расстояние между колонн |
мм |
2180 х 1755 | |||||||||||
| Максимальная толщина пресс-формы | мм | 790 | |||||||||||
| Минимальная толщина пресс-формы | мм | 2010 | |||||||||||
| Ход раскрытия | мм | 3110 | |||||||||||
|
Максимальный ход подвижной плиты |
мм | 3900 | |||||||||||
| Усилие толкателей | кН | 460 | |||||||||||
| Максимальный ход толкателей | мм | 500 | |||||||||||
| Количество толкателей | шт | 33 | |||||||||||
| Другие характеристики | |||||||||||||
| Давление в гидросистеме | мПа | 16 / 25 | 16 / 25 | 16 / 25 | |||||||||
| Мощность двигателя | кВт |
43+43+43+43 |
52+52+52+52 |
52+52+52+52 |
|||||||||
| Мощность нагревательных элементов | кВт | 160 | 180 | 180 | |||||||||
| Количество нагревателей мат. цилиндра | шт | 11+1 | 14+1 | 14+1 | |||||||||
| Объем бака | л | 2000 | 3000 | 3000 | |||||||||
| Максимальный вес пресс-формы | т | 73 | 73 | 73 | |||||||||
| Вес | т | 113+23 | 114+24 | 115+32 | |||||||||
| Габаритные размеры | м | 15,3 х 4,5 х 3,9 | 16,3 х 4,5 х 3,9 | 16,3 х 4,5 х 3,9 | |||||||||

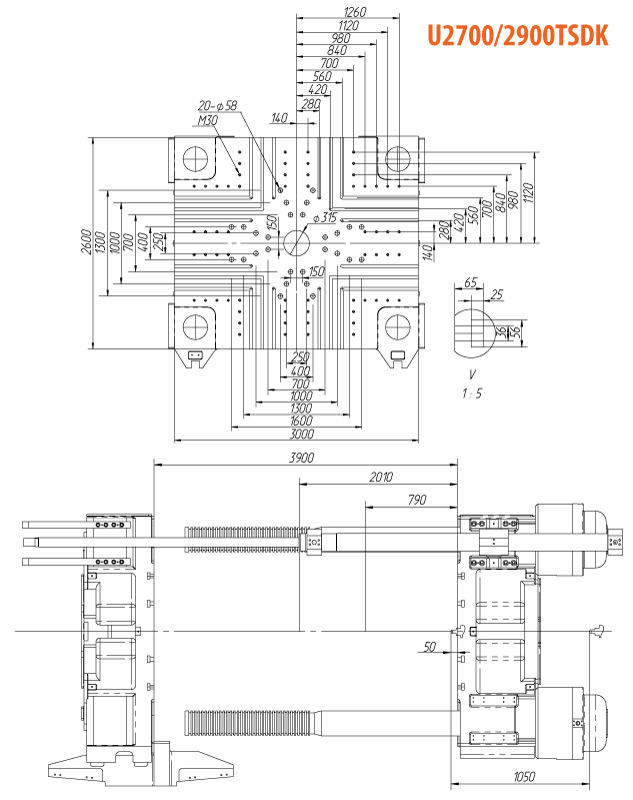

Размеры плит термопластавтомата SONLY U2700/2900TSDK
