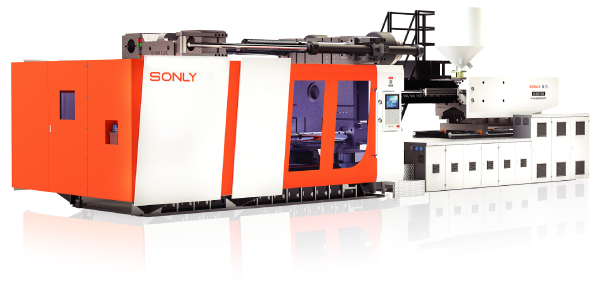

Двухплитный гидравлический ТПА SONLY U800/900TSDK с усилием смыкания 800/900 т предназначен для литья пластмасс под давлением и производства среднегабаритных изделий. В зависимости от исполнения объём впрыска составляет 2817–4208 см³, расстояние между колоннами — 1180 × 1020 мм. Термопластавтомат подходит для работы с крупными пресс-формами и может комплектоваться различными вариантами шнекового узла впрыска.
Гидравлический ТПА SONLY серии TSDK
| Модель термопластавтомата | SONLY U800/900TSDK | ||||||||||||
| Международное обозначение | 4990 | 6714 | 8912 | ||||||||||
| Типоразмер шнека | A | B | C | D | A | B | C | D | A | B | C | D | |
| Узел впрыска | |||||||||||||
| Диаметр шнека | мм | 90 | 95 | 100 | 110 | 90 | 100 | 110 | 120 | 100 | 110 | 120 | 130 |
| Соотношение длины к диаметру шнека | L/D | 23,2 | 22 | 20,9 | 19 | 24,4 | 22 | 20 | 18,3 | 24,2 | 22 | 20,2 | 18,6 |
| Теоретический объем впрыска | см3 | 2817 | 3139 | 3478 | 4208 | 2957 | 3650 | 4417 | 5256 | 4239 | 5129 | 6104 | 7164 |
| Теоретический вес впрыска (PS) | г | 2563 | 2856 | 3164 | 3829 | 2691 | 3322 | 4019 | 4783 | 3858 | 4668 | 5555 | 6619 |
| Давление впрыска | МПа | 177 | 159 | 143 | 118 | 227 | 184 | 152 | 128 | 210 | 174 | 146 | 125 |
|
Cкорость впрыска. |
см3/сек |
678 | 755 | 837 | 1012 | 585 | 723 | 875 | 1041 | 759 | 918 | 1093 | 1283 |
| Линейная скорость впрыска | мм/сек | 106,6 | 92,2 | 96,7 | |||||||||
| Ход шнека | мм | 443 | 465 | 540 | |||||||||
| Максимальная скорость вращения шнека | об/мин | 100 | 109 | 111 | |||||||||
| Узел смыкания | |||||||||||||
| Усилие запирания | кН | 800/900 | |||||||||||
| Усилие открытия пресс-формы |
кН |
760 | |||||||||||
| Размер плит |
мм |
1690 х 1540 | |||||||||||
|
Расстояние между колонн |
мм |
1180 х 1020 | |||||||||||
| Максимальная толщина пресс-формы | мм | 480 | |||||||||||
| Минимальная толщина пресс-формы | мм | 1120 | |||||||||||
| Ход раскрытия | мм | 1650 | |||||||||||
|
Максимальный ход подвижной плиты |
мм | 2130 | |||||||||||
| Усилие толкателей | кН | 220 | |||||||||||
| Максимальный ход толкателей | мм | 320 | |||||||||||
| Количество толкателей | шт | 17 | |||||||||||
| Другие характеристики | |||||||||||||
| Давление в гидросистеме | мПа | 16 / 25 | 16 / 25 | 16 / 25 | |||||||||
| Мощность двигателя | кВт | 34+43 | 43+43 | 34+34+34 | |||||||||
| Мощность нагревательных элементов | кВт | 60 | 70 | 90 | |||||||||
| Количество нагревателей мат. цилиндра | шт | 5+1 | 6+1 | 7+1 | |||||||||
| Объем бака | л | 900 | 1000 | 1200 | |||||||||
| Максимальный вес пресс-формы | т | 13 | 13 | 13 | |||||||||
| Вес | т | 33+10 | 33+11 | 33+12 | |||||||||
| Габаритные размеры | м | 10,1 х 3,2 х 2,9 | 10,1 х 3,2 х 2,9 | 10,5 х 3,3 х 2,9 | |||||||||

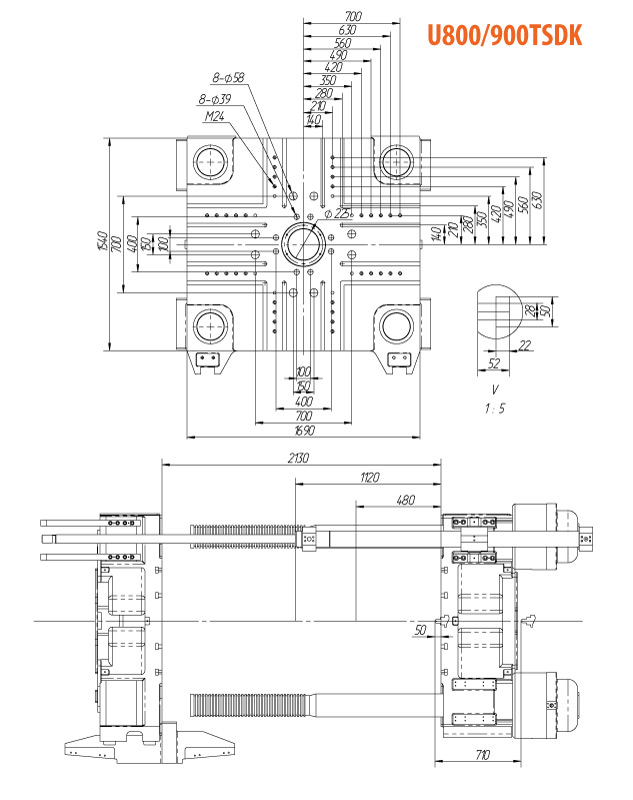

Размеры плит термопластавтомата SONLY U800/900TSDK
