Электрический ТПА SONLY серии U300TSEK
| Модель термопластавтомата | U300TSEK | |||||||||
| Спецификация | L | M | N | |||||||
| Типоразмер шнека | A | B | C | A | B | C | A | B | C | |
| Узел впрыска | ||||||||||
| Диаметр шнека | мм | 40 | 45 | 50 | 45 | 50 | 55 | 50 | 55 | 60 |
| Соотношение длины к диаметру шнека | L/D | 23,5 | 21 | 19 | 23,3 | 21 | 19 | 23,1 | 21 | 19,3 |
| Теоретический объем впрыска | см3 | 252 | 319 | 395 |
349,7 |
431,8 |
522,4 |
471 | 570 | 678 |
| Теоретический вес впрыска (PS) | г | 229 | 290 | 358 | 318,2 | 392,9 | 475,4 | 428 | 518 | 617 |
| Давление впрыска | мПа | 253 | 200 | 162 | 247 | 200 | 165 | 236 | 195 | 164 |
| Теоретическая линейная скорость впрыска | мм/сек | 300 | ||||||||
| Максимальная скорость вращения шнека | об/мин | 350 | ||||||||
| Узел смыкания | ||||||||||
| Усилие запирания | т | 3000 | ||||||||
| Максимальный ход подвижной плиты | мм | 610 | ||||||||
| Расстояние между колонн | мм | 730х 685 | ||||||||
| Максимальная толщина пресс-формы | мм | 720 | ||||||||
| Минимальная толщина пресс-формы | мм | 250 | ||||||||
| Максимальный ход толкателей | мм | 150 | ||||||||
| Усилие толкателей | кН | 60 | ||||||||
| Количество толкателей | шт | 12+1 | ||||||||
| Диаметр установочного отверстиянеподвижной плиты | мм | 160 | ||||||||
| Другие характеристики | ||||||||||
| Мощность нагревательных элементов | кВт | 15,0 | 19,5 | 25,0 | ||||||
| Мощность двигателей | кВт | 46,9+19+40 |
60+23+40 |
60+30+40 | ||||||
| Вес | кг | 14300 | 15200 | 16100 | ||||||
| Габаритные размеры | мм | 7000 х 2000 х 2200 | ||||||||

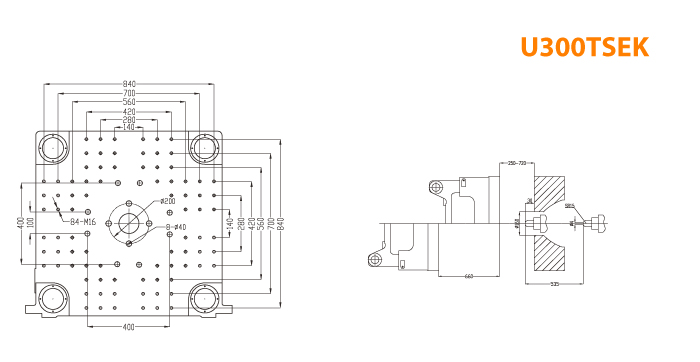

Размеры плит термопластавтомата SONLY U300TSEK
