Горизонтальный гидравлический термопластавтомат SONLY U650TS-F9 — старшая модель серии F9 с усилием смыкания 650 т для серийного производства крупногабаритных пластиковых изделий. Большое межколонное пространство позволяет использовать крупные пресс-формы и производить детали значительного размера и массы.
Расстояние между колоннами составляет 920 × 810 мм. В зависимости от установленного шнека диаметром 85, 90, 95 или 100 мм теоретический объём впрыска составляет 2563,6–3548,2 см³, а теоретический вес впрыска полистирола — до 3228,9 г. Такое исполнение позволяет использовать машину для производительных задач литья пластмасс под давлением.
SONLY U650TS-F9 оснащён сбалансированным двухцилиндровым узлом впрыска, специальным шнеком, линейными направляющими и автоматической системой смазки. Энергосберегающая сервогидравлическая система работает при давлении до 17,5 МПа. Предусмотрены поворот узла впрыска на 30° и система управления Techmation-2. ВИВТЕХ осуществляет поставку термопластавматов и подбор оборудования под конкретный проект.
| Международное обозначение | 3300 | ||||
| Типоразмер шнека | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 85 | 90 | 95 | 100 |
| Соотношение длины к диаметру шнека | L/D | 23,3 | 22 | 20,8 | 19,8 |
| Теоретический объем впрыска | см3 | 2563,6 | 2874,0 | 3202,3 | 3548,2 |
| Теоретический вес впрыска (PS) | г | 2333,0 | 2625,4 | 2914,0 | 3228,9 |
| Давление впрыска | мПа | 183,0 | 163,0 | 147,0 | 132 |
| Линейная скорость впрыска | мм/сек | 140 | |||
| Скорость впрыска | г/сек |
|
|||
| Максимальная скорость вращения шнека | об/мин | 185 | |||
| Узел смыкания | |||||
| Усилие запирания | т | 650 | |||
| Максимальный ход подвижной плиты | мм | 940 | |||
| Расстояние между колонн | мм | 920 х 810 | |||
| Максимальная толщина пресс-формы | мм | 900 | |||
| Минимальная толщина пресс-формы | мм | 320 | |||
| Максимальный ход толкателей | мм | 225 | |||
| Усилие толкателей | кН | 167 | |||
| Количество толкателей | шт | 12+1 | |||
| Диаметр установочного отверстия неподвижной плиты | мм | 200 | |||
| Другие характеристики | |||||
| Давление в гидросистеме | мПа | 17,5 | |||
| Мощность двигателя (сервопривод) | кВт | 45+55 | |||
| Мощность нагревательных элементов | кВт | 40 | |||
| Объем бака | л | 1000 | |||
| Вес | кг | 7+17 | |||
| Габаритные размеры | мм | 4800 x 2200 x 2600 5100 x 2200 x 2400 | |||

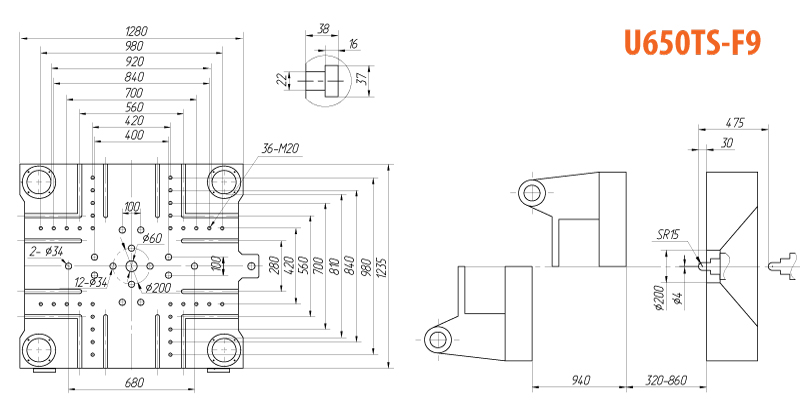

Размеры плит термопластавтомата SONLY U650TS-F9

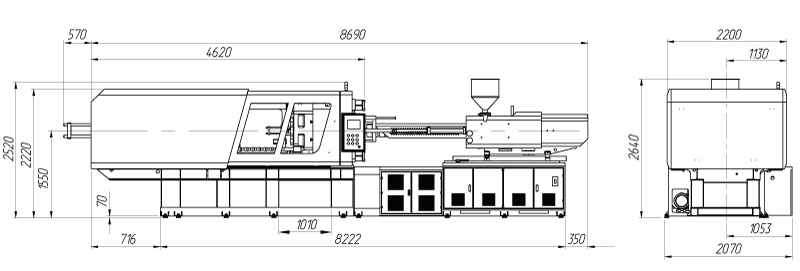

Габаритные размеры термопластавтомата SONLY U650TS-F9
