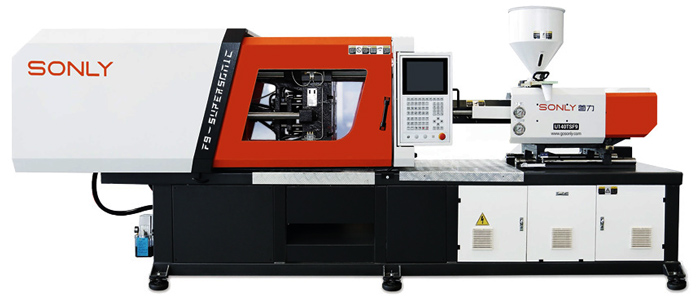

Гидравлический ТПА SONLY U150TS-F9 серии F9
| Международное обозначение | 300 | |||
| Типоразмер шнека | A | B | C | |
| Узел впрыска | ||||
| Диаметр шнека | мм | 38 | 40 | 45 |
| Соотношение длины к диаметру шнека | L/D | 23,1 | 22 | 19,6 |
| Теоретический объем впрыска | см3 | 215,4 | 238,6 | 302,0 |
| Теоретический вес впрыска (PS) | г | 196,0 | 217,2 | 274,8 |
| Давление впрыска | мПа | 193,3 | 174,5 | 137,8 |
| Линейная скорость впрыска | мм/сек | 180 | ||
| Скорость впрыска | г/сек | 187,7 | 208,0 | 263,2 |
| Максимальная скорость вращения шнека | об/мин | 250 | ||
| Узел смыкания | ||||
| Усилие запирания | т | 150 | ||
| Максимальный ход подвижной плиты | мм | 385 | ||
| Расстояние между колонн | мм | 460 х 420 | ||
| Максимальная толщина пресс-формы | мм | 440 | ||
| Минимальная толщина пресс-формы | мм | 140 | ||
| Максимальный ход толкателей | мм | 115 | ||
| Усилие толкателей | кН | 41 | ||
| Количество толкателей | шт | 4+1 | ||
| Диаметр установочного отверстия неподвижной плиты | мм | 125 | ||
| Другие характеристики | ||||
| Давление в гидросистеме | мПа | 17,5 | ||
| Мощность двигателя (сервопривод) | кВт | 30 | ||
| Мощность нагревательных элементов | кВт | 12,7 | ||
| Объем бака | л | 170 | ||
| Вес | кг | 4200 | ||
| Габаритные размеры | мм | 4700 х 1180 х 1850 | ||

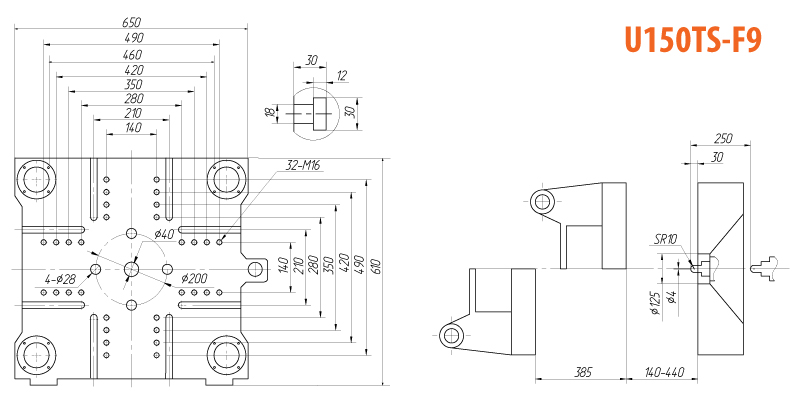

Размеры плит термопластавтомата SONLY U150TS-F9

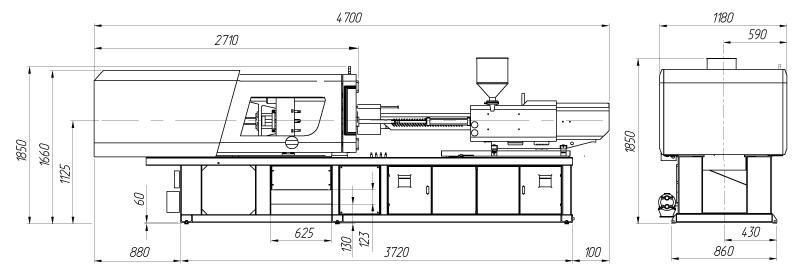

Габаритные размеры термопластавтомата SONLY U150TS-F9
