Горизонтальный термопластавтомат SONLY U230TS-F9

Фирма:

Описание:

Горизонтальный гидравлический термопластавтомат SONLY U230TS-F9 — промышленная машина премиальной серии F9 для литья пластмасс под давлением. Модель с усилием смыкания 230 тонн предназначена для стабильного серийного производства пластиковых изделий и работы с пресс-формами увеличенного размера.

SONLY U230TS-F9 оснащён энергосберегающей сервогидравлической системой с давлением в гидросистеме 17,5 МПа. Расстояние между колоннами составляет 565 × 520 мм, максимальный ход подвижной плиты — 520 мм, а допустимая толщина пресс-формы — от 200 до 530 мм.

В зависимости от установленного шнека диаметром 45, 50 или 55 мм теоретический объём впрыска составляет 468,2–700,5 см³, а теоретический вес впрыска полистирола — 426,7–637,5 г. Линейная скорость впрыска достигает 140 мм/с, максимальная скорость вращения шнека — 230 об/мин.

Технические характеристики термопластавтомата SONLY U230TS-F9

Международное обозначение		1070
Типоразмер шнека		A	B	C
Узел впрыска
Диаметр шнека	мм	45	50	55
Соотношение длины к диаметру шнека	L/D	24,4	22	20
Теоретический объем впрыска	см³	468,2	578,9	700,5
Теоретический вес впрыска (PS)	г	426,7	526,8	637,5
Давление впрыска	мПа	226,8	183,7	151,8
Линейная скорость впрыска	мм/сек	140
Скорость впрыска	г/сек
Максимальная скорость вращения шнека	об/мин	230
Узел смыкания
Усилие запирания	т	230
Максимальный ход подвижной плиты	мм	520
Расстояние между колонн	мм	565 х 520
Максимальная толщина пресс-формы	мм	530
Минимальная толщина пресс-формы	мм	200
Максимальный ход толкателей	мм	150
Усилие толкателей	кН	77
Количество толкателей	шт	8+1
Диаметр установочного отверстия неподвижной плиты	мм	160
Другие характеристики
Давление в гидросистеме	мПа	17,5
Мощность двигателя (сервопривод)	кВт	37
Мощность нагревательных элементов	кВт	16,3
Объем бака	л	240
Вес	кг	7400
Габаритные размеры	мм	5900 х 1360 х 2150

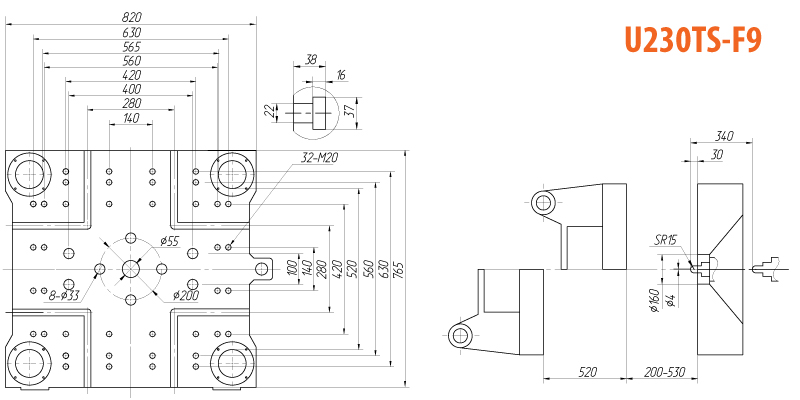

Размеры плит термопластавтомата SONLY U230TS-F9

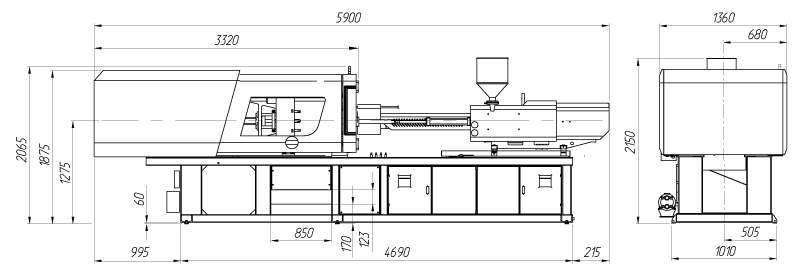

Габаритные размеры термопластавтомата SONLY U230TS-F9

Основные преимущества SONLY U230TS-F9

Усилие смыкания 230 тонн — для производства изделий различного размера и конфигурации.
Расстояние между колоннами 565 × 520 мм позволяет устанавливать крупные пресс-формы.
Энергосберегающая сервогидравлическая система обеспечивает эффективную работу оборудования и снижает энергопотребление.
Двухцилиндровая конструкция узла впрыска обеспечивает стабильное прилегание сопла к пресс-форме и надёжную герметизацию.
Оптимизированный шнек обеспечивает эффективную и стабильную пластикацию полимера.
Линейные направляющие узла впрыска способствуют точному и стабильному перемещению.
Поворот узла впрыска на 30° упрощает доступ к материальному цилиндру и замену шнека.
Система управления Techmation-2 обеспечивает удобную настройку и контроль параметров процесса.
Интерфейс Euromap 12 и крепёжные отверстия позволяют интегрировать робот для автоматического съёма готовых изделий.

Применение

SONLY U230TS-F9 подходит для производства:

технических пластиковых деталей;
компонентов бытовой техники;
изделий для электроники;
упаковки;
автомобильных компонентов;
различных изделий из термопластичных полимеров.

Модель входит в премиальную линейку SONLY F9, представленную на сайте ВИВТЕХ моделями с усилием смыкания от 110 до 650 тонн.

Комплектация и периферийное оборудование

Серия SONLY F9 оснащается азотированным шнеком и материальным цилиндром, PID-регулированием температуры, многоступенчатым управлением впрыском и выдержкой под давлением, автоматической регулировкой давления и расхода гидросистемы, многоязычным рабочим дисплеем и другими функциями.

Для организации готового производственного участка ВИВТЕХ может подобрать дополнительное оборудование: чиллер, вакуумный загрузчик, бункер-сушилку, термостат для пресс-формы, дробилку пластмасс и другое периферийное оборудование.
