Горизонтальный гидравлический термопластавтомат SONLY U388TS-F9 — модель премиальной серии F9 с усилием смыкания 388 т для серийного производства пластиковых изделий методом литья под давлением. Увеличенное рабочее пространство машины рассчитано на использование крупногабаритных пресс-форм.
Расстояние между колоннами составляет 760 × 685 мм, а максимальный ход подвижной плиты — 710 мм. В зависимости от выбранного шнека диаметром 65, 70, 75 или 80 мм теоретический объём впрыска составляет 1247,1–1889 см³. Скорость впрыска достигает 693,3 г/с, что расширяет возможности машины при производстве изделий с большой массой впрыска.
В конструкции SONLY U388TS-F9 применяются сбалансированный двухцилиндровый узел впрыска, специальный шнек, двухуровневые линейные направляющие и автоматическая система смазки. Энергосберегающая сервогидравлическая система работает при давлении до 17,5 МПа. ВИВТЕХ поставляет термопластавтоматы SONLY и помогает подобрать оборудование для автоматизированного производства.
| Международное обозначение | 2840 | ||||
| Типоразмер шнека | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 65 | 70 | 75 | 80 |
| Соотношение длины к диаметру шнека | L/D | 23,7 | 23,6 | 22 | 20,6 |
| Теоретический объем впрыска | см3 | 1247,1 | 1446,3 | 1660,3 | 1889 |
| Теоретический вес впрыска (PS) | г | 1134,8 | 1316,1 | 1510,9 | 1719 |
| Давление впрыска | мПа | 198,8 | 171,4 | 149,3 | 131,3 |
| Линейная скорость впрыска | мм/сек | 150 | |||
| Скорость впрыска | г/сек | 457,7 | 530,8 | 609,4 | 693,3 |
| Максимальная скорость вращения шнека | об/мин | 246 | |||
| Узел смыкания | |||||
| Усилие запирания | т | 388 | |||
| Максимальный ход подвижной плиты | мм | 710 | |||
| Расстояние между колонн | мм | 760 х 685 | |||
| Максимальная толщина пресс-формы | мм | 675 | |||
| Минимальная толщина пресс-формы | мм | 280 | |||
| Максимальный ход толкателей | мм | 170 | |||
| Усилие толкателей | кН | 99 | |||
| Количество толкателей | шт | 12+1 | |||
| Диаметр установочного отверстия неподвижной плиты | мм | 200 | |||
| Другие характеристики | |||||
| Давление в гидросистеме | мПа | 17,5 | |||
| Мощность двигателя (сервопривод) | кВт | 65 | |||
| Мощность нагревательных элементов | кВт | 27 | |||
| Объем бака | л | 700 | |||
| Вес | кг | 13500 | |||
| Габаритные размеры | мм | 7580 х 2000 х 2450 | |||

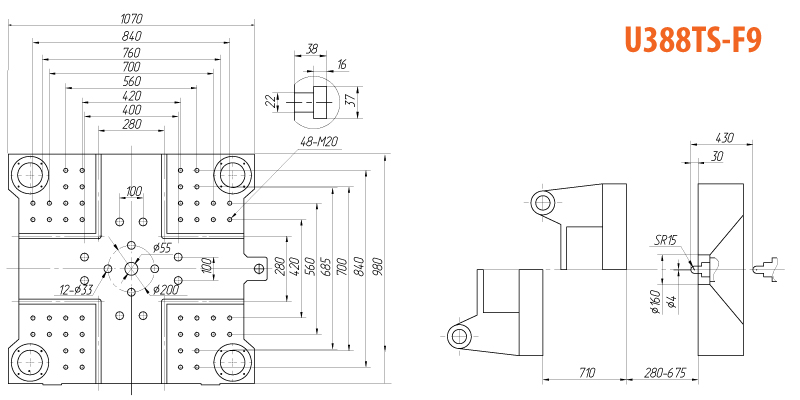

Размеры плит термопластавтомата SONLY U388TS-F9

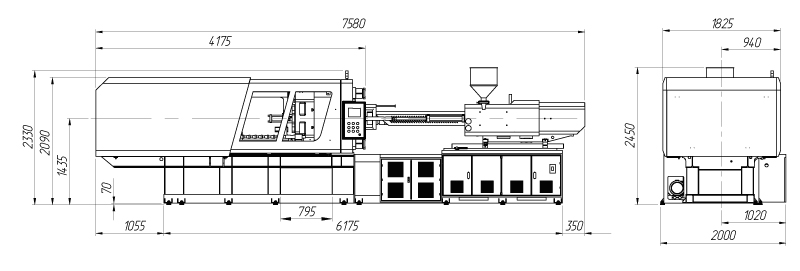

Габаритные размеры термопластавтомата SONLY U388TS-F9
