Гидравлический ТПА SONLY серии TS
| Модель | U3400TS | |||
| Международная спецификация | 63000 | |||
| Шнек | A | |||
| Узел впрыска | ||||
| Диаметр шнека | мм | 220 | ||
| Отношение L/D | 20 | |||
| Теоретический объем впрыска | см3 | 56991 | ||
| Вес впрыска | г | 52432 | ||
| Давление впрыска | мПа | 140,0 | ||
| Максимальная скорость вращения шнека | об/мин | 45 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 34000 | ||
| Максимальное открытие пресс-формы | мм | 2020 | ||
| Расстояние между колонн | мм | 2160 х 1800 | ||
| Максимальная толщина пресс-формы | мм | 1950 | ||
| Минимальная толщина пресс-формы | мм | 780 | ||
| Максимальный ход толкателей | мм | 520 | ||
| Усилие толкателей | кН | 830 | ||
| Количество толкателей | шт | 32+1 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 315 | ||
| Давление в системе | мПа | 16 | ||
| Мощность двигателя (версия с фиксированным насосом) | кВт |
55+55+55+55 |
||
| Мощность двигателя (версия с серводвигателем) | кВт | 55+55+55+55+55 | ||
| Мощность нагревательных элементов | кВт | 220 | ||
| Объем бака | л | 4800 | ||
| Вес | кг | 230000 | ||
| Габаритные размеры | мм |
11100 х 3400 х 5000 12400 х 4400 х 3600 |
||

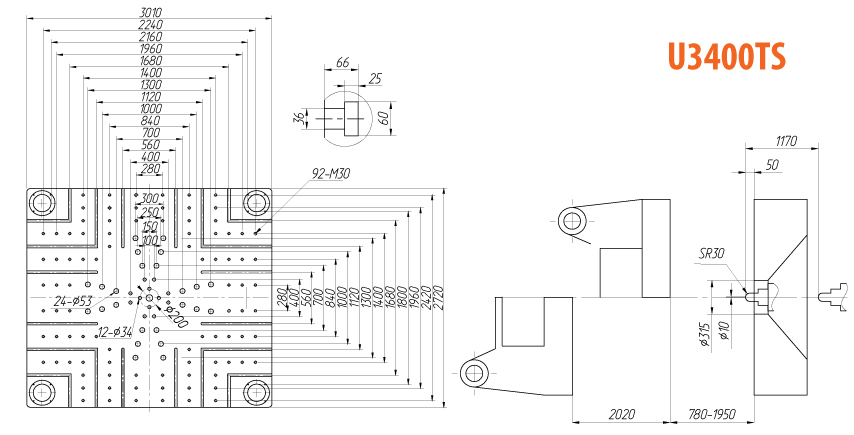

Размеры плит термопластавтомата SONLY U3400TS

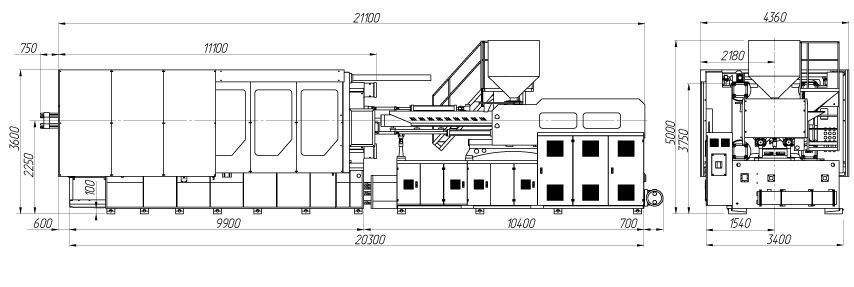

Габаритные размеры термопластавтомата SONLY U3400TS
