SONLY U800TS — мощный гидравлический термопластавтомат с усилием смыкания 800 т (8000 кН), предназначенный для литья крупных пластиковых изделий под давлением. Машина рассчитана на работу с крупногабаритными пресс-формами и большим объемом перерабатываемого материала.
Благодаря рабочему пространству с расстоянием между колоннами 1050×945 мм термопластавтомат позволяет устанавливать крупные пресс-формы. Максимальная толщина оснастки составляет 1000 мм, а ход открытия пресс-формы — до 1000 мм.
SONLY U800TS предлагается с четырьмя вариантами шнека диаметром 95, 100, 105 или 115 мм. В зависимости от выбранной конфигурации теоретический объем впрыска составляет от 3139 до 4599 см³, а теоретический вес впрыска полистирола — от 2887 до 4231 г.
Различные варианты узла впрыска позволяют подобрать машину под массу изделия, используемый полимер и требования конкретной пресс-формы. Максимальная скорость вращения шнека составляет 104 об/мин.
| Модель | U800TS | ||||
| Международная спецификация | 4984 | ||||
| Шнек | A | B | C | D | |
| Узел впрыска | |||||
| Диаметр шнека | мм | 95 | 100 | 105 | 115 |
| Отношение L/D | 23,2 | 22 | 21 | 19,1 | |
| Теоретический объем впрыска | см3 | 3139 | 3477 | 3834 | 4599 |
| Теоретический вес впрыска (PS) | г | 2887 | 3199 | 3527 | 4231 |
| Давление впрыска | мПа | 158,8 | 143,4 | 130,0 | 108,4 |
| Максимальная скорость вращения шнека | об/мин | 104 | |||
| Узел смыкания | |||||
| Усилие запирания | кН | 8000 | |||
|
Максимальное открытие пресс-формы |
мм | 1000 | |||
| Расстояние между колоннами | мм | 1050 х 945 | |||
| Максимальная толщина пресс-формы | мм | 1000 | |||
| Минимальная толщина пресс-формы | мм | 350 | |||
| Максимальный ход толкателей | мм | 265 | |||
| Усилие толкателей | кН | 212 | |||
| Количество толкателей | шт | 20+1 | |||
| Другие характеристики | |||||
| Диаметр установочного отверстия | мм | 250 | |||
| Давление в системе | мПа | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 37+37 | |||
| Мощность двигателя (версия с серводвигателем) | кВт | 45+45 | |||
| Мощность нагревательных элементов | кВт | 60 | |||
| Объем бака | л | 1200 | |||
| Вес | кг | 9000+26000 | |||
| Габаритные размеры | мм |
4700 х 2300 х 3100 6500 х 2700 х 2500 |
|||

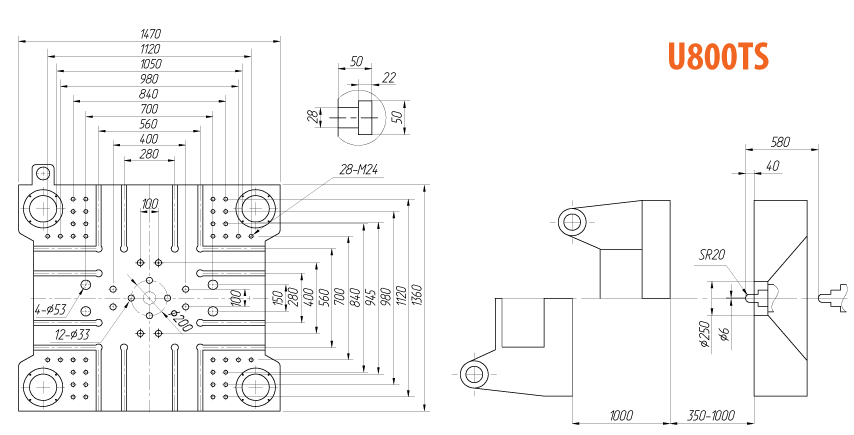

Размеры плит термопластавтомата SONLY U800TS

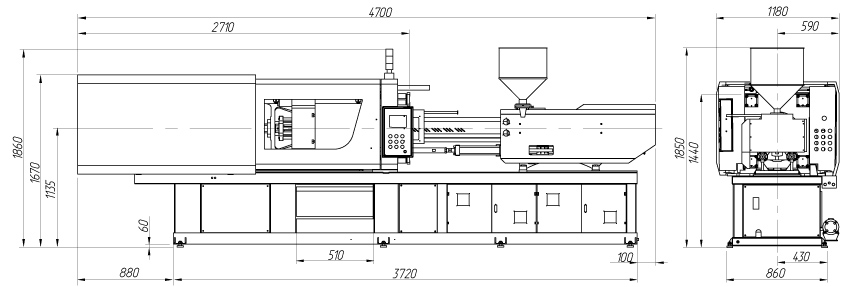

Габаритные размеры термопластавтомата SONLY U800TS
SONLY U800TS предназначен для производства крупных и массивных пластиковых изделий методом литья под давлением. Машина может использоваться на предприятиях, выпускающих крупные технические детали, элементы оборудования, корпуса и другие изделия, требующие увеличенного рабочего пространства и значительного объема впрыска.
При проектировании производственного участка важно учитывать размеры пресс-формы, массу изделия, характеристики полимера и требования к автоматизации. ВИВТЕХ помогает подобрать конфигурацию ТПА и периферийные системы для комплексной организации процесса переработки пластмасс.
