Гидравлический термопластавтомат SSF 720 рассчитан на более производительное литье термопластичных материалов под давлением. Усилие смыкания составляет 72 т, а расстояние между колоннами — 330 × 330 мм, что позволяет использовать более крупные пресс-формы по сравнению с моделями SSF меньшего типоразмера.
Для SSF 720 предусмотрены три варианта узла впрыска со шнеками диаметром 32, 34 и 36 мм. Теоретический объем впрыска составляет от 112 до 142,5 см³, а вес впрыска полистирола — от 102 до 130 г. Скорость впрыска достигает 129 г/с, что позволяет использовать машину для задач, требующих более высокой производительности процесса.
Термопластавтомат оснащен гидравлической системой, насосом мощностью 7,5 кВт и серводвигателем мощностью 12 кВт. SSF 720 подходит для серийного производства пластиковых изделий и работы с пресс-формами соответствующего типоразмера. ВИВТЕХ осуществляет поставку и подбор оборудования под технологические требования заказчика.
| Модель | SSF720 | |||
| Типоразмер шнека |
A |
B | C | |
| Узел Впрыска | ||||
| Диаметр шнека | мм | 32 | 34 | 36 |
| Отношение L/D | - | 22,3 | 21,0 | 19,8 |
| Теоретический объем впрыска | см3 | 112 | 127 | 142,5 |
| Вес впрыска (PS) | г | 102 | 116 | 130 |
| Пластификация | г/сек | 10,5 | 11,6 | 13 |
| Скорость впрыска | г/сек | 89 | 115 | 129 |
| Максимальное давление впрыска | МПа | 203 | 180 | 160 |
| Максимальная скорость вращения шнека | об/мин | 200 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 720 | ||
| Максимальное открытие пресс-формы | мм | 300 | ||
| Расстояние между колоннами | мм | 330 х 330 | ||
| Максимальная толщина пресс-формы | мм | 360 | ||
| Минимальная толщина пресс-формы | мм | 130 | ||
| Максимальный ход толкателей | мм | 85 | ||
| Усилие толкателей | кН | 31 | ||
| Количество толкателей | шт. | 5 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 100 | ||
| Давление в гидросистеме | МПа | 16 | ||
| Мощность насоса | кВт | 7,5 | ||
| Мощность серводвигателя | кВт | 12 | ||
| Мощность нагревательных элементов | кВт | 6 | ||
| Объем бака | л | 130 | ||
| Вес | т | 2,8 | ||
| Габаритные размеры | мм | 3900 х 1200 х 1650 | ||

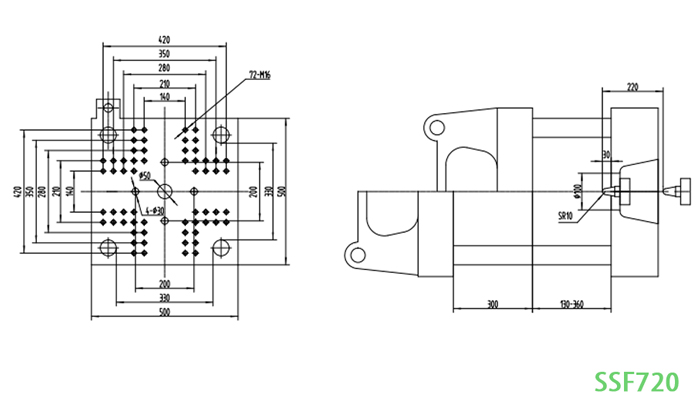

Чертежи плит термопластавтомата SSF720
