Вертикальный термопластавтомат с усилием запирания 160т DENICE DV-1600

Вертикальный четырехколонный термопластавтомат с вертикальным узлом смыкания и вертикальным впрыском.

Усилие смыкания 160 т
Теоретический объем впрыска 365-522см³

Варианты исполнения вертикальных термопластавтоматов DENICE:

Неподвижный стол (без обозначения). Одна верхняя и одна нижняя полуформы, простая конструкция и использование;
Выдвижной стол (S). Одна верхняя и одна нижняя полуформы,позволяет закладывать детали вне узла впрыска, работать удобно и безопасно;
Двойной челночный стол (DS). Одна верхняя и две нижние полуформы. Стол перемещается по однойоси попеременно влево и вправо. Одна нижняя полуформа используется для формовки, а другая - для установки закладной детали. Высокая безопасность. Подобная конструкция позволяем повысить эффективность работы на 50%;
Поворотный стол (R). Одна верхняя и две или более нижние полуформы. Поворот на 180⁰или 360⁰. Высокая безопасность. Эффективность работы выше на 70%.

Модель		DV-1600	DV-1600S		DV-1600DS		DV-1600R
Диаметр шнека	мм	46		50		55
Максимальное давление впрыска	кгс/см²	2117		1792		1480
Теоретический объем впрыска	см³	365		431		522
Максимальный вес впрыска (PS)	г	332		392		465
Объемная скорость впрыска	см³/сек	123		145		175
Усилие смыкания	т	160
Размер верхней плиты	мм	870 х 840	870 х 840		870 х 840		950 х 840
Размер нижней плиты	мм	970 х 940	-		-		-
Размер пресс-формы	мм	650 х 620	550 х 550		550 х 550		500 х 500
Размер подвижного стола	мм	-	640 х 800		640 х 1600		-
Диаметр стола	мм	-	-		-		1400
Минимальная толщина пресс-формы	мм	250/350	200/300		200/300		250/350
Ход открытия пресс-формы	мм	300
Максимальный просвет	мм	550/650	550/650		550/650		550/650
Усилие выталкивателя	т	3,3	3,9		3,9		3,9
Ход толкателей	мм	75	75		115		115
Мощность двигателя	кВт	18,5	18,5		18,5		22,0
Давление в гидравлической системе	кг/см²	160
Мощность нагревателей	кВт	11,8
Общая мощность	м	30,3	30,3		30,3		33,8
Объем гидравлического бака	л	450
Вес	т	7,0	7,2		8,2		9,8
Габаритные размеры	м	3,0 х 1,7 х 4,4	3,9 х 1,7 х 4,5		3,6 х 1,5 х 3,9		3,1 х 1,9 х 4,5

Размеры плит термопластавтомата DENICE DV-1600

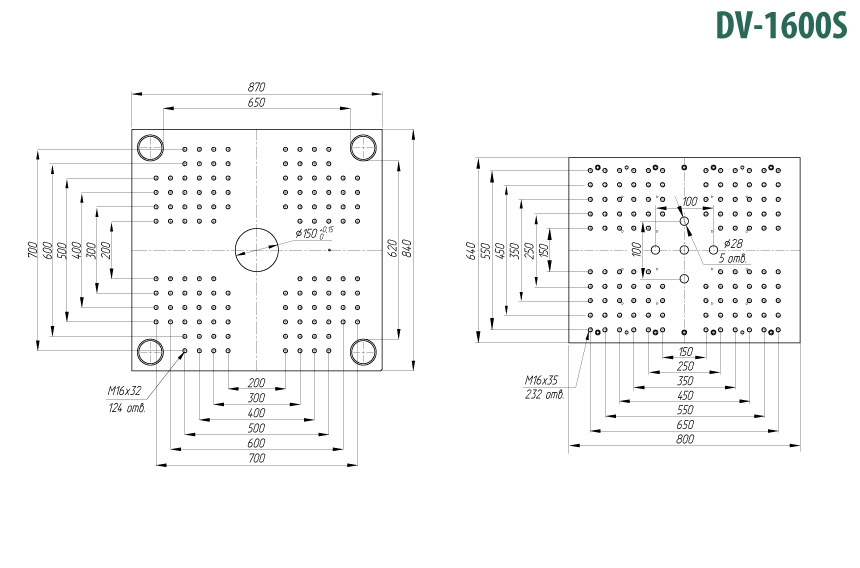

Размеры плит термопластавтомата DENICE DV-1600S
