Ускорители выталкивания для пресс-форм предназначены для увеличения скорости и дополнительного перемещения системы выталкивания при раскрытии пресс-формы. Они используются в механизмах, где стандартного хода толкателей недостаточно для надежного отделения готового изделия от формообразующих поверхностей.
Ускоритель выталкивания устанавливается в систему выталкивания и преобразует движение элементов пресс-формы таким образом, чтобы обеспечить дополнительный ход отдельных толкателей. Такое решение особенно полезно при производстве изделий со сложной геометрией, глубокими формообразующими участками, поднутрениями, узкими ребрами и другими особенностями, затрудняющими обычный съем.
ВИВТЕХ поставляет стандартные ускорители выталкивания для пресс-форм DME и других конструкций. На странице представлены механические ускорители AEP и AEB MINI, а также компактные ускорители штифтового типа F1524.
Ускорители DME применяются в системе выталкивания пресс-форм для увеличения хода и ускорения перемещения толкателей на определенном участке раскрытия формы. Они позволяют решить задачу дополнительного перемещения без необходимости изменять конструкцию или возможности термопластавтомата.
На странице представлены ускорители DME AEP10 и AEP20, а также исполнение AEB с упором типа MINI. Для AEP10 и AEP20 предусмотрены сменные пружины AE18 и AE28 соответственно, что позволяет выполнять обслуживание механизма и замену изнашиваемых элементов.
Механические ускорители DME AEP используются для получения дополнительного перемещения элементов системы выталкивания. На странице представлены модели AEP10 и AEP20 с различными монтажными размерами. При проектировании необходимо учитывать габариты ускорителя, расположение толкателей, размеры плит и кинематику конкретной пресс-формы. Ускоритель должен быть установлен таким образом, чтобы его рабочий механизм корректно взаимодействовал с системой выталкивания на всем протяжении рабочего цикла. Для обслуживания AEP доступны отдельные пружины. Это позволяет заменить рабочий элемент без полной замены ускорителя.

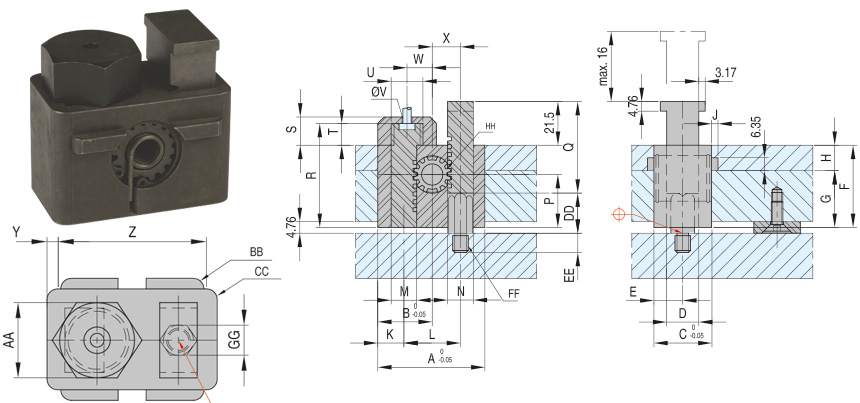

Ускорители толкания для пресс-форм DME AEP
| Артикул | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H | J, мм | K, мм | L, мм | M, мм | N, мм | P, мм | Q, мм | HH зубцов, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AEP10 |
53,97 |
26,97 | 28,57 | 15,87 | 14,28 | 40,64 | 27,94 | 1/2” | 3,17 | 12,95 | 28,02 | 12,70 | 12,70 | 26,16 | 45,29 | 14 |
| AEP20 | 73,03 | 36,50 | 41,28 | 28,57 | 20,64 | 47,63 | 31,75 | 5/8” | 4,75 | 15,87 | 41,28 | 19,05 | 19,05 | 25,81 | 52,39 | 16 |
| Артикул | R, мм | S, мм | T, мм | U | V, мм | W, мм | X, мм | Y, мм | Z, мм | AA | BB, мм | CC, мм | DD мм | EE, мм | FF, мм | GG, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AEP10 | 51,44 | 13,97 | 10,80 | 5/8”-18 | 3,18 | 12,47 | 14,0 | 6,35 | 41,28 | 15/16” | 6,35 | 6,35 | 19,05 | 9,52 | 5/16”-18 | 3/8” |
| AEP20 | 60,33 | 17,27 | 12,70 | 1 1/8”-12 | 6,35 | 15,87 | 20,64 | 6,35 | 60,03 | 1 3/8” | 4,76 | 6,35 | 18,29 | 12,7 | 3/8”-16 | 9/16” |
Запчасти для ускорителя толкателя для пресс-форм AEP

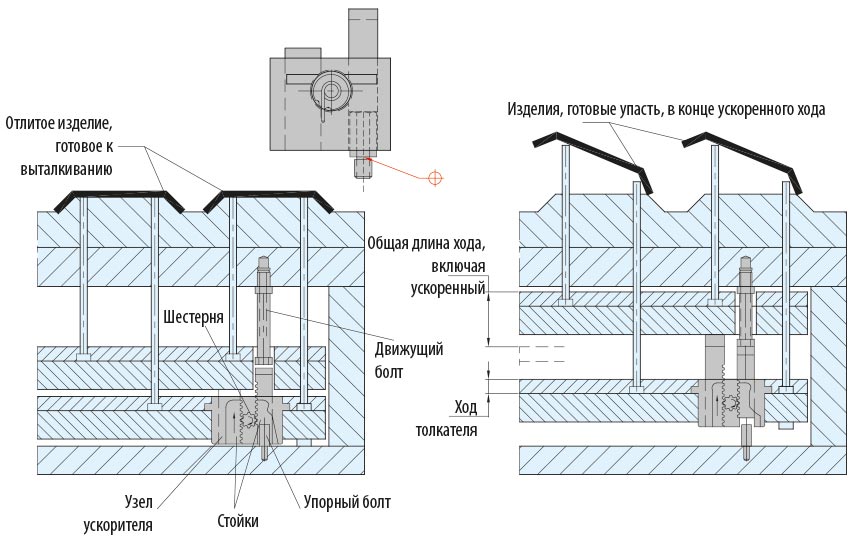

Принцип работы ускорителей толкания для пресс-форм DME AEP
Ускоритель выталкивателя DME AEB с упором типа MINI предназначен для установки в конструкциях, где необходимо компактное решение для дополнительного перемещения элементов системы выталкивания. Компактное исполнение позволяет использовать механизм при ограниченном пространстве внутри пресс-формы. При выборе необходимо сопоставить размеры ускорителя с конструкцией плит и системой выталкивания, а также предусмотреть необходимый рабочий ход. На текущей странице также указаны сменные пружины AE18 и AE28 для исполнений AEB10 и AEB20.

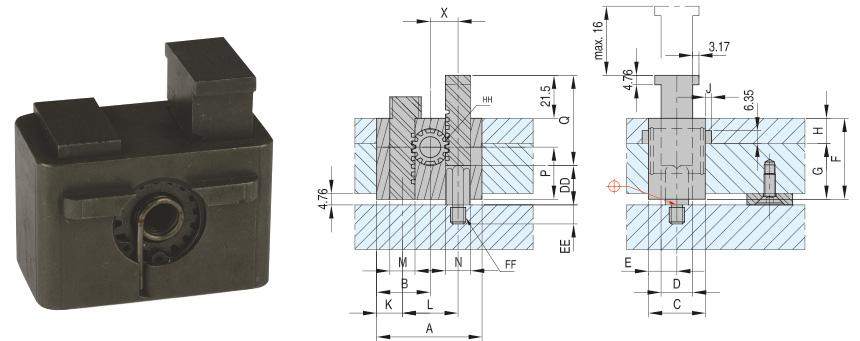

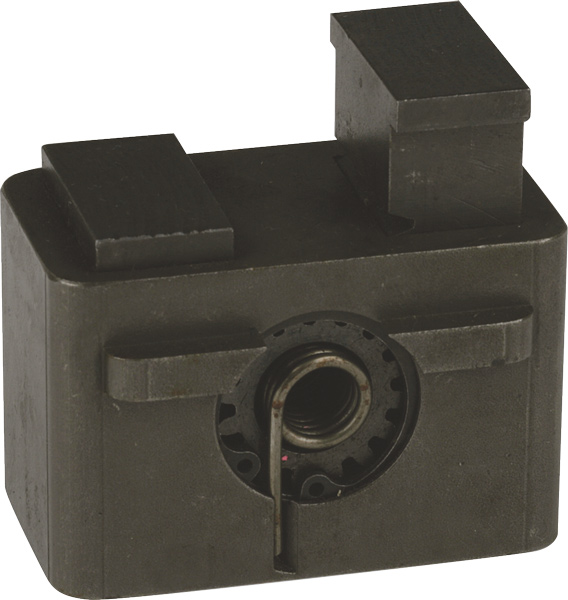

Ускоритель выталкивателя для пресс-форм DME AEB. Тип упора - MINI
| Артикул | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H | J, мм | K, мм | L, мм | M, мм | N, мм | P, мм | Q, мм | HH зубцов, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AEB10 |
53,97 |
26,97 | 28,57 | 15,87 | 14,28 | 40,64 | 27,94 | 1/2” | 3,17 | 12,95 | 28,02 | 12,70 | 12,70 | 26,16 | 45,29 | 14 |
| AEB20 | 73,03 | 36,50 | 41,28 | 28,57 | 20,64 | 47,63 | 31,75 | 5/8” | 4,75 | 15,87 | 41,28 | 19,05 | 19,05 | 25,81 | 52,39 | 16 |
| Артикул | X, мм | Y, мм | Z, мм | AA | BB, мм | CC, мм | DD мм | EE, мм | FF | GG, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| AEB10 | 14,0 | 6,35 | 41,28 | 15/16” | 6,35 | 6,35 | 19,05 | 9,52 | 5/16”-18 |
3/8” |
| AEB20 | 20,64 | 6,35 | 60,03 |
1 3/8” |
4,76 | 6,35 | 18,29 | 12,7 | 3/8”-16 | 9/16” |
Запчасти для ускорителя толкателя для пресс-форм AEP

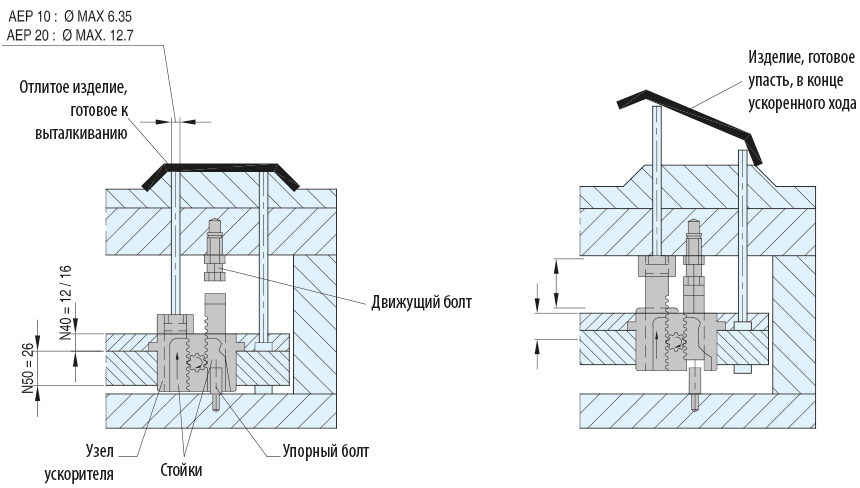

Принцип работы ускорителей выталкивания для пресс-форм DME AEB
F1524 — компактные ускорители выталкивания штифтового типа для пресс-форм. В ассортименте представлены исполнения F152413, F152416 и F152422 с различными монтажными размерами, максимальным ходом и рабочим путем. Для F1524 указаны максимальные значения хода 11,6, 15 и 23,5 мм соответственно, а максимальный рабочий путь составляет 4,4, 5,7 и 9,1 мм. Механизм применяется в системе выталкивания и обеспечивает дополнительное перемещение элементов пресс-формы в ограниченном монтажном пространстве. При использовании F1524 необходимо учитывать конструкцию возвратного механизма: на текущей странице отдельно отмечено, что из-за механического возврата ускорителя возвратные штифты должны устанавливаться в комплекте выталкивателя.

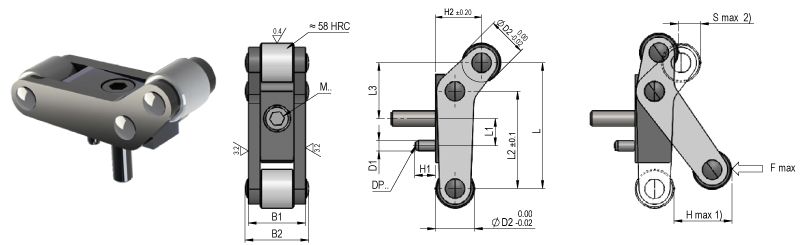

Ускорители выталкивания штифтового типа, мини-исполнение F1524
| Артикул | B1, мм | L, мм | D1, мм | DP, мм | H1, мм | B2, мм | D2, мм | H2, мм | L1, мм | L2, мм | L3, мм | M, мм | H max | S max | F max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F152413 | 13,2 | 25,8 | 2,5 | 2,5 × 10 | 5 | 15 | 8 | 9,46 | 5,9 | 20 | 11,35 | 3 × 12 | 11,6 | 4,4 | 1250 |
| F152416 | 16 | 32,3 | 3 | 3,0 × 12 | 6 | 18,5 | 10 | 11,82 | 7 | 25 | 14,31 | 4 × 16 | 15 | 5,7 | 2500 |
| F152422 | 22 | 48,5 | 4 | 4,0 × 16 | 8 | 25 | 15 | 17,73 | 10,5 | 37,5 | 21,47 | 6 × 25 | 23,5 | 9,1 | 3500 |
Примечание:

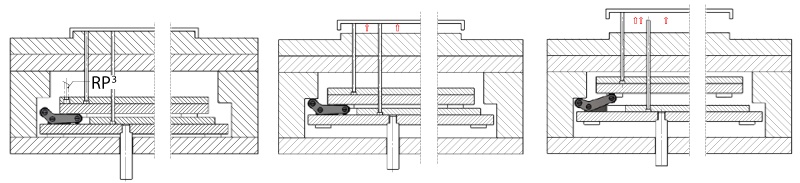

Принцип работы ускорителей выталкивания штифтового типа для пресс-форм F1524
Стандартный ход системы выталкивания не всегда позволяет полностью снять изделие с длинных сердечников, глубоких формообразующих поверхностей и других элементов пресс-формы. В таких случаях дополнительный ход ускорителя позволяет увеличить перемещение толкателя на нужном участке цикла.
Ускорители особенно полезны при производстве тонкостенных изделий, деталей с глубокими ребрами жесткости, поднутрениями и сложной геометрией. Дополнительное перемещение помогает снизить вероятность застревания изделия, его деформации и повреждения при извлечении.
Использование ускорителя позволяет получить дополнительный ход толкателей без изменения основных возможностей термопластавтомата. Механическое решение может быть встроено непосредственно в конструкцию пресс-формы и адаптировано под конкретную систему выталкивания. К основным преимуществам относятся увеличение хода толкателей, более быстрый съем изделия, снижение риска деформации отливки, возможность использования в сложных конструкциях и компактное размещение механизма. Ускорители подходят как для новых пресс-форм, так и для модернизации существующей оснастки.
Ускорители выталкивания используются в пресс-формах для литья пластмасс под давлением, в том числе в многогнездных формах, оснастке с глубокими формообразующими элементами и конструкциях для тонкостенных изделий. Их применение позволяет оптимизировать работу системы выталкивания при серийном производстве, где стабильность съема и продолжительность цикла напрямую влияют на производительность и количество брака.
При выборе необходимо учитывать тип системы выталкивания, требуемый дополнительный ход, монтажные размеры, расположение плит, количество и положение толкателей. Также необходимо проверить совместимость ускорителя с существующей кинематикой пресс-формы. Для DME AEP и AEB важно учитывать монтажные размеры конкретного исполнения. Для F1524 дополнительно проверяются максимальный ход, рабочий путь и требования к возвратным штифтам. При замене установленного компонента удобно использовать его артикул и размеры. Если ускоритель устанавливается в новую пресс-форму, его параметры следует учитывать еще на этапе проектирования системы выталкивания. Это позволяет правильно разместить механизм и обеспечить необходимую последовательность движения элементов.
ВИВТЕХ поставляет ускорители выталкивания для пресс-форм DME AEP, DME AEB MINI и штифтового типа F1524. Компоненты применяются для увеличения скорости и дополнительного хода системы выталкивания, облегчения съема готовых изделий и модернизации существующей оснастки.
Подбор ускорителя выполняется по типу механизма, монтажным размерам, необходимому ходу и конструкции системы выталкивания. При необходимости специалисты ВИВТЕХ помогут подобрать подходящий ускоритель по артикулу, чертежу или размерам пресс-формы.
