Прямые перегородки SEP и NSEP предназначены для систем охлаждения пресс-форм и применяются для организации движения охлаждающей жидкости внутри каналов формы. Изделия представлены в латунном исполнении MS58.
Серия SEP имеет резьбу BSP, а серия NSEP — резьбу NPT. В каталоге доступны варианты с размерами резьбы от 1/16″ до 1″. Для различных типоразмеров предусмотрены исполнения разной длины, что позволяет подобрать перегородку с учётом глубины канала и конструкции пресс-формы.
При подборе необходимо проверить стандарт и размер резьбы, диаметр канала, требуемую длину и монтажные размеры. Резьбы BSP и NPT не являются взаимозаменяемыми, поэтому при замене установленной детали важно точно определить тип подключения.
Для выбора подходящего артикула воспользуйтесь таблицей технических характеристик на этой странице. Если требуется нестандартная длина или другое исполнение, обратитесь к специалистам ВИВТЕХ для уточнения возможности изготовления по индивидуальному заказу.

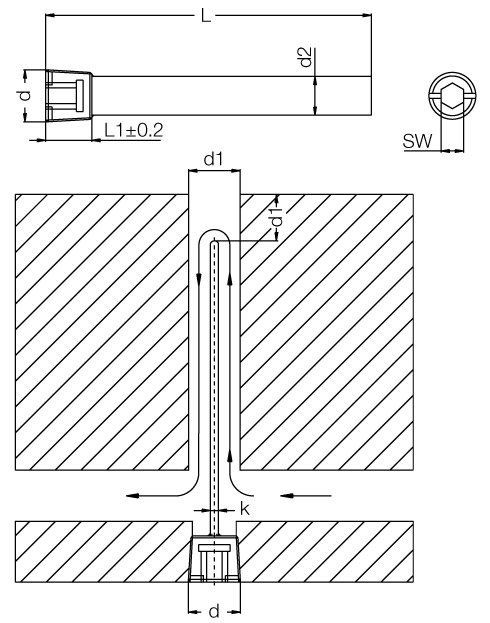

| Резьба BSP Артикул | Резьба NPT Артикул | d | SW | d1 | d2 | L | L1 | k |
|---|---|---|---|---|---|---|---|---|
| SEP 08.100 | NSEP 08.100 | 1/16” | 4 | 6,5 | 6,2 | 101 | 8 | 1,6 |
| SEP 08.200 | NSEP 08.200 | 1/16” | 4 | 6,5 | 6,2 | 203 | 8 | 1,6 |
| SEP 10.100 | NSEP 10.100 | 1/8” | 5 | 8,5 | 8,2 | 100 | 8 | 1,6 |
| SEP 10.120 | NSEP 10.120 | 1/8” | 5 | 8,5 | 8,2 | 120 | 8 | 1,6 |
| SEP 10.130 | NSEP 10.130 | 1/8” | 5 | 8,5 | 8,2 | 130 | 8 | 1,6 |
| SEP 10.150 | NSEP 10.150 | 1/8” | 5 | 8,5 | 8,2 | 150 | 8 | 1,6 |
| SEP 10.175 | NSEP 10.175 | 1/8” | 5 | 8,5 | 8,2 | 175 | 8 | 1,6 |
| SEP 10.200 | NSEP 10.200 | 1/8” | 5 | 8,5 | 8,2 | 200 | 8 | 1,6 |
| SEP 13.100 | NSEP 13.100 | 1/4” | 7 | 11,5 | 11,2 | 100 | 10 | 2,4 |
| SEP 13.120 | NSEP 13.120 | 1/4” | 7 | 11,5 | 11,2 | 120 | 10 | 2,4 |
| SEP 13.131 | NSEP 13.131 | 1/4” | 7 | 11,5 | 11,2 | 131 | 10 | 2,4 |
| SEP 13.150 | NSEP 13.150 | 1/4” | 7 | 11,5 | 11,2 | 150 | 10 | 2,4 |
| SEP 13.175 | NSEP 13.175 | 1/4” | 7 | 11,5 | 11,2 | 175 | 10 | 2,4 |
| SEP 13.200 | NSEP 13.200 | 1/4” | 7 | 11,5 | 11,2 | 200 | 10 | 2,4 |
| SEP 13.225 | NSEP 13.225 | 1/4” | 7 | 11,5 | 11,2 | 225 | 10 | 2,4 |
| SEP 13.250 | NSEP 13.250 | 1/4” | 7 | 11,5 | 11,2 | 250 | 10 | 2,4 |
| SEP 17.150 | NSEP 17.150 | 3/8” | 10 | 15 | 14,7 | 150 | 10 | 2,4 |
| SEP 17.175 | NSEP 17.175 | 3/8” | 10 | 15 | 14,7 | 175 | 10 | 2,4 |
| SEP 17.200 | NSEP 17.200 | 3/8” | 10 | 15 | 14,7 | 200 | 10 | 2,4 |
| SEP 17.225 | NSEP 17.225 | 3/8” | 10 | 15 | 14,7 | 225 | 10 | 2,4 |
| SEP 17.250 | NSEP 17.250 | 3/8” | 10 | 15 | 14,7 | 250 | 10 | 2,4 |
| SEP 17.275 | NSEP 17.275 | 3/8” | 10 | 15 | 14,7 | 275 | 10 | 2,4 |
| SEP 17.300 | NSEP 17.300 | 3/8” | 10 | 15 | 14,7 | 300 | 10 | 2,4 |
| SEP 21.200 | NSEP 21.200 | 1/2” | 10 | 18,5 | 18,2 | 203 | 10 | 2,4 |
| SEP 21.400 | NSEP 21.400 | 1/2” | 10 | 18,5 | 18,2 | 400 | 10 | 2,4 |
| SEP 26.300 | NSEP 26.300 | 3/4” | 12 | 23,5 | 23,2 | 300 | 12 | 3,2 |
| SEP 26.309 | NSEP 26.309 | 3/4” | 12 | 23,5 | 23,2 | 309 | 12 | 3,2 |
| SEP 26.500 | NSEP 26.500 | 3/4” | 12 | 23,5 | 23,2 | 500 | 12 | 3,2 |
| SEP 33.400 | NSEP 33.400 | 1” | 12 | 28,5 | 28,2 | 406 | 12 | 3,2 |
| SEP 33.600 | NSEP 33.600 | 1” | 12 | 28,5 | 28,2 | 610 | 12 | 3,2 |
ВИВТЕХ предлагает прямые перегородки для охлаждения пресс-форм в различных типоразмерах. Для подбора и расчёта заказа сообщите специалистам тип резьбы, размеры канала и необходимую длину либо приложите чертёж или фотографию установленного элемента.
