ВИВТЕХ поставляет крепежные и установочные элементы для изготовления, сборки, ремонта и обслуживания литьевых пресс-форм. В ассортименте представлены винты, установочные штифты, установочные винты с шариком и пружиной, стопорные кольца, пружинные и плоские шайбы, опорные шайбы для системы выталкивания, ступенчатые винты, фиксаторы и другие стандартные детали для надежного соединения, позиционирования и фиксации элементов пресс-формы.
Крепеж для пресс-форм используется при сборке плит, установке и фиксации стандартных компонентов, ограничении перемещения деталей и обеспечении правильного взаимного положения элементов оснастки. Установочные штифты позволяют точно позиционировать сопрягаемые детали, стопорные кольца фиксируют компоненты на валах и в отверстиях, а подпружиненные установочные винты применяются для фиксации отдельных подвижных элементов. Шайбы используются для распределения нагрузки, компенсации посадочных размеров и дополнительной фиксации соединений.
Стандартные крепежные элементы для пресс-форм позволяют использовать готовые детали с заданными размерами и характеристиками вместо изготовления каждого компонента по индивидуальному чертежу. Это упрощает проектирование и сборку оснастки, сокращает сроки ремонта и позволяет быстро заменить изношенную или поврежденную деталь без существенного изменения конструкции пресс-формы.
Комплектующие представлены в различных типоразмерах, исполнениях и по распространенным международным стандартам. При выборе необходимо учитывать назначение детали, размеры посадочного места, тип соединения, рабочие нагрузки и конструктивные особенности пресс-формы. Подбор можно выполнить по артикулу, размерам, чертежу или техническим

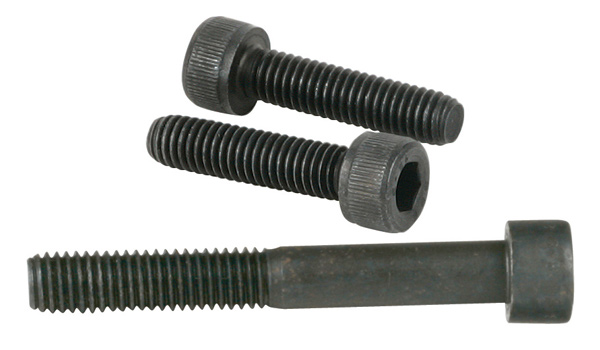

В каталоге представлены различные типы винтов для сборки и крепления элементов пресс-формы. В зависимости от конструкции используются винты с потайной головкой, винты с головкой под внутренний шестигранник, ступенчатые винты и специальные крепежные элементы.

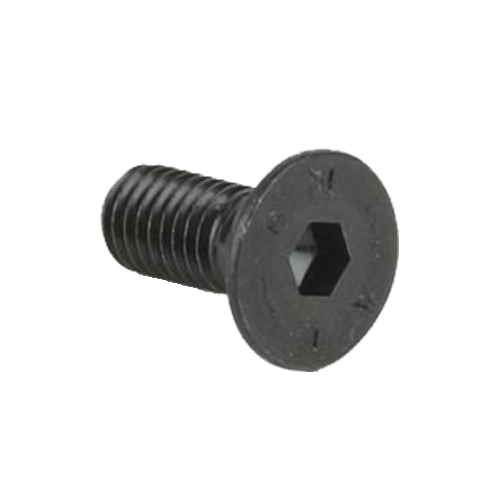

Для стандартной сборки применяются винты DIN 912 различных классов прочности, а также винты с потайной головкой SM по DIN 7991. В зависимости от исполнения доступны варианты с классом прочности 10.9 и 12.9. Для специальных узлов применяются ступенчатые винты PM и WZ412, которые могут использоваться не только как крепеж, но и как конструктивные элементы для ограничения перемещения плит.
При выборе винта необходимо учитывать диаметр и шаг резьбы, длину, форму головки, класс прочности, материал и условия эксплуатации. Для пресс-форм важно использовать крепеж, соответствующий конструкции конкретной плиты или узла.

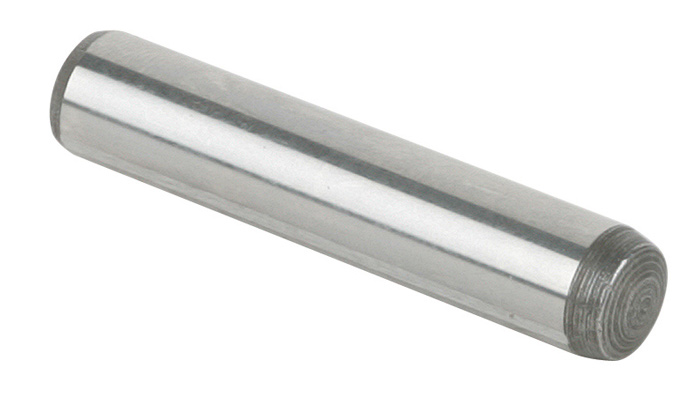

Установочные штифты применяются для точного позиционирования и центрирования деталей при сборке пресс-формы. Они помогают сохранять заданное взаимное положение плит и компонентов оснастки и воспринимать возникающие при эксплуатации поперечные нагрузки.

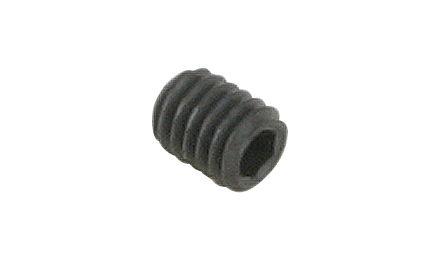

В ассортименте представлены установочные штифты WZ7005 с внутренней резьбой по DIN EN 28735, штифты DP по DIN 6325 / ISO 8734 и резьбовые штифты GS913 по DIN 913 / ISO 4026. Для отдельных исполнений указаны высокая твердость и точная шлифованная поверхность, что особенно важно для прецизионного позиционирования деталей.
Штифты с внутренней резьбой удобны при обслуживании, поскольку позволяют извлекать элемент из глухого отверстия без повреждения посадочного места.

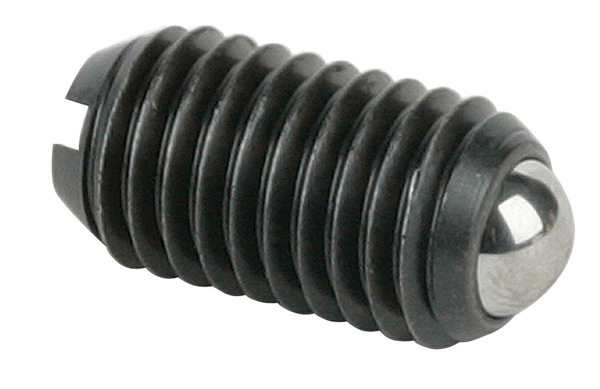

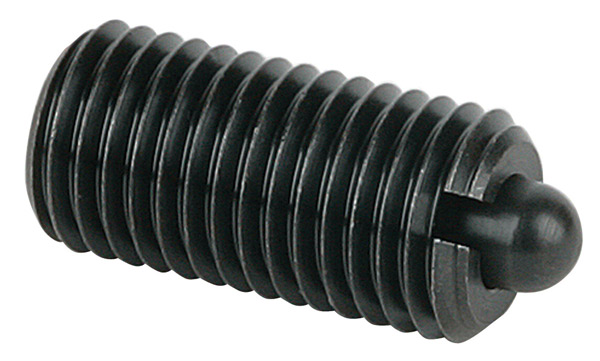

Для фиксации подвижных деталей и отдельных элементов пресс-формы применяются подпружиненные установочные винты с шариком. Они создают точечное усилие прижима и позволяют фиксировать положение ползунов и других деталей конструкции.
В ассортименте представлены фиксаторы FD с шариком, нержавеющие FDV, фиксаторы FM со шлицем под плоскую отвертку и WZ8090 с внутренним шестигранником. Для отдельных исполнений указаны рабочие температуры до 100 °C и до 350 °C.
Такие элементы удобны в конструкциях, где требуется фиксированное положение детали, но при этом необходимо сохранить возможность ее ручного перемещения или регулировки.

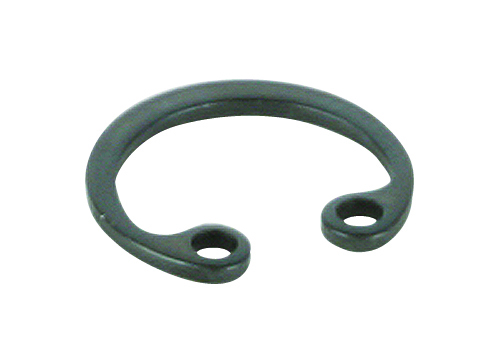

Стопорные кольца используются для осевой фиксации деталей в отверстиях и на валах. Они применяются в различных узлах пресс-формы и позволяют надежно удерживать компоненты без использования дополнительных крепежных деталей.
В каталоге представлены внутренние стопорные кольца R053 по DIN 472 и наружные стопорные кольца R53 по DIN 471. Внутренние кольца используются для фиксации деталей в отверстиях, а наружные — для крепления элементов на валах. Наружные стопорные кольца также применяются для фиксации шариковых сепараторов направляющих пресс-форм и штампов.
При подборе важно учитывать диаметр посадочного отверстия или вала и соответствие кольца стандартному размеру канавки.

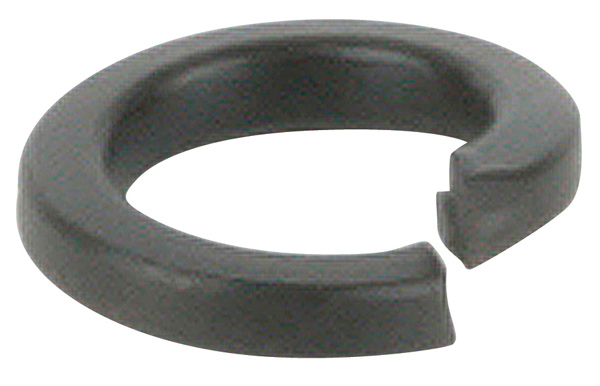

Шайбы применяются совместно с крепежом и другими деталями пресс-формы для распределения нагрузки, компенсации посадочных размеров и надежной фиксации соединения. В разделе представлены пружинные шайбы R54, плоские шайбы R18 и опорные шайбы SB для плит выталкивания пресс-форм.
Опорные шайбы системы выталкивания используются в соответствующих узлах пресс-формы и подбираются с учетом конструкции плиты и применяемых компонентов.
Для соединения плит пресс-форм используются стяжные винты и другие крепежные элементы, рассчитанные на восприятие значительных нагрузок при сборке и эксплуатации оснастки.
Крепеж должен обеспечивать надежное соединение плит и при этом соответствовать предусмотренным конструкцией резьбовым отверстиям и посадочным размерам. При выборе необходимо учитывать длину резьбовой части и доступное пространство для монтажа.

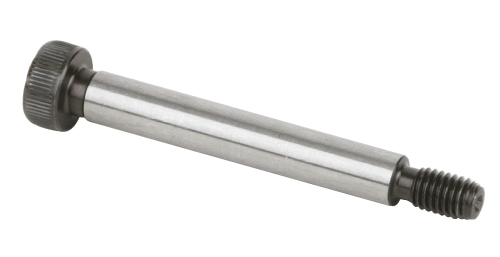

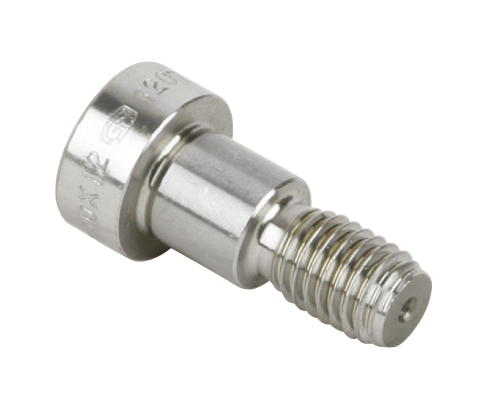

Ступенчатые винты WZ412 по DIN 267 и аналогичные исполнения из нержавеющей стали имеют цилиндрический участок определенной длины. Такие детали могут использоваться в качестве тяг и ограничителей хода плит пресс-формы.
Использование стандартного ступенчатого винта позволяет решить конструктивную задачу без изготовления отдельной детали по индивидуальному чертежу. Конкретное исполнение подбирается по диаметру, длине и размеру цилиндрического участка.
При ремонте пресс-форм часто требуется заменить небольшие стандартные детали, которые испытывают постоянные механические нагрузки. К ним относятся винты, установочные штифты, стопорные кольца, фиксаторы и шайбы.
Замена стандартного компонента по оригинальному артикулу или размерам позволяет сохранить существующую конструкцию оснастки и избежать изготовления новой детали. Особенно удобно использовать стандартные позиции при ремонте импортных пресс-форм, для которых необходимо подобрать аналог по каталогу.
В ассортименте представлены компоненты, изготовленные по распространенным международным стандартам DIN, ISO и другим нормативам. Для различных изделий используются конструкционные, инструментальные, закаленные и нержавеющие стали.
Например, установочные штифты WZ7005 имеют твердость 650–750 HV30, а штифты DP соответствуют DIN 6325 / ISO 8734. Для подпружиненных фиксаторов FDV применяется нержавеющая сталь 1.4305. Такие характеристики позволяют подобрать компонент с учетом требований конкретного узла пресс-формы.
При подборе необходимо учитывать назначение детали, размеры и посадочные места, тип соединения, рабочую нагрузку, материал и условия эксплуатации. Для винтов важны резьба, длина и класс прочности, для штифтов — диаметр, длина и точность посадки, для стопорных колец — диаметр вала или отверстия и размеры канавки.
Если необходимо заменить установленный компонент, наиболее надежный способ — подобрать его по артикулу или основным размерам. При отсутствии маркировки можно использовать чертеж, фотографию или размеры существующей детали.
ВИВТЕХ поставляет стандартные крепежные и установочные элементы для литьевых пресс-форм: винты, штифты, ступенчатые и установочные винты, подпружиненные фиксаторы, стопорные кольца, пружинные и плоские шайбы, опорные элементы для системы выталкивания и другие компоненты.
Комплектующие подходят для изготовления новых пресс-форм, ремонта и модернизации существующей оснастки. Подбор выполняется по артикулу, стандарту, размерам, материалу и конструктивным требованиям.
Если точный артикул неизвестен, специалисты ВИВТЕХ помогут подобрать подходящий крепеж или установочный элемент по чертежу, размерам или фотографии детали.
