Быстроразъемные соединения EBS 620 предназначены для оперативного подключения и отключения шлангов и трубопроводов в системах подачи воды и других жидкостей. БРС позволяют быстро разъединять линии при обслуживании оборудования, замене оснастки или проведении очистки без необходимости каждый раз демонтировать резьбовые соединения.
Серия EBS 620 применяется в системах охлаждения пресс-форм для литья пластмасс, латуни и алюминия, сантехнических системах, подключениях садовых шлангов, прачечных, мастерских и оборудовании для мойки и очистки. Благодаря разнообразию вариантов присоединения соединения можно использовать в разных промышленных и хозяйственных системах.
Температурные характеристики необходимо учитывать при выборе конкретного исполнения. В техническом PDF-каталоге EBS 620 указан диапазон от −20 до +100 °C. Перед заказом следует сверить его с актуальной спецификацией поставляемого исполнения.
|
|||||||

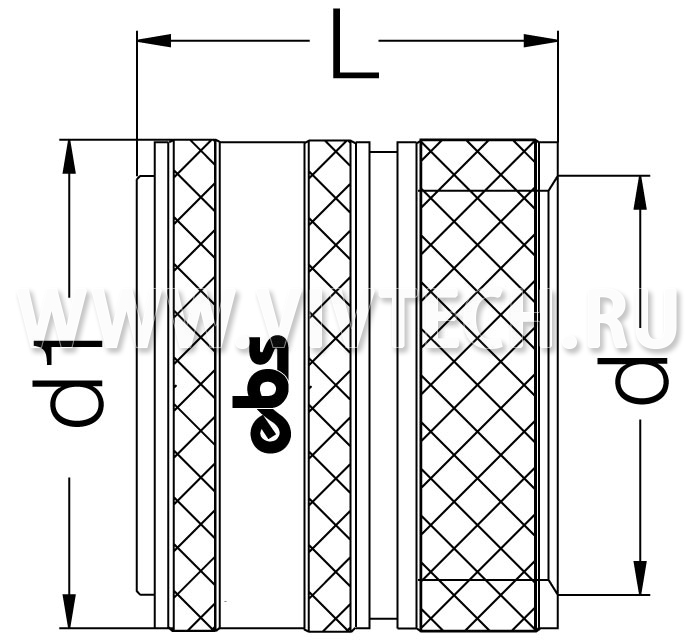

| Артикул | d | d1 | L | ||||
| 620 DGB 26 | BSP 3/4” | 30 | 45 | ||||
|
|
|||||||
| Артикул | d | d1 | L | ||||
| 620 DG 26 | BSP 3/4” | 30 | 30 | ||||
|
|
||||||||
| Артикул | d | d1 | L | L1 | ||||
| 620 HG 09 | 9 мм | 30 | 55 | 23 | ||||
| 620 HG 13 | 13 мм | 30 | 55 | 23 | ||||
| 620 HG 16 | 16 мм | 30 | 55 | 23 | ||||
| 620 HG 19 | 19 мм | 30 | 55 | 23 | ||||
|
|
|||||||||
| Артикул | d | d1 | L | L1 | |||||
| 620 GR 09 | 9 мм | G3/4” | 31 | 23 | |||||
| 620 GR 13 | 13 мм | G3/4” | 31 | 23 | |||||
| 620 GR 16 | 16 мм | G3/4” | 31 | 23 | |||||
| 620 GR 19 | 19 мм | G3/4” | 31 | 23 | |||||
|
|
|||||||
| Артикул | d | d1 | L | ||||
| 620 DR 13 | BSP 1/4” | 19 | 18 | ||||
| 620 DR 17 | BSP 3/8” | 19 | 18 | ||||
| 620 DR 21 | BSP 1/2” | 24 | 18 | ||||
| 620 DR M22 | M22x1 | 25 | 18 | ||||
| 620 DR 26 | BSP 3/4” | 30 | 18 | ||||
|
|
|||||||||
| Артикул | d | L | L1 | SW | |||||
| 620 ER 13 | BSP 1/4” | 18 | 9 | 19 | |||||
| 620 ER 17 | BSP 3/8” | 18 | 9 | 19 | |||||
| 620 ER 21 | BSP 1/2” | 18 | 12 | 22 | |||||
| 620 ER 26 | BSP 3/4” | 18 | 14 | 30 | |||||
| 620 ER 33 | BSP 1” | 18 | 15 | 34 | |||||
|
|
|||||||
| Артикул | d | d1 | L | ||||
| 620 DR 13 | BSP 1/4” | 19 | 18 | ||||
| 620 DR 17 | BSP 3/8” | 19 | 18 | ||||
| 620 DR 21 | BSP 1/2” | 24 | 18 | ||||
| 620 DR M22 | M22x1 | 25 | 18 | ||||
| 620 DR 26 | BSP 3/4” | 30 | 18 | ||||
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В серии EBS 620 предусмотрены проходные соединения со свободным протоком, муфты с односторонним клапаном и исполнения с двусторонним клапаном. Выбор зависит от того, требуется ли перекрывать поток со стороны муфты, ниппеля или с обеих сторон при разъединении.
Проходные исполнения подходят для систем, где важно обеспечить свободное движение рабочей жидкости. Варианты с клапанами помогают ограничивать вытекание жидкости при отсоединении компонентов. При подборе необходимо учитывать конструкцию обеих соединяемых частей и совместимость муфты с ниппелем.
В каталоге представлены прямые муфты с резьбовым присоединением и под шланг, а также ниппели с внутренней и наружной резьбой и исполнения под шланг. Доступны резьбовые варианты BSP, метрическое присоединение M22×1 и шланговые исполнения диаметром 9, 13, 16 и 19 мм.
При выборе быстросъемного соединения важно правильно определить диаметр шланга или резьбы, тип клапана, материал корпуса и уплотнений. Артикулы и установочные размеры приведены в таблицах на странице.
Компания ВИВТЕХ поставляет быстроразъемные соединения для воды и комплектующие для промышленного оборудования. Чтобы подобрать БРС EBS 620, необходимо учитывать условия эксплуатации, рабочее давление, температурный режим и конфигурацию присоединения. По артикулам и техническим характеристикам каталога можно выбрать подходящие муфты и ниппели для конкретной системы.
