Контроллеры горячеканальной системы EMP Compacta

Долговечность горячеканальной системы пресс-формы, а также качество получаемых пластмассовых деталей напрямую связаны с точностью поддержания и регулирования температуры нагревателей горячеканальной системы.
Термоконтроллеры горячеканальных систем (ГКС) серии Compacta 1, производства компании EMP (Италия), считаются по оправу одними из самых функциональных и надежных контроллеров температур горячего канала пресс-форм в своём классе. Они основаны по принципу модульной схемы, т.е. за каждый канал контроллера управления отвечает отдельный съёмные модуль. Все модули взаимозаменяемые и универсальные. Полностью цифровое микропроцессорное управление с PID-контролем, мониторинг температуры в режиме реального времени, автоматическая настройка, защита от электростатики, система сигнализации и блокировки.
Контроллер горячего канала пресс-формы EMP

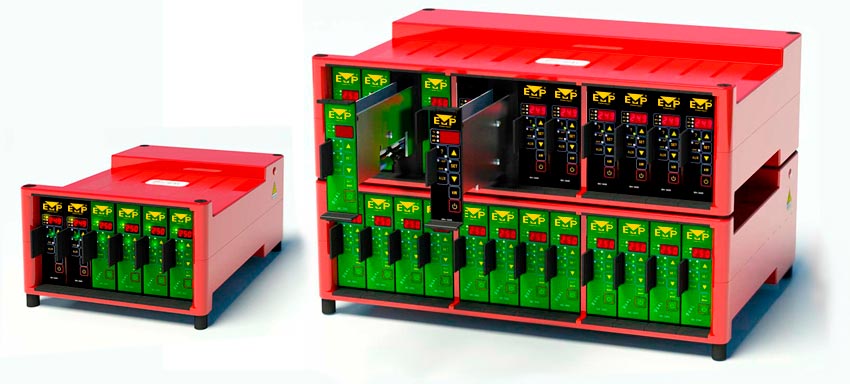

Стоика серии MPX представляют собой корпус, выполненный из ABS, в который устанавливаются модули контроллера . Существуют следующие размеры стандартных стоек:

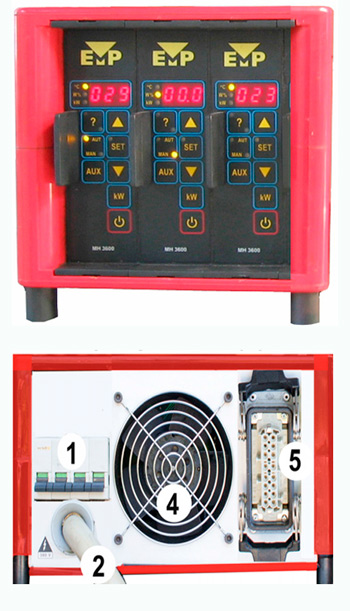

- Для 3-х модулей, модель CESIMPX03, габаритные размеры: 170 x 370 x 174 мм;
- Для 6 модулей, модель CESIMPX06, габаритные размеры: 290 x 370 x 174 мм;
- Для 12-и модулей, модель CESIMPX12 габаритные размеры: 550 x 370 x 174 мм.
Одинаковые стойки могут устанавливаться и фиксироваться в стеллажи. Максимальный размер стеллажа может состоять из 8-и стоек контроллеров горячеканальной системы по 12 зон, итого максимально 96 зон.
Стойки, в которых размещены модули терморегуляции, полностью пассивны: в них нет активных устройств, кроме вентиляторов охлаждения. Измерительные цепи термопар, логических блоков управления и устройств электропитания (включая защитные предохранители) находятся на борту каждого модуля. Этот выбор в архитектуре системы «Compact 1» имеет важные преимущества:
- В случае необходимости пользователь можно легко самостоятельно добавить или заменить модуль контроллера горячего канала пресс-формы;
- Предохранители и силовые агрегаты можно также заменять самостоятельно без опасности повреждения электрическим током;
- Возможный выход из строя одного из модуля горячеканальной системы никак не влияет на остальные модули.

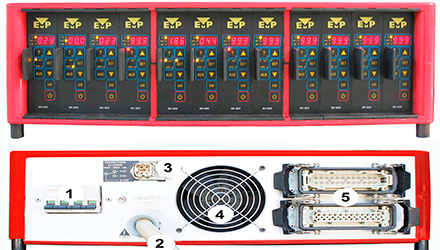

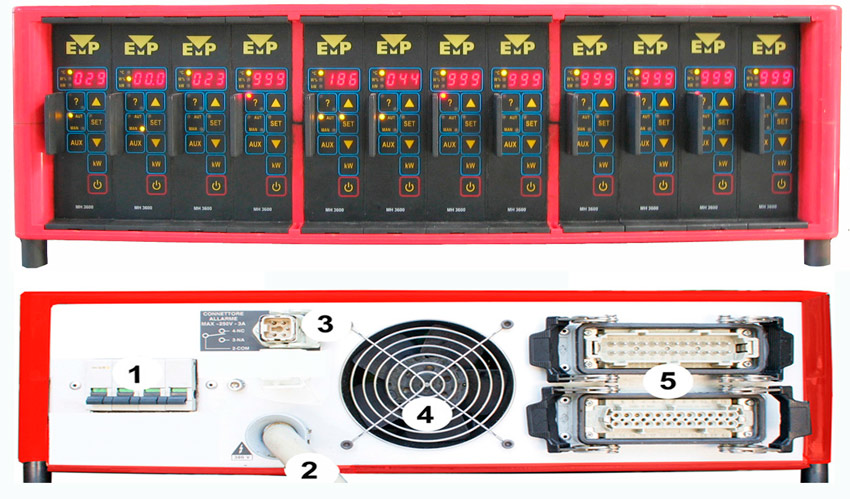

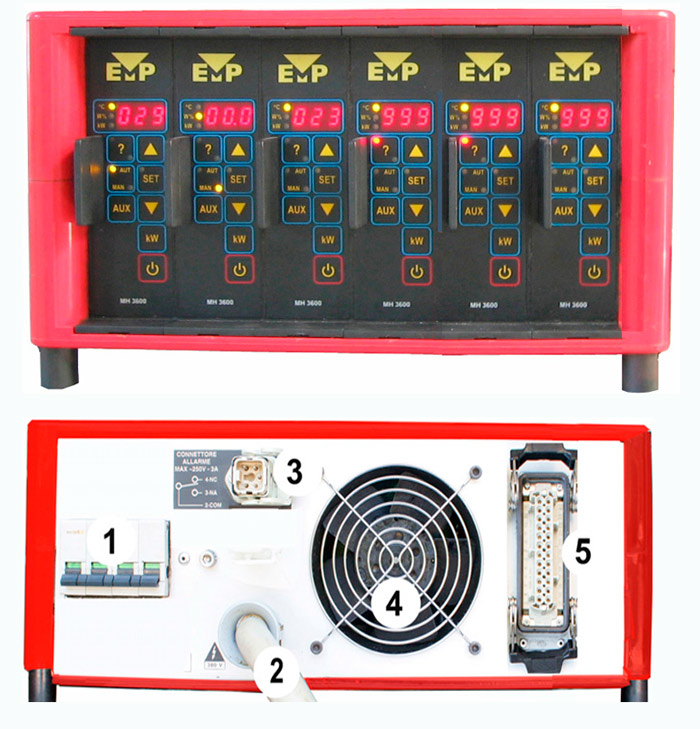

1. Выключатель;
2. Кабель питания, 3 PH + N, длиной 4 метра;
3. Контактный разъем для сигнализации
4. Охлаждающий вентилятор
5. Многополюсный разъем для термопар и нагревателей
Электропитание: 3N~ 380 ÷ 415V ± 10% ; 50/60Hz
Модули для контроллеров горячеканальных систем ГКС
К каждой зоне подключена одна термопара и питание сети. Все стойки всегда поставляются полностью подключенными, независимо от количества вставленных модулей. Например, вы можете купить 12-канальный терморегулятор для ГКС с установленными только четырьмя модулями: в дальнейшем будет легко добавить один или несколько модулей, не возвращая контроллер изготовителю.

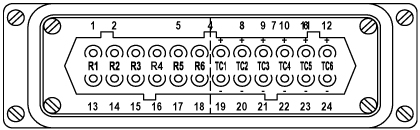

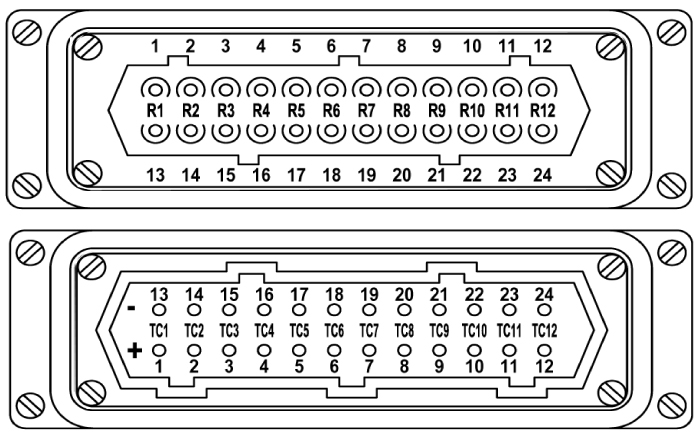

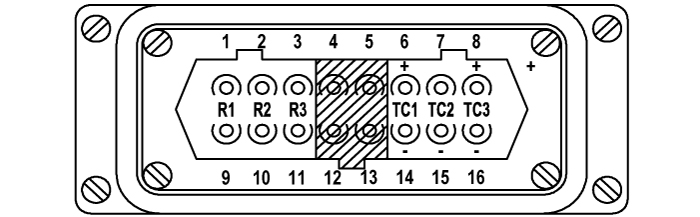

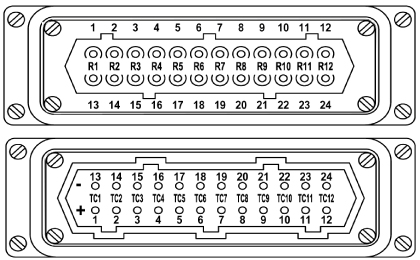

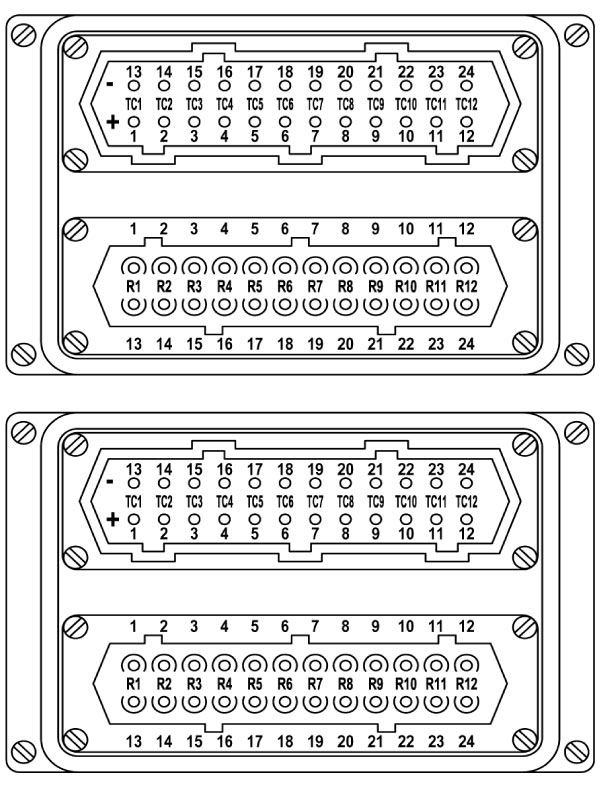

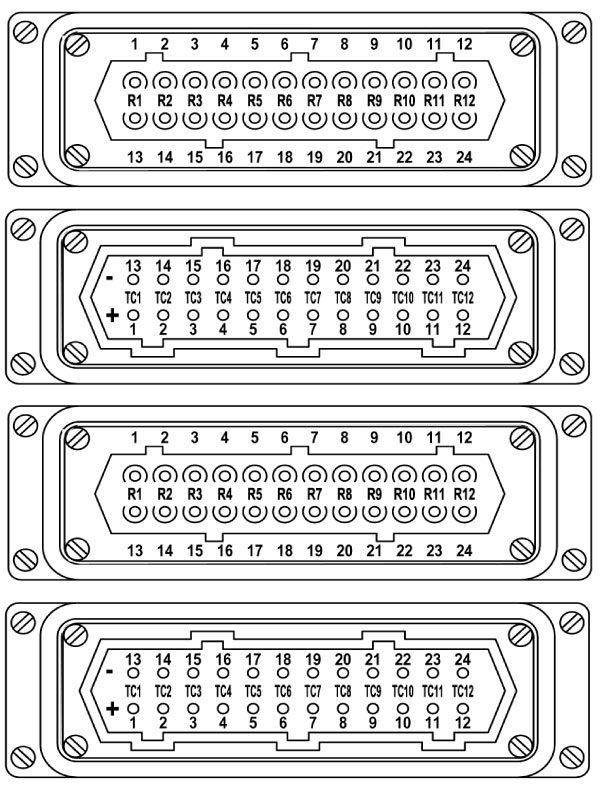

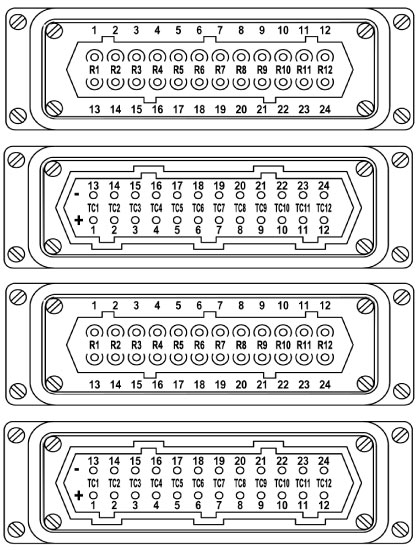

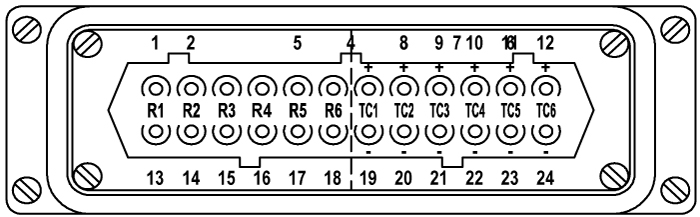

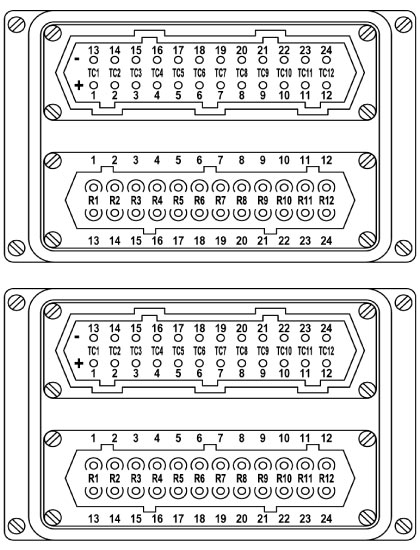

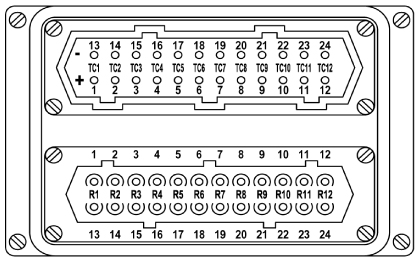

Электрические разъемы температурных контроллеров для ГКС
В стойках серии MPX используется пара контактов для подключения термопары и пара контактов для подачи питания на нагреватель (и) для каждой зоны стойки.

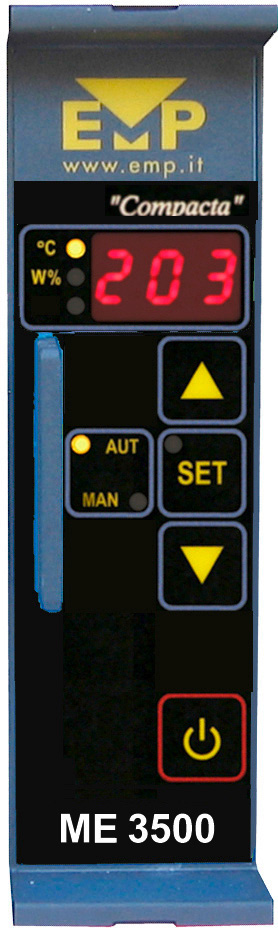

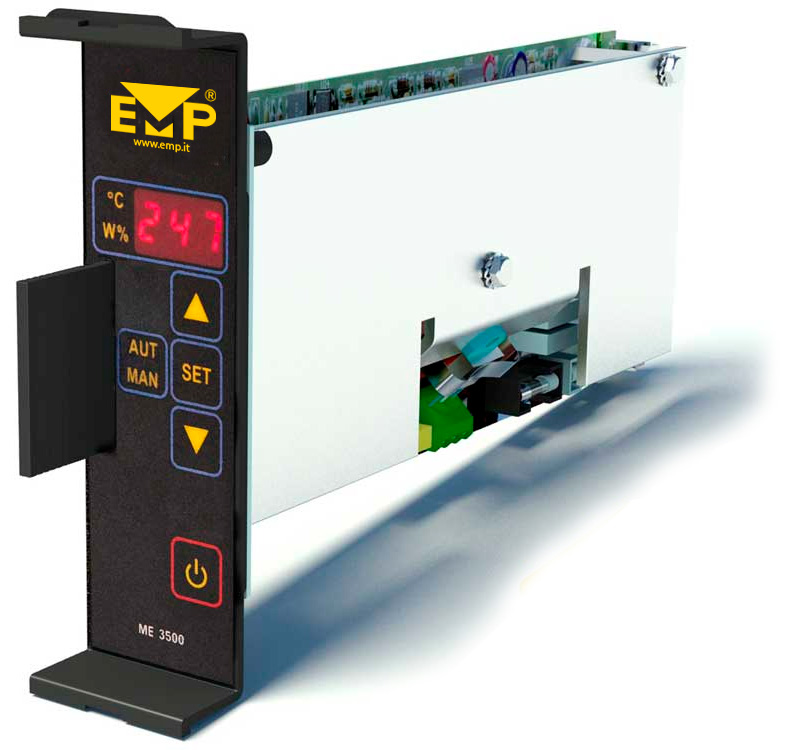

Модуль ME 3500 (контроль одной зоны) для контроллера горячего канала пресс-формы EMP Compacta 1
|
Нагреватели |
|
Мощность: 3600 Вт 230 В |
N. 1 | 25A изолированный TRIAC |
N. 1 | Высокоскоростной предохранитель 16А |
N. 1 |
Термопара |
Стандарт Опция |
Изолированные и неизолированные Fe-Cost (J) 0 ÷ 500°C Cr-Al (K) 0 ÷ 800°C |
|
Режим работы |
AUT MAN |
Автоматический Ручной |
Функции | Описание |
Smart-PDI |
Быстрое управление, благодаря мощному микропроцессору, который позволяет ему с интервалом всего в 100 мс реализовывать все функции управления. |
DS-p |
Dynamic Set-point: автоматически изменяет подаваемую на нагреватели мощность, необходимую для изменения температуры, в единицу времени (° C/мин) (оптимальное программирование с завода составляет 0,33 ° C / сек = 20 ° C / мин). Все нагреватели одновременно достигают рабочей температуры. |
Adat-plus |
Обеспечивает постепенное повышение температуры, так что весь период запуска фактически является фазой плавного пуска. Также минимизирует нагрузку нагревателей во время циклов впрыска. |
HPM | Нет в данной модели |
Q-Watt | Нет в данной модели |
Auto-swap | Автоматически переключает рабочий режим в ручной в случае поломки термопары |
LPW | Ограничивает максимальную мощность, подаваемую на термопару, в случае её короткого замыкания |
PW Alarm | Сигнал о повреждении нагревателей |
TC Alarm | Сигнал о повреждении термопар |

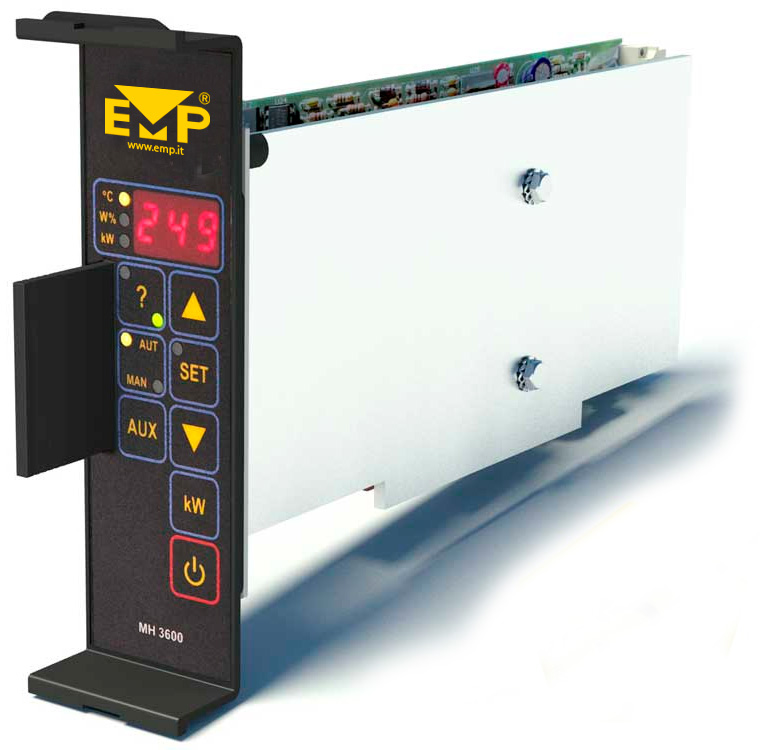

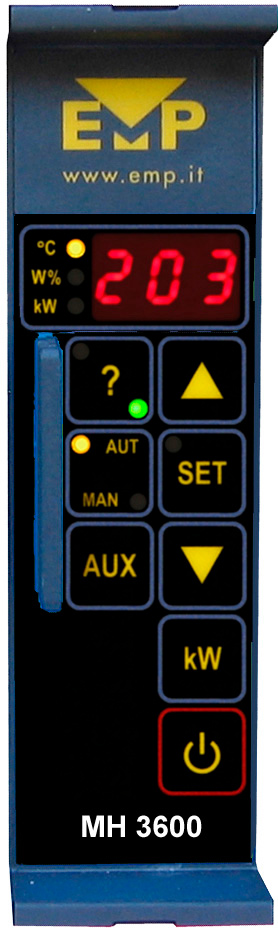

Модуль ME 3600 (контроль одной зоны) для горячеканального контроллера EMP Compacta 1
|
Нагреватели |
|
Мощность: 3600 Вт 230 В |
Стандарт |
Твердотельное реле (SSR) 25A Высокоскоростной предохранитель 16A |
Опциия стоика MCX |
Суммарная мощность: 4400W - 230V (при разделении на 2 группы по 2200W макс.) 25A Твердотельное реле (SSR) 20A высоко скоростной предохранитель |
|
Термопара |
Стандарт Опция |
Изолированные и неизолированные Fe-Cost (J) 0 ÷ 500°C Cr-Al (K) 0 ÷ 800°C Cu-Cost; (T) 0 ÷ 400°C |
|
Режим работы |
AUT MAN |
Автоматический Ручной Термометрический |
Функции | Описание |
Smart-PDI |
Быстрое управление, благодаря мощному микропроцессору, который позволяет ему с интервалом всего в 100 мс реализовывать все функции управления. |
DS-p |
Dynamic Set-point: автоматически изменяет подаваемую на нагреватели мощность, необходимую для изменения температуры, в единицу времени (° C/мин) (оптимальное программирование с завода составляет 0,33 ° C / сек = 20 ° C / мин). Все нагреватели одновременно достигают рабочей температуры. |
Adat-plus |
Обеспечивает постепенное повышение температуры, так что весь период запуска фактически является фазой плавного пуска. Также минимизирует нагрузку нагревателей во время циклов впрыска. |
HPM |
Система контроля нагревателей, которая может измерять мощность подключенных нагревателей и сообщать о любых изменениях (пример: отключение одного из нескольких нагревателей, подключенных параллельно). |
Q-Watt |
При нажатии кнопки KW на дисплее отображается мощность (в кВт), потребляемая в данный момент. |
Auto-swap | Автоматически переключает рабочий режим в ручной в случае поломки термопары |
LPW | Ограничивает максимальную мощность, подаваемую на термопару, в случае её короткого замыкания |
PW Alarm | Сигнал о повреждении нагревателей |
TC Alarm | Сигнал о повреждении термопар |

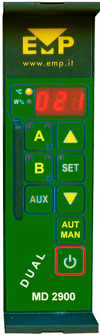

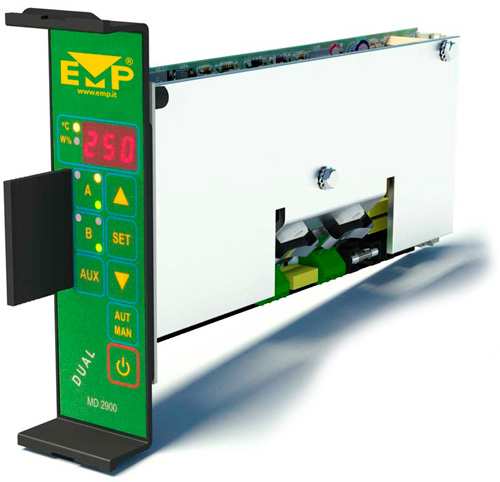

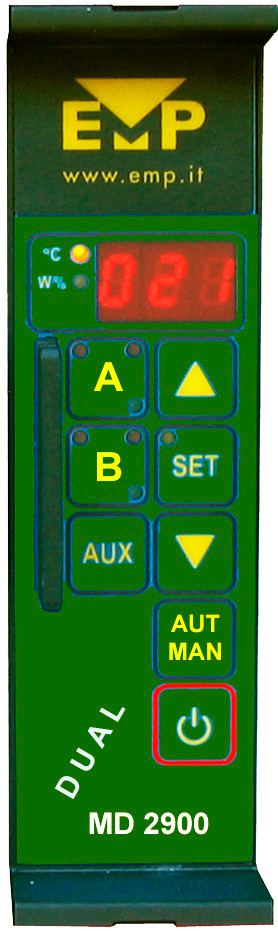

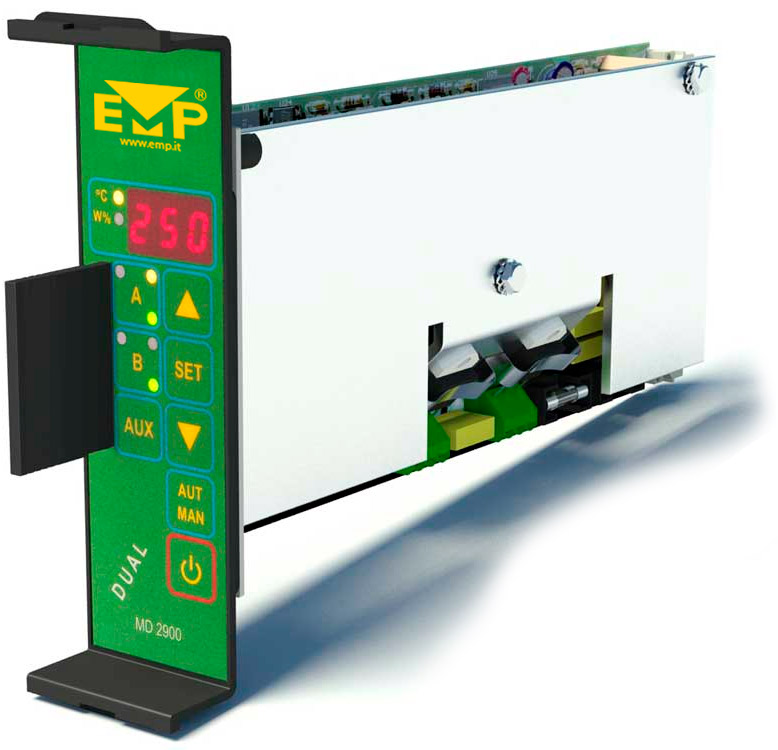

Модуль ME 2900 (контроль двух зон) для горячеканального термоконтроллера EMP Compacta 1
|
Нагреватели |
|
Мощность: 2х1800 Вт 230 В |
Стандарт |
Твердотельное реле (SSR) 25A Высокоскоростной предохранитель 4A |
Опциия стоика MCX |
Суммарная мощность: 4400W - 230V (при разделении на 2 группы по 2200W макс.) 25A Твердотельное реле (SSR) 20A высоко скоростной предохранитель |
|
Термопара |
Стандарт Опция |
Изолированные и неизолированные Fe-Cost (J) 0 ÷ 500°C Cr-Al (K) 0 ÷ 800°C |
|
Режим работы |
AUT MAN |
Автоматический Ручной Нестабилизированный выход |
Двойной источник питания для того чтобы обеспечить выход для 2 нагревателей, оснащенный устройством вторичной защиты, которое прерывает подачу питания в случае внешнего или внутреннего сбоя модуля. Отключается только проблемный нагреватель, а другой продолжает работать в обычном режиме. |
|
Функции | Описание |
Smart-PDI |
Быстрое управление, благодаря мощному микропроцессору, который позволяет ему с интервалом всего в 100 мс реализовывать все функции управления. |
DS-p |
Dynamic Set-point: автоматически изменяет подаваемую на нагреватели мощность, необходимую для изменения температуры, в единицу времени (° C/мин) (оптимальное программирование с завода составляет 0,33 ° C / сек = 20 ° C / мин). Все нагреватели одновременно достигают рабочей температуры. |
Adat-plus |
Обеспечивает постепенное повышение температуры, так что весь период запуска фактически является фазой плавного пуска. Также минимизирует нагрузку нагревателей во время циклов впрыска. |
HPM |
Нет в данной модели |
Q-Watt |
Нет в данной модели |
Auto-swap | Автоматически переключает рабочий режим в ручной в случае поломки термопары |
LPW | Ограничивает максимальную мощность, подаваемую на термопару, в случае её короткого замыкания |
PW Alarm | Сигнал о повреждении нагревателей |
TC Alarm | Сигнал о повреждении термопар |
