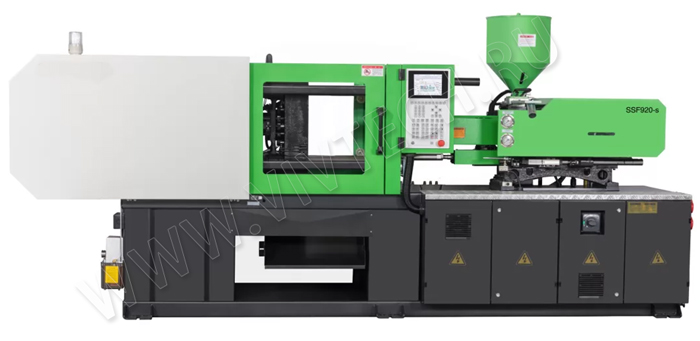

Гидравлический ТПА SSF 920
| Модель | SSF920 | |||
| Типоразмер шнека |
A |
B | C | |
| Узел Впрыска | ||||
| Диаметр шнека | мм | 32 | 34 | 36 |
| Отношение L/D | - | 24,8 | 22 | 20 |
| Теоретический объем впрыска | см3 | 116 | 139 | 164 |
| Вес впрыска(PS) | г | 105 | 126 | 149 |
| Пластификация | г/сек | 10,4 | 11,6 | 13 |
| Скорость впрыска | г/сек | 72 | 86 | 101 |
| Максимальное давление впрыска | МПа | 232 | 194 | 164 |
| Максимальная скорость вращения шнека | об/мин | 180 | ||
| Узел смыкания | ||||
| Усилие запирания | кН | 920 | ||
| Максимальное открытие пресс-формы | мм | 330 | ||
| Расстояние между колоннами | мм | 370 х 370 | ||
| Максимальная толщина пресс-формы | мм | 400 | ||
| Минимальная толщина пресс-формы | мм | 150 | ||
| Максимальный ход толкателей | мм | 100 | ||
| Усилие толкателей | кН | 31 | ||
| Количество толкателей | шт. | 5 | ||
| Другие характеристики | ||||
| Диаметр установочного отверстия | мм | 125 | ||
| Давление в гидросистеме | МПа | 16 | ||
| Мощность насоса | кВт | 9 | ||
| Мощность серводвигателя | кВт | 12 | ||
| Мощность нагревательных элементов | кВт | 7,2 | ||
| Объем бака | л | 150 | ||
| Вес | т | 3,4 | ||
| Габаритные размеры | мм | 4200 х 1200 х 1650 | ||

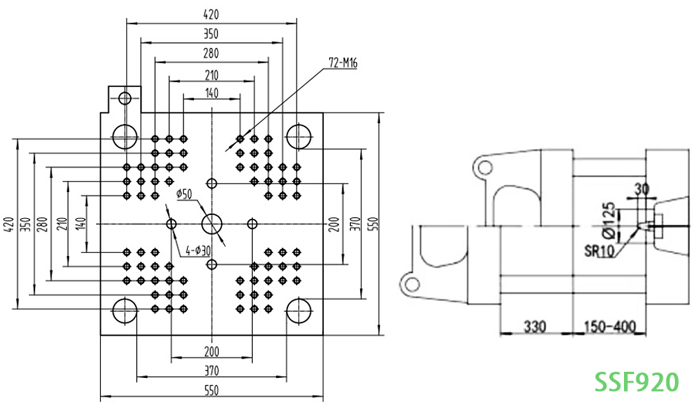

Чертежи плит термопластавтомата SSF920
