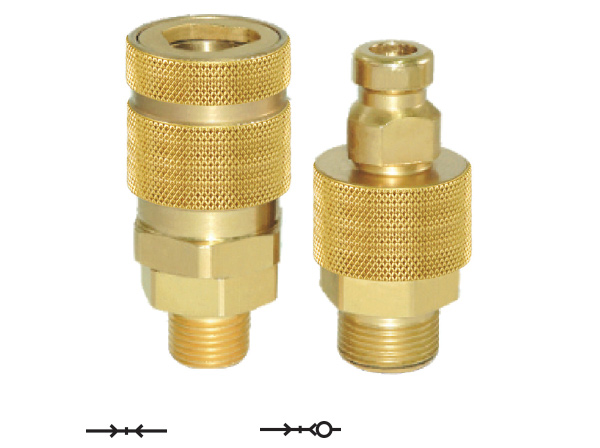

Варианты исполнения и артикулы БРС EBS 705K

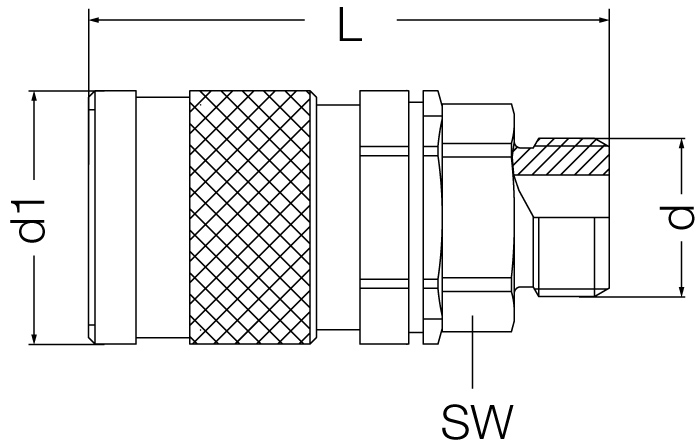

БРС муфта / розетка с наружной резьбой для газа EBS 705K — исполнение EGB, NW 6
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 EGB 313
|
705 EGB 413
|
BSP 1/4”
|
25
|
58
|
19
|
|
705 EGB 317
|
705 EGB 417
|
BSP 3/8”
|
25
|
59
|
19
|
|
705 EGB 321
|
705 EGB 421
|
BSP 1/2”
|
25
|
62
|
22
|
БРС муфта / розетка с внутренней резьбой для газа EBS 705K — исполнение DGB, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 DGB 313
|
705 DGB 413
|
BSP 1/4”
|
25
|
57
|
19
|
|
705 DGB 317
|
705 DGB 417
|
BSP 3/8”
|
25
|
59
|
22
|
БРС муфта / розетка для газа EBS 705K — исполнение CGB, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 CGB 313
|
705 CGB 413
|
BSP 1/4”
|
25
|
57
|
19
|
|
705 CGB 317
|
705 CGB 417
|
BSP 3/8”
|
25
|
59
|
22
|
БРС муфта / розетка для газа EBS 705K — исполнение LGB, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 LGB 313
|
705 LGB 413
|
BSP 1/4”
|
25
|
57
|
19
|
|
705 LGB 317
|
705 LGB 417
|
BSP 3/8”
|
25
|
59
|
22
|
БРС муфта / розетка под шланг для газа EBS 705K — размеры 6, 9, 11 и 13 мм
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 HGB 306
|
705 HGB 406
|
6
|
25
|
70
|
19
|
|
705 HGB 309
|
705 HGB 409
|
9
|
25
|
75
|
19
|
|
705 HGB 311
|
705 HGB 411
|
11
|
25
|
75
|
19
|
|
705 HGB 313
|
705 HGB 413
|
13
|
25
|
75
|
19
|
БРС муфта / розетка под шланг для газа EBS 705K — размер 7 мм
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 HGB 307
|
705 HGB 407
|
7
|
25
|
77
|
19
|
БРС ниппель / штуцер с наружной резьбой для газа EBS 705K — исполнение ERB, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 ERB 313
|
705 ERB 413
|
BSP 1/4”
|
25
|
56
|
19
|
|
705 ERB 317
|
705 ERB 417
|
BSP 3/8”
|
25
|
57
|
19
|
|
705 ERB 321
|
705 ERB 421
|
BSP 1/2”
|
25
|
60
|
22
|
БРС ниппель / штуцер с внутренней резьбой для газа EBS 705K — исполнение DRB, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 DRB 313
|
705 DRB 413
|
BSP 1/4”
|
25
|
56
|
19
|
|
705 DRB 317
|
705 DRB 417
|
BSP 3/8”
|
25
|
56
|
22
|
БРС ниппель / штуцер для газа EBS 705K — исполнение CRB, резьбовое подключение
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 CRB 313
|
705 CRB 413
|
BSP 1/4”
|
25
|
59
|
19
|
|
705 CRB 317
|
705 CRB 417
|
BSP 3/8”
|
25
|
61
|
22
|
БРС ниппель / штуцер для газа EBS 705K — исполнение LRB, резьбовое подключение
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 LRB 313
|
705 LRB 413
|
BSP 1/4”
|
25
|
59
|
19
|
|
705 LRB 317
|
705 LRB 417
|
BSP 3/8”
|
25
|
61
|
22
|
БРС ниппель / штуцер под шланг для газа EBS 705K — размеры 6, 9, 11 и 13 мм, исполнение HRB
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 HRB 306
|
705 HRB 406
|
6
|
25
|
70
|
19
|
|
705 HRB 309
|
705 HRB 409
|
9
|
25
|
75
|
19
|
|
705 HRB 311
|
705 HRB 411
|
11
|
25
|
75
|
19
|
|
705 HRB 313
|
705 HRB 413
|
13
|
25
|
75
|
19
|
БРС ниппель / штуцер под шланг для газа EBS 705K — размер 7 мм, исполнение HRB
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
705 HRB 307
|
705 HRB 407
|
7
|
25
|
70
|
19
|
БРС ниппель / штуцер с наружной резьбой для газа EBS 705K — исполнение ER, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
705 ER 313
|
705 ER 313
|
BSP 1/4”
|
37
|
17
|
|
705 ER 317
|
705 ER 317
|
BSP 3/8”
|
38
|
19
|
|
705 ER 321
|
705 ER 321
|
BSP 1/2”
|
41
|
22
|
БРС ниппель / штуцер с внутренней резьбой для газа EBS 705K — исполнение DR, NW 6
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
L
|
SW
|
|
705 DR 313
|
705 DR 313
|
BSP 1/4”
|
37
|
19
|
|
705 DR 317
|
705 DR 317
|
BSP 3/8”
|
41
|
22
|
БРС ниппель / штуцер под шланг для газа EBS 705K — размеры 6, 9, 11 и 13 мм, исполнение HR
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
L
|
|
705 HR 306
|
705 HR 306
|
6
|
48
|
|
705 HR 309
|
705 HR 309
|
9
|
53
|
|
705 HR 311
|
705 HR 311
|
11
|
53
|
|
705 HR 313
|
705 HR 313
|
13
|
53
|
БРС ниппель / штуцер под шланг для газа EBS 705K — размер 7 мм, исполнение HR
|
|
|
|
|
Сечение треугольное ▲
|
Сечение квадратное ■
|
|
Артикул
|
Артикул
|
d
|
L
|
|
705 HR 307
|
705 HR 307
|
7
|
48
|
Описание и технические особенности БРС EBS 705K
Варианты муфт и ниппелей для газа
В каталоге представлены быстроразъёмные муфты и ниппели EBS 705K с наружной и внутренней резьбой, а также исполнения для подключения шлангов. Для резьбовых вариантов доступны присоединения BSP 1/4, 3/8 и 1/2 дюйма. Шланговые исполнения представлены для диаметров 6, 7, 9, 11 и 13 мм — в зависимости от типа изделия.
Для подбора соединения сверяйте артикул, размер резьбы или шланга и соответствующее исполнение в таблицах каталога. Муфта и ниппель должны подходить друг к другу по профилю кодировки.
Кодировка газовых быстросъёмных соединений
Серия EBS 705K предусматривает два варианта сечения соединения: треугольное и квадратное. Такая кодировка предназначена для разделения газовых линий и помогает снизить риск ошибочного подключения. При заказе необходимо учитывать обозначение профиля и соответствующие артикулы муфты и ниппеля.
Применение БРС EBS 705K для газа
В каталоге серии указано применение для кислорода, углекислого газа, пропана, природного газа и других газов. Пригодность конкретного соединения зависит от состава рабочей среды, материала корпуса, уплотнений, давления и температуры эксплуатации.
Перед установкой убедитесь, что выбранное быстроразъёмное соединение совместимо с конкретным газом и условиями работы. Номинальный проход, резьба и максимальное давление сами по себе не подтверждают такую совместимость.
Купить БРС для газа EBS 705K в ВИВТЕХ
Компания ВИВТЕХ предлагает быстроразъёмные соединения для газа EBS 705K с различными типами присоединения. Обратитесь к специалистам для подбора муфты и ниппеля по рабочей среде, давлению, размеру резьбы или шланга и артикулу. Запросите актуальную стоимость и сроки поставки.
