Быстроразъёмные соединения EBS 572 предназначены для подключения и отключения гидравлических линий, рукавов высокого давления (РВД) и промышленного оборудования. Серия представляет собой аналог плоскоторцевых соединений MPX Stäubli по стандарту ISO 16028.
Плоскоторцевая конструкция позволяет очищать контактные поверхности перед соединением и уменьшает пролив рабочей жидкости при разъединении. Это особенно важно для гидравлических систем, в которых необходимо ограничивать попадание загрязнений и потери масла при обслуживании оборудования.

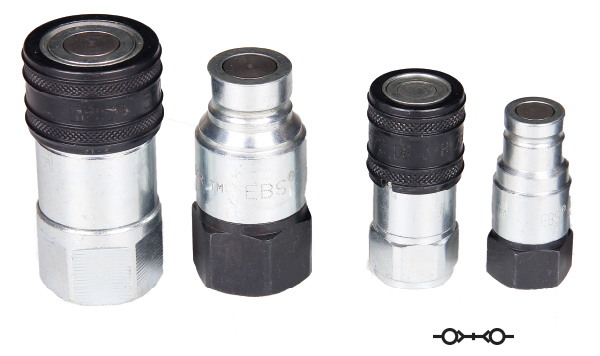

В каталоге ВИВТЕХ представлены быстроразъёмные муфты и ниппели EBS 572 различных типоразмеров и исполнений.
Для разных размеров указаны следующие значения рабочего давления: 1/4 дюйма — до 400 бар, 3/8 дюйма — до 300 бар, 1/2 и 3/4 дюйма — до 250 бар, 1 дюйм — до 230 бар. Перед заказом необходимо сверить допустимое давление с характеристиками конкретного артикула.
|
|||||
|---|---|---|---|---|---|

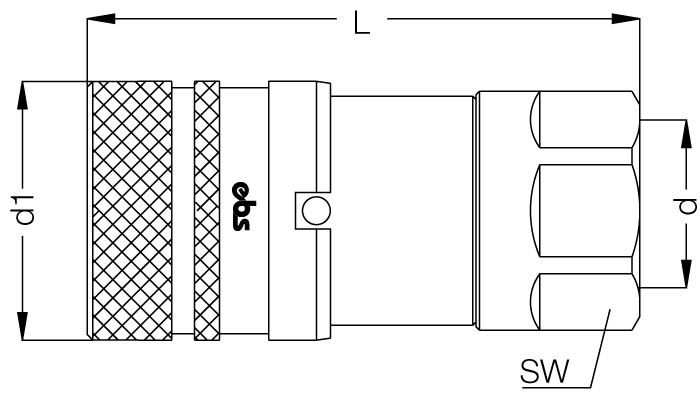

| Артикул | d | d1 | L | SW | |
| 572 DGB 13 | BSPP 1/4” | 28 | 53 | 27 | |
| 572 NGB 13 | NPTF 1/4” | 28 | 53 | 27 | |
| 572 DGB 17 | BSPP 3/8” | 30,5 | 62 | 27 | |
| 572 NGB 17 | NPTF 3/8” | 30,5 | 62 | 27 | |
| 572 DGB 21 | BSPP 1/2” | 39 | 83 | 35 | |
| 572 NGB 21 | NPTF 1/2” | 39 | 83 | 35 | |
| 572 DGB 26 | BSPP 3/4” | 42 | 86 | 36 | |
| 572 NGB 26 | NPTF 3/4” | 42 | 86 | 36 | |
| 572 DGB 33 | BSPP 1” | 48 | 97 | 41 | |
| 572 NGB 33 | NPTF 1” | 48 | 97 | 41 | |
| 572 DGB 42 | BSPP 1-1/4” | 55 | 106 | 55 | |
| 572 NGB 42 | NPTF 1-1/4” | 55 | 106 | 55 | |
| 572 DGB 48 | BSPP 1-1/2” | 83 | 132 | 65 | |
| 572 NGB 48 | NPTF 1-1/2” | 83 | 132 | 65 | |
|
|
|||||
|---|---|---|---|---|---|
| Артикул | d | d1 | L | L1 | SW |
| 572 DRB 13 | BSPP 1/4” | 16 | 48 | 12 | 22 |
| 572 NRB 13 | NPTF 1/4” | 16 | 48 | 12 | 22 |
| 572 DRB 17 | BSPP 3/8” | 20 | 62 | 17 | 24 |
| 572 NRB 17 | NPTF 3/8” | 20 | 62 | 17 | 24 |
| 572 DRB 21 | BSPP 1/2” | 24 | 69 | 18 | 30 |
| 572 NRB 21 | NPTF 1/2” | 24 | 69 | 18 | 30 |
| 572 DRB 26 | BSPP 3/4” | 27 | 75 | 18 | 35 |
| 572 NRB 26 | NPTF 3/4” | 27 | 75 | 18 | 35 |
| 572 DRB 33 | BSPP 1” | 30 | 84 | 24 | 46 |
| 572 NRB 33 | NPTF 1” | 30 | 84 | 24 | 46 |
| 572 DRB 42 | BSPP 1-1/4” | 36 | 90 | 24 | 55 |
| 572 NRB 42 | NPTF 1-1/4” | 36 | 90 | 24 | 55 |
| 572 DRB 48 | BSPP 1-1/2” | 42 | 111 | 30 | 70 |
| 572 NRB 48 | NPTF 1-1/2” | 42 | 111 | 30 | 70 |
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В ассортимент входят муфты и ниппели с резьбовым присоединением. В таблицах каталога представлены исполнения BSPP и NPTF с размерами от 1/4 до 1½ дюйма в зависимости от типа соединительного элемента.
При подборе гидравлического БРС необходимо учитывать размер и стандарт резьбы, номинальный проход, конструкцию муфты и ниппеля, а также требуемое рабочее давление. Муфта и ответный ниппель должны соответствовать друг другу по типу соединения.
В серии EBS 572 представлены исполнения с полным протоком без клапанов, с односторонним перекрытием потока и с двусторонним перекрытием. В самоуплотняющихся вариантах клапаны автоматически закрывают соответствующие стороны при разъединении и открываются после соединения деталей.
Выбор конструкции зависит от требований гидросистемы, допустимых потерь рабочей жидкости и условий обслуживания оборудования.
Стандартные муфты и ниппели EBS 572 изготовлены из стали; в качестве дополнительного исполнения предусмотрена нержавеющая сталь. При выборе следует учитывать рабочее давление, температуру и совместимость материалов с применяемой гидравлической жидкостью.
Перед эксплуатацией проверьте допустимые параметры выбранного изделия и соответствие уплотнений условиям работы. Не следует считать разные исполнения взаимозаменяемыми только на основании сходства размеров или резьбы.
БРС EBS 572 применяются в гидравлических системах строительной и сельскохозяйственной техники, мобильной гидравлике, автомобилестроении, промышленном оборудовании и производстве изделий из пластмасс. Плоскоторцевые соединения подходят для оборудования, где важно уменьшить пролив масла при подключении и отключении магистралей.
Компания ВИВТЕХ предлагает быстроразъёмные соединения EBS 572 для гидравлических систем. В каталоге представлены муфты и ниппели разных типоразмеров с резьбой BSPP и NPTF, а также варианты из стали и нержавеющей стали.
Обратитесь к специалистам ВИВТЕХ для подбора БРС по рабочему давлению, проходному сечению, типу резьбы и условиям эксплуатации. Запросите актуальную стоимость и сроки поставки.
