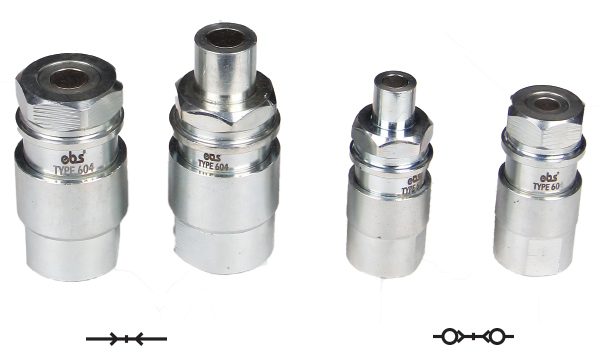

Быстроразъёмные соединения EBS 604 для гидравлики

Описание:

БРС EBS 604 предназначены для быстрого подключения и разъединения трубопроводов и рукавов, по которым проходят гидравлические жидкости, вода, масло и дизельное топливо. Соединения применяются в промышленном оборудовании, автомобильной и авиационной промышленности, сталелитейном производстве, а также при изготовлении изделий из пластмасс и резины.

Технические характеристики БРС EBS 604

Проходные размеры: 4, 6, 8 и 12 мм.
Рабочее давление: до 160 бар для указанных типоразмеров.
Диапазон температур с уплотнениями NBR: от −20 до +100 °C.
Диапазон температур с уплотнениями FPM (Viton): от −10 до +180 °C.
Материал муфты и ниппеля: нержавеющая сталь.
Материал уплотнений в стандартном исполнении: Viton (FPM).
Варианты подключения: резьбы BSP, BSPT, NPT и UNF; для отдельных исполнений доступны метрические резьбы.

Варианты исполнения и артикулы БРС EBS 604

БРС муфта / розетка с внутренней резьбой для гидравлики, серия 604

БРС муфта / розетка с внутренней резьбой для масла

Артикул	d	d1	d2	Станд. серия	MP серия	Станд. серия	MP серия	Станд. серия	MP серия
				L		L1		L2
604.04 DGB 13	BSP 1/4”	25	21	45	57	20	8	14	14
604.04 DGB 13 H4	BSP 1/4”	25	21	45	57	20	8	14	14
604.04 QGB 13	BSPT 1/4”	25	21	45	57	20	8	14	14
604.04 QGB 13 H4	BSPT 1/4”	25	21	45	57	20	8	14	14
604.04 DGB N13	NPT 1/4”	25	21	45	57	20	8	14	14
604.04 DGB N13 H4	NPT 1/4”	25	21	45	57	20	8	14	14
604.04 UGB 11	UNF 7/16-20	25	21	45	57	20	8	14	14
604.04 UGB 11 H4	UNF 7/16-20	25	21	45	57	20	8	14	14

604.06 DGB 17	BSP 3/8”	29	25	46,5	58,8	20	8	14	14
604.06 DGB 17 H4	BSP 3/8”	29	25	46,5	58,8	20	8	14	14
604.06 QGB 17	BSPT 3/8”	29	25	46,5	58,8	20	8	14	14
604.06 QGB 17 H4	BSPT 3/8”	29	25	46,5	58,8	20	8	14	14
604.06 DGB N17	NPT 3/8”	29	25	46,5	58,8	20	8	14	14
604.06 DGB N17 H4	NPT 3/8”	29	25	46,5	58,8	20	8	14	14
604.06 UGB 13	UNF 1/2-20	29	25	46,5	58,8	20	8	14	14
604.06 UGB 13 H4	UNF 1/2-20	29	25	46,5	58,8	20	8	14	14

604.08 DGB 21	BSP 1/2”	33	28	52,5	64	20	8	14	14
604.08 DGB 21 H4	BSP 1/2”	33	28	52,5	64	20	8	14	14
604.08 QGB 21	BSPT 1/2”	33	28	52,5	64	20	8	14	14
604.08 QGB 21 H4	BSPT 1/2”	33	28	52,5	64	20	8	14	14
604.08 DGB N21	NPT 1/2”	33	28	52,5	64	20	8	14	14
604.08 DGB N21 H4	NPT 1/2”	33	28	52,5	64	20	8	14	14
604.08 UGB 14	UNF 9/16-18	33	28	52,5	64	20	8	14	14
604.08 UGB 14 H4	UNF 9/16-18	33	28	52,5	64	20	8	14	14

604.12 DGB 26	BSP 3/4”	44	43	62,5	74,5	20	8	14	14
604.12 DGB 26 H4	BSP 3/4”	44	43	62,5	74,5	20	8	14	14
604.12 QGB 26	BSPT 3/4”	44	43	62,5	74,5	20	8	14	14
604.12 QGB 26 H4	BSPT 3/4”	44	43	62,5	74,5	20	8	14	14
604.12 DGB N26	NPT 3/4”	44	43	62,5	74,5	20	8	14	14
604.12 DGB N26 H4	NPT 3/4”	44	43	62,5	74,5	20	8	14	14
604.12 UGB 22	UNF 7/8-14	44	43	62,5	74,5	20	8	14	14
604.12 UGB 22 H4	UNF 7/8-14	44	43	62,5	74,5	20	8	14	14

БРС ниппель / штуцер с внутренней резьбой для гидравлики, серия 604

БРС ниппель / штуцер с внутренней резьбой для масла

Артикул	d	d1	d2	Станд. серия	MP серия	Станд. серия	MP серия	Станд. серия	MP серия
				L		L1		L2
604.04 DRB 13	BSP 1/4”	25	21	45	53	30,5	18,5	10	14
604.04 DRB 13 H4	BSP 1/4”	25	21	45	53	30,5	18,5	10	14
604.04 QRB 13	BSPT 1/4”	25	21	45	53	30,5	18,5	10	14
604.04 QRB 13 H4	BSPT 1/4”	25	21	45	53	30,5	18,5	10	14
604.04 DRB N13	NPT 1/4”	25	21	45	53	30,5	18,5	10	14
604.04 DRB N13 H4	NPT 1/4”	25	21	45	53	30,5	18,5	10	14
604.04 URB 11	UNF 7/16-20	25	21	45	53	30,5	18,5	10	14
604.04 URB 11 H4	UNF 7/16-20	25	21	45	53	30,5	18,5	10	14

604.06 DRB 17	BSP 3/8”	29	25	42,5	54,5	32	20	10	14
604.06 DRB 17 H4	BSP 3/8”	29	25	42,5	54,5	32	20	10	14
604.06 QRB 17	BSPT 3/8”	29	25	42,5	54,5	32	20	10	14
604.06 QRB 17 H4	BSPT 3/8”	29	25	42,5	54,5	32	20	10	14
604.06 DRB N17	NPT 3/8”	29	25	42,5	54,5	32	20	10	14
604.06 DRB N17 H4	NPT 3/8”	29	25	42,5	54,5	32	20	10	14
604.06 URB 13	UNF 1/2-20	29	25	42,5	54,5	32	20	10	14
604.06 URB 13 H4	UNF 1/2-20	29	25	42,5	54,5	32	20	10	14

604.08 DRB 21	BSP 1/2”	33	28	48,5	60,5	34	22	10	14
604.08 DRB 21 H4	BSP 1/2”	33	28	48,5	60,5	34	22	10	14
604.08 QRB 21	BSPT 1/2”	33	28	48,5	60,5	34	22	10	14
604.08 QRB 21 H4	BSPT 1/2”	33	28	48,5	60,5	34	22	10	14
604.08 DRB N21	NPT 1/2”	33	28	48,5	60,5	34	22	10	14
604.08 DRB N21 H4	NPT 1/2”	33	28	48,5	60,5	34	22	10	14
604.08 URB 14	UNF 9/16-18	33	28	48,5	60,5	34	22	10	14
604.08 URB 14 H4	UNF 9/16-18	33	28	48,5	60,5	34	22	10	14

604.12 DRB 26	BSP 3/4”	44	43	58,5	70,5	39	27	10	14
604.12 DRB 26 H4	BSP 3/4”	44	43	58,5	70,5	39	27	10	14
604.12 QRB 26	BSPT 3/4”	44	43	58,5	70,5	39	27	10	14
604.12 QRB 26 H4	BSPT 3/4”	44	43	58,5	70,5	39	27	10	14
604.12 DRB N26	NPT 3/4”	44	43	58,5	70,5	39	27	10	14
604.12 DRB N26 H4	NPT 3/4”	44	43	58,5	70,5	39	27	10	14
604.12 URB 22	UNF 7/8-14	44	43	58,5	70,5	39	27	10	14
604.12 URB 22 H4	UNF 7/8-14	44	43	58,5	70,5	39	27	10	14

БРС муфта / розетка с наружной резьбой для гидравлики, серия 604

Артикул	Артикул	d	d1	d2	d3	L	L1	L2	SW

604.04 EGBM 20MP	604.04 EGM 20MP H4	M20x1,5	21	20,5	25	47	14	11,7	22
604.06 EGBM 24MP	604.06 EGM 24MP H4	M24x1,5	25	24,5	29	47	14	11,7	26
604.08 EGBM 27MP	604.08 EGM 27MP H4	M27x1,5	28	27,5	33	49	15,5	43,5	29
604.12 EGBM 36MP	604.12 EGM 36MP H4	M36x1,5	37	36,5	42	57	24	21,5	38
604.15 EGBM 42MP	604.15 EGM 42MP H4	M42x1,5	43	42,5	47	68	24,5	22,5	42
604.20 EGBM 52MP	604.20 EGM 52MP H4	M52x2,0	54	53	62	74,5	28,5	25,5	50
604.25 EGBM 64MP	604.25 EGM 64MP H4	M64x2,0	66	65	75	96,5	36	32	55

БРС ниппель / штуцер с наружной резьбой для гидравлики, серия 604

Артикул	Артикул	d	d1	d2	d3	L	L1	L2	SW

604.04 ERBM 20MP	604.04 ERM 20MP H4	M20x1,5	21	20,5	25	53,5	14	11,7	22
604.06 ERBM 24MP	604.06 ERM 24MP H4	M24x1,5	25	24,5	29	55	14	11,7	26
604.08 ERBM 27MP	604.08 ERM 27MP H4	M27x1,5	28	27,5	33	59	15,5	43,5	29
604.12 ERBM 36MP	604.12 ERM 36MP H4	M36x1,5	37	36,5	42	72	24	21,5	38
604.15 ERBM 42MP	604.15 ERM 42MP H4	M42x1,5	43	42,5	47	87	24,5	22,5	42
604.20 ERBM 52MP	604.20 ERM 52MP H4	M52x2,0	54	53	62	97,5	28,5	25,5	50
604.25 ERBM 64MP	604.25 ERM 64MP H4	M64x2,0	66	65	75	126,7	36	32	55

БРС муфта / розетка с наружной резьбой для гидравлики, серия 604

Артикул	Артикул	d	d G8	d2 F8	L +0,1	L1 +0,1	L2 +0,1

604.04 EGBM 20MP	604.04 EGM 20MP H4	M20x1,5	21,1	20,5	25	42	33
604.06 EGBM 24MP	604.06 EGM 24MP H4	M24x1,5	25,1	24,5	29	42	33
604.08 EGBM 27MP	604.08 EGM 27MP H4	M27x1,5	28,1	27,5	33	44,5	33
604.12 EGBM 36MP	604.12 EGM 36MP H4	M36x1,5	37,1	36,5	42	52,5	33
604.15 EGBM 42MP	604.15 EGM 42MP H4	M42x1,5	43,1	42,5	47	63,5	43
604.20 EGBM 52MP	604.20 EGM 52MP H4	M52x2,0	54,1	53	62	70	46
604.25 EGBM 64MP	604.25 EGM 64MP H4	M64x2,0	66,1	65	75	92	64

БРС ниппель / штуцер с наружной резьбой для гидравлики, серия 604

Артикул	Артикул	d	d G8	d2 F8	L +0,1	L1 +0,1	L2 +0,1

604.04 ERBM 20MP	604.04 ERM 20MP H4	M20x1,5	21,1	20,5	38	28	21,5
604.06 ERBM 24MP	604.06 ERM 24MP H4	M24x1,5	25,1	24,5	38	28	21,5
604.08 ERBM 27MP	604.08 ERM 27MP H4	M27x1,5	28,1	27,5	40	28	21,5
604.12 ERBM 36MP	604.12 ERM 36MP H4	M36x1,5	37,1	36,5	48	28	21,5
604.15 ERBM 42MP	604.15 ERM 42MP H4	M42x1,5	43,1	42,5	59	38	31,5
604.20 ERBM 52MP	604.20 ERM 52MP H4	M52x2,0	54,1	53	67	42	35
604.25 ERBM 64MP	604.25 ERM 64MP H4	M64x2,0	66,1	65	88	60	50

БРС муфта / розетка с внутренней резьбой для гидравлики, серия 604


Артикул	d	d1	d2	L	L1	L2
604.15 DGB 26	BSP 3/4”	50	43	73	20	14
604.15 DGB 26 H4	BSP 3/4”	50	43	73	20	14
604.15 QGB 26	BSPT 3/4”	50	43	73	20	14
604.15 QGB 26 H4	BSPT 3/4”	50	43	73	20	14
604.15 DGB N26	NPT 3/4”	50	43	73	20	14
604.15 DGB N26 H4	NPT 3/4”	50	43	73	20	14
604.15 UGB 27	UNF 1” 1/16-12	50	43	73	20	14
604.15 UGB 27 H4	UNF 1” 1/16-12	50	43	73	20	14

604.20 DGB 33	BSP 1”	62	54	86	20	14
604.20 DGB 33 H4	BSP 1”	62	54	86	20	14
604.20 QGB 33	BSPT 1”	62	54	86	20	14
604.20 QGB 33 H4	BSPT 1”	62	54	86	20	14
604.20 DGB N33	NPT 1”	62	54	86	20	14
604.20 DGB N33 H4	NPT 1”	62	54	86	20	14
604.20 UGB 33	UNF 1” 5/16-12	62	54	86	20	14
604.20 UGB 33 H4	UNF 1” 5/16-12	62	54	86	20	14

604.25 DGB 42	BSP 1” 1/4”	75	66	108	20	14
604.25 DGB 42 H4	BSP 1” 1/4”	75	66	108	20	14
604.25 QGB 42	BSPT 1” 1/4”	75	66	108	20	14
604.25 QGB 42 H4	BSPT 1” 1/4”	75	66	108	20	14
604.25 DGB N42	NPT 1” 1/4”	75	66	108	20	14
604.25 DGB N42 H4	NPT 1” 1/4”	75	66	108	20	14
604.25 UGB 41	UNF 1” 5/8-12	75	66	108	20	14
604.25 UGB 41 H4	UNF 1” 5/8-12	75	66	108	20	14

БРС ниппель / штуцер с внутренней резьбой для гидравлики, серия 604


Артикул	d	d1	d2	L	L1	L2
604.15 DRB 26	BSP 3/4”	50	43	69	43	10
604.15 DRB 26 H4	BSP 3/4”	50	43	69	43	10
604.15 QRB 26	BSPT 3/4”	50	43	69	43	10
604.15 QRB 26 H4	BSPT 3/4”	50	43	69	43	10
604.15 DRB N26	NPT 3/4”	50	43	69	43	10
604.15 DRB N26 H4	NPT 3/4”	50	43	69	43	10
604.15 URB 27	UNF 1” 1/16-12	50	43	69	43	10
604.15 URB 27 H4	UNF 1” 1/16-12	50	43	69	43	10

604.20 DRB 33	BSP 1”	62	54	82	45	10
604.20 DRB 33 H4	BSP 1”	62	54	82	45	10
604.20 DZRB 33	BSPT 1”	62	54	82	45	10
604.20 QRB 33 H4	BSPT 1”	62	54	82	45	10
604.20 DRB N33	NPT 1”	62	54	82	45	10
604.20 DRB N33 H4	NPT 1”	62	54	82	45	10
604.20 URB 33	UNF 1” 5/16-12	62	54	82	45	10
604.20 URB 33 H4	UNF 1” 5/16-12	62	54	82	45	10

604.25 DRB 42	BSP 1” 1/4”	75	66	104	54	10
604.25 DRB 42 H4	BSP 1” 1/4”	75	66	104	54	10
604.25 QRB 42	BSPT 1” 1/4”	75	66	104	54	10
604.25 QRB 42 H4	BSPT 1” 1/4”	75	66	104	54	10
604.25 DRB N42	NPT 1” 1/4”	75	66	104	54	10
604.25 DRB N42 H4	NPT 1” 1/4”	75	66	104	54	10
604.25 URB 41	UNF 1” 5/8-12	75	66	104	54	10
604.25 URB 41 H4	UNF 1” 5/8-12	75	66	104	54	10

БРС муфта / розетка с внутренней резьбой для гидравлики, серия 604


Артикул	d	d1	d2	L	L1	L2
604.50 DGB 60	BSP 2”	136	124	170	20	16
604.50 DGB N60	NPT 2”	136	124	170	20	16

604.75 DGB 90	BSP 3”	183	171	232	20	16
604.75 DGB N90	NPT 3”	183	171	232	20	16

604.37 DGB 48	BSP 1” 1/2	108	96	151	20	16
604.37 DGB N48	NPT 1” 1/2	108	96	151	20	16

БРС ниппель / штуцер с внутренней резьбой для гидравлики, серия 604


Артикул	d	d1	d2	L	L1	L2
604.50 DRB 60	BSP 2”	136	124	170	20	16
604.50 DRB N60	NPT 2”	136	124	170	20	16

604.75 DRB 90	BSP 3”	183	171	228	121	16
604.75 DRB N90	NPT 3”	183	171	228	121	16

604.37 DRB 48	BSP 1” 1/2	108	96	147	72	16
604.37 DRB N48	NPT 1” 1/2	108	96	147	72	16

Условные обозначения клапанов БРС EBS 604

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Конструкция и исполнения БРС EBS 604

Серия EBS 604 включает муфты (розетки) и ниппели (штуцеры) с различными вариантами резьбового подключения. В зависимости от исполнения доступны соединения с полным протоком, с односторонним клапаном и с двусторонним перекрытием потока.

Корпус из нержавеющей стали подходит для эксплуатации в промышленных системах с различными рабочими жидкостями. При подборе быстроразъёмного соединения необходимо учитывать совместимость материалов с рабочей средой, проходной размер, тип резьбы, давление и температуру эксплуатации.

Купить БРС EBS 604 в ВИВТЕХ

Компания ВИВТЕХ предлагает быстроразъёмные соединения EBS 604 для гидравлических и промышленных систем. В каталоге представлены муфты и ниппели с различными вариантами резьбового подключения. Для подбора подходящего исполнения уточните типоразмер, параметры подключения, рабочую среду и условия эксплуатации.
