Быстросъемные соединения высокого давления EBS 570 — стандарт ISO-B

Описание:

Быстроразъемные соединения EBS 570 предназначены для подключения и быстрого отсоединения трубопроводов в системах, работающих под высоким давлением. Серия соответствует стандарту ISO-B и применяется в гидравлических контурах, испытательных стендах, системах подключения насосов и клапанов, а также в оборудовании для быстрой смены инструмента.

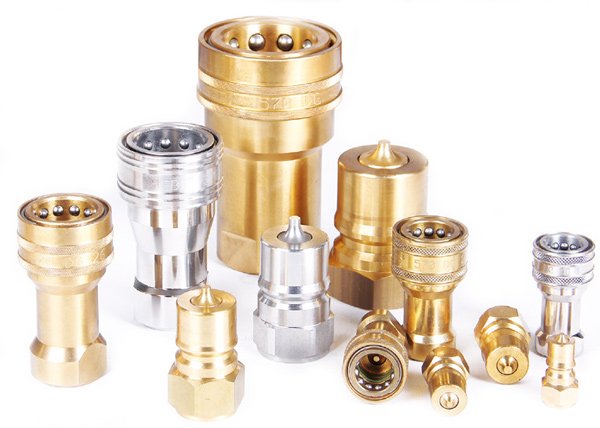

БРС EBS 570 представлены муфтами и ниппелями с различными присоединительными размерами. Диапазон протока составляет от 4 до 50 мм, а рабочее давление может достигать 300 бар в зависимости от материала, размера и исполнения соединения.

Технические характеристики БРС EBS 570

Муфты и ниппели EBS 570 выпускаются в стандартном латунном исполнении MS 58 и специальном исполнении из нержавеющей стали AISI 303 и AISI 316L. Для уплотнений доступны различные материалы, позволяющие подобрать соединения под рабочую среду и температурные условия эксплуатации.

Стандарт: ISO-B.
Диапазон протока: от 4 до 50 мм.
Рабочее давление: до 300 бар, в зависимости от исполнения.
Материал корпуса: латунь MS 58 или нержавеющая сталь AISI 303 / AISI 316L.
Стандартные уплотнения: нитрил NBR, от −20 до +110 °C.
Дополнительные материалы уплотнений: Viton FKM — от −20 до +180 °C; EPDM — от −40 до +150 °C; неопрен CR — от −40 до +100 °C.

Технические характеристики и варианты исполнения БРС EBS 570

График зависимости протока от падения давления

Рабочее давление
Соединение	Латунь	Сталь	Нержавеющая сталь
BSP 1/8’’	210	300	300
BSP 1/4’’	185	300	300
BSP 3/8’’	152	280	280
BSP 1/2’’	160	280	280
BSP 3/4’’	138	250	250
BSP 1’’	105	230	230

БРС муфта/розетка с внутренней резьбой BSP 1/8″–1″

БРС муфта / розетка с внутренней резьбой EBS 570 для воды cтандарт ISO-B


Артикул	Артикул	d	d1	L	SW
570 DGB 10	570 DG 10	BSP 1/8’’	25	49	14
570 DGB 13	570 DG 13	BSP 1/4’’	29	58	19
570 DGB17	570 DG 17	BSP 3/8’’	35	64	24
570 DGB 21	570 DG 21	BSP 1/2’’	44	74	29
570 DGB 26	570 DG 26	BSP 3/4’’	53	94	36
570 DGB 33	570 DG 33	BSP 1’’	60	106	41

БРС ниппель/штуцер с внутренней резьбой BSP 1/8″–1″

БРС ниппель / штуцер с внутренней резьбой EBS 570 для воды cтандарт ISO-B


Артикул	Артикул	d	L	SW
570 DRB 10	570 DR 10	BSP 1/8’’	30	14
570 DRB 13	570 DR 13	BSP 1/4’’	35	19
570 DRB17	570 DR 17	BSP 3/8’’	39	24
570 DRB 21	570 DR 21	BSP 1/2’’	46	29
570 DRB 26	570 DR 26	BSP 3/4’’	60	36
570 DRB 33	570 DR 33	BSP 1’’	65	41

График зависимости протока от падения давления

Рабочее давление
Соединение	Латунь	Сталь	Нержавеющая сталь
BSP 1-1/4’’	85	120	120
BSP 1-1/2’’	105	150	150
BSP 2’’	50	104	104
BSP 2-1/2’’	50	104	104

БРС муфта/розетка с внутренней резьбой BSP 1¼″–2½″


Артикул	Артикул	d	d1	L	SW
570.32 DGB 42	570.32 DG 42	BSP 1-1/4’’	70	114	60
570.38 DGB 48	570.38 DG 48	BSP 1-1/2’’	75	126	65
570.50 DGB 60	570.50 DG 60	BSP 2’’	105	142	90
570.50 DGB 75	570.50 DG 75	BSP 2-1/2’’	110	167	100

БРС ниппель/штуцер с внутренней резьбой BSP 1¼″–2½″


Артикул	Артикул	d	L	SW
570.32 DRB 42	570.32 DR 42	BSP 1-1/4’’	114	60
570.38 DRB 48	570.38 DR 48	BSP 1-1/2’’	126	65
570.50 DRB 60	570.50 DR 60	BSP 2’’	142	190
570.50 DRB 75	570.50 DR 75	BSP 2-1/2’’	167	110

Условные обозначения:

	Проходная муфта и проходной ниппель (полный проток)
	Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
	Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

Муфты и ниппели EBS 570: варианты подключения

В ассортименте представлены быстросъемные муфты и ниппели с внутренней резьбой BSP. Доступны исполнения с резьбой от 1/8″ до 2½″, что позволяет подобрать соединение для различных диаметров трубопроводов и оборудования.

В зависимости от требуемой схемы соединения можно выбрать проходную конструкцию без клапана, исполнение с односторонним клапаном или с двухсторонним перекрытием потока. В вариантах с клапанами при разъединении муфты и ниппеля поток автоматически перекрывается, уменьшая риск утечки рабочей жидкости. При соединении элементы открывают клапаны и восстанавливают проход.

Область применения быстросъемных соединений EBS 570

БРС высокого давления EBS 570 применяются в гидравлических системах, при подключении насосов и клапанов, на испытательных стендах, в оборудовании для литья алюминия под давлением и производства изделий из пластмасс. Соединения также используются в металлургии, судостроении и пищевой промышленности при соответствии материала корпуса и уплотнений требованиям конкретной рабочей среды.

Для контуров с водой и другими жидкостями необходимо предварительно проверить совместимость материалов соединения и уплотнений, а также рабочее давление и температуру.

Купить быстроразъемные соединения EBS 570 в ВИВТЕХ

Компания ВИВТЕХ предлагает быстроразъемные соединения EBS 570 стандарта ISO-B для промышленного оборудования и систем высокого давления. В ассортименте представлены муфты и ниппели с различными присоединительными размерами и вариантами исполнения.

Для подбора БРС уточните рабочее давление, необходимый размер резьбы, материал корпуса, температуру и состав рабочей среды. Это поможет выбрать исполнение, соответствующее условиям эксплуатации оборудования.
