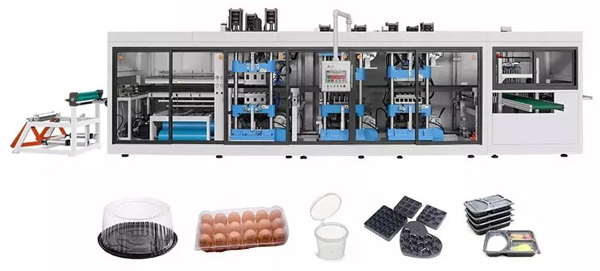

Термоформовочные машины для тонкого листа

Описание:

Компания ВИВТЕХ предлагает комплексные решения «под ключ» — от проектирования до поставки высококлассных термоформовочных машин Zhanshi Machinery ZS и пресс-форм к ним. Мы обеспечиваем глобальную техническую поддержку: выезд специалистов на объект или дистанционное сопровождение. Использование комплектующих из Японии и Германии гарантирует надежность, точность и долговечность наших термоформовочных машин.

Особенности термоформовочных машин

Материал нагревается ссверху и снизу с помощью трехступенчатой инфракрасной, при этом температура каждой зоны регулируется индивидуально;
Нижняя печь оснащена тефлоновой тканью или металлической сеткой, которая служит опорой для предотвращения провисания материала во время нагрева;

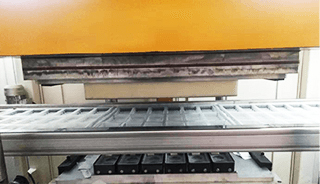

Лист подается к формовочной станции при помощи серводвигателя. После этого включается система прессования, обеспечивающая точное совмещение верхней и нижней форм для идеального результата формования.

Технические характеристики термоформовочных машин Zhanshi Machinery ZS

Модель	ZS-5070	ZS-6070	ZS-6070 II
Максимальная площадь формования, мм	500×700	600×700	600×700
Тип обрезки	Снаружи формы	Снаружи формы	В форме
Максимальная глубина формования, мм	180	180	130
Толщина материала, мм	0.1–2.0	0.1–2.0	0.1–2.0
Максимальный диаметр рулона, мм	1000	1000	1000
Скорость	13–40 циклов/мин	13–40 циклов/мин	6–20 циклов/мин
Общее потребление	102.5 кВт (среднее 41–70 кВт)
Электрическое подключение	380 В, 50 Гц, 3 фазы
Вес, т	12	15	14.5
Размеры (Д×Ш×В), мм	9500×2400×3200	13000×2500×3700	11000×2500×3700

Основные этапы технологического процесса работы термоформовочной машины

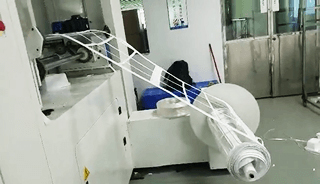

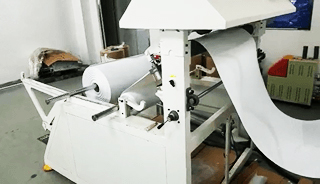

Автоматическая подача материала с размотчика

Трехступенчатый нагрев заготовки

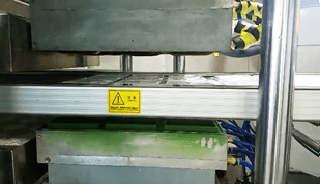

Формование под положительным и отрицательным давлением

Автоматическая обрезка

Автоматическая укладка

Автоматическая переработка отходов

Технологический процесс термоформования

Автоматическая подача листа с размотчика;
Многоступенчатый нагрев заготовки сверху и снизу;
Пробивка отверстий (опция);
Формование изделий под положительным и отрицательным давлением;
Обрезка изделий;

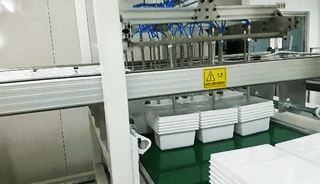

Автоматическая укладка;
Автоматическая переработка отходов.

Область применения

Подходит для формования листов из PLA, кукурузного крахмала, PP, PE, PET, PVC, PETG, PS, ABS, EPS, HIPS и других термопластичных материалов. Используется для производства упаковки с высокой прозрачностью, значительной глубиной, различной формой — круглой, квадратной или нестандартной, включая изделия с двусторонним растяжением (верх и низ), загибом краев и другими сложными элементами.

Виды изготавливаемой продукции на термоформовочной машине

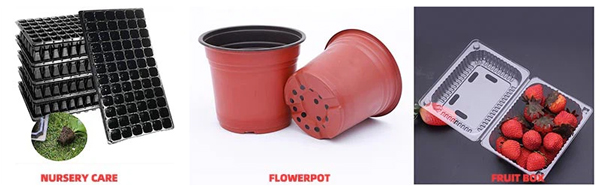

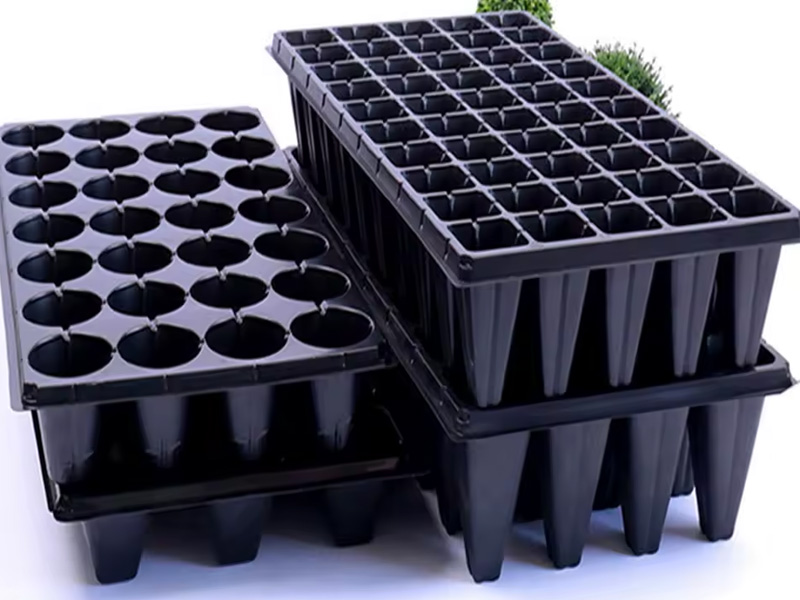

Кассеты и горшки для рассады, пищевые лотки и коррексы;

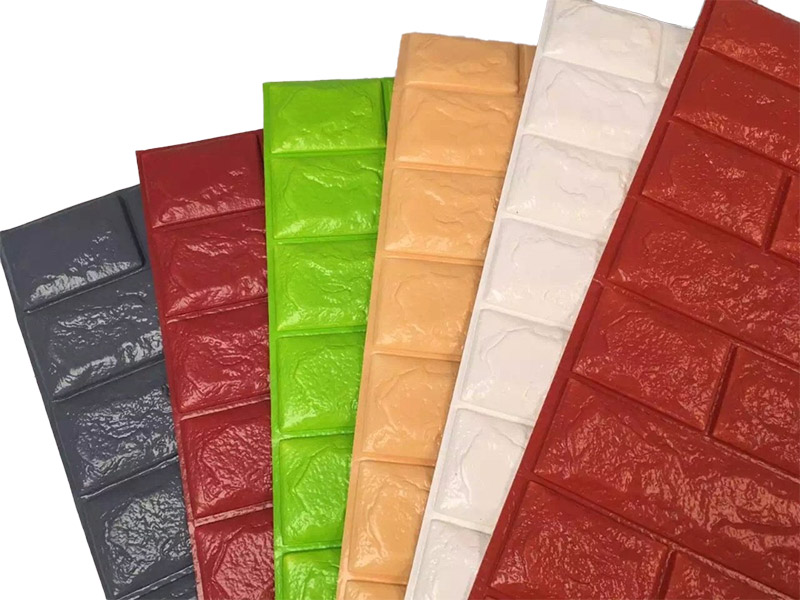

3D-обои;
Поддоны для электроники;
Косметические лотки;
Столовые приборы;
Блистерные упаковки для медицинской промышленности;

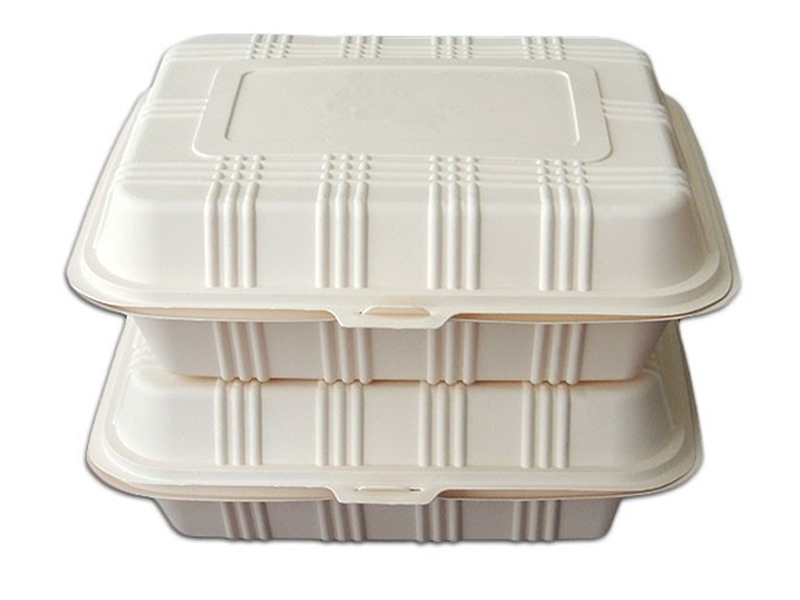

Биоразлагаемые контейнеры и ланч-боксы;
Игрушки, поддоны, тарелки, миски, крышки;
Упаковки для электроники и других промышленных изделий;
Наполнители градирен.

Индивидуальные решения

Предусмотрена возможность изготовления термоформовочных машин с увеличенной площадью формования по индивидуальному заказу.

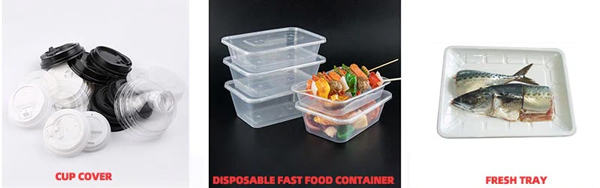

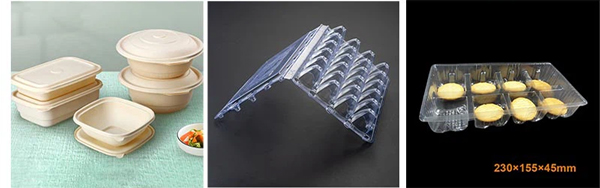

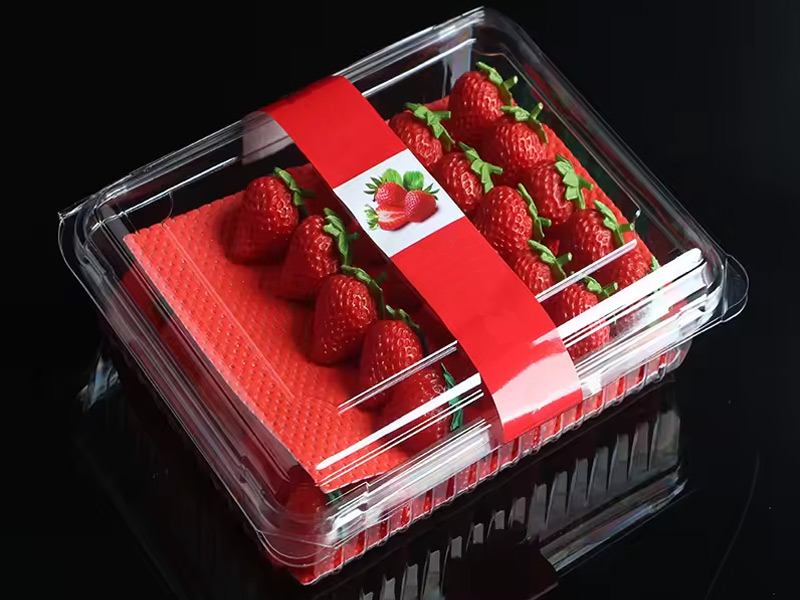

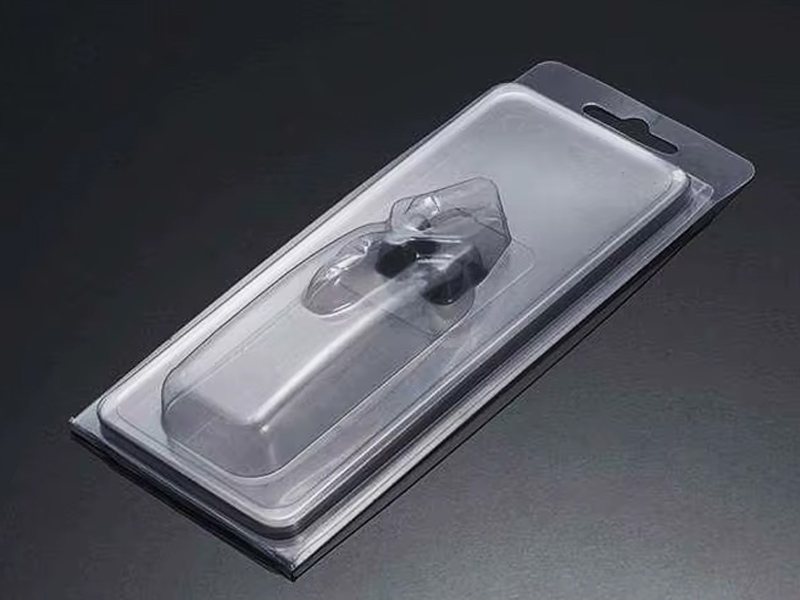

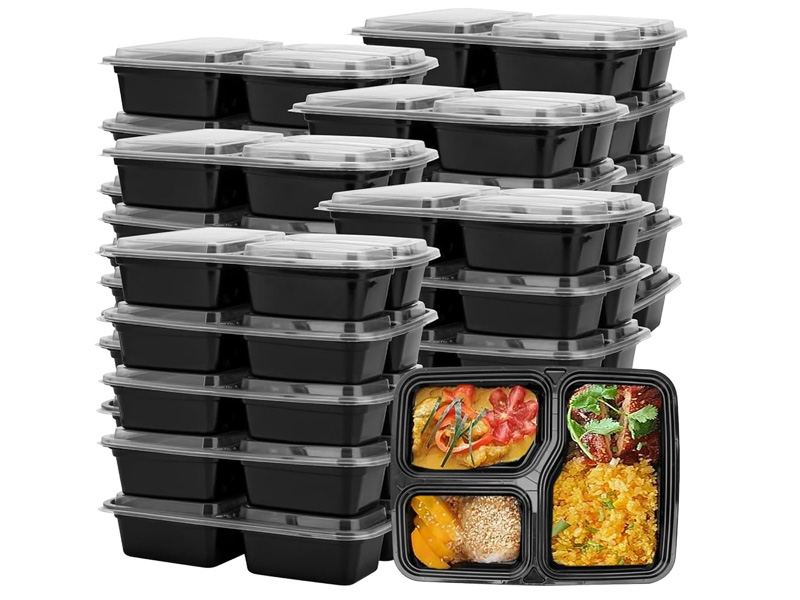

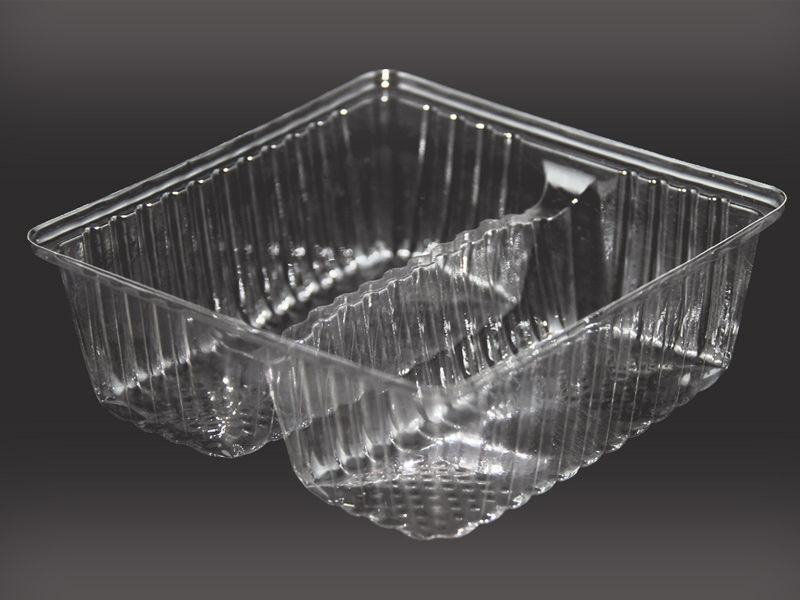

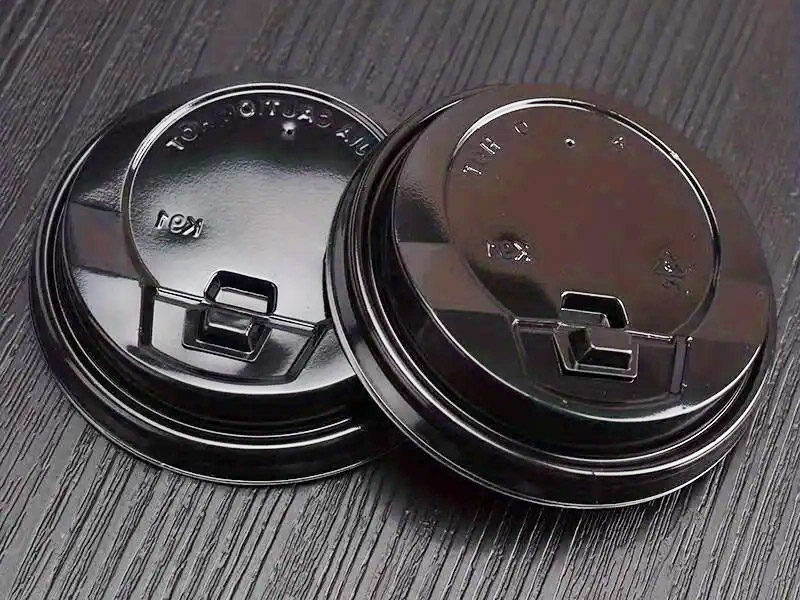

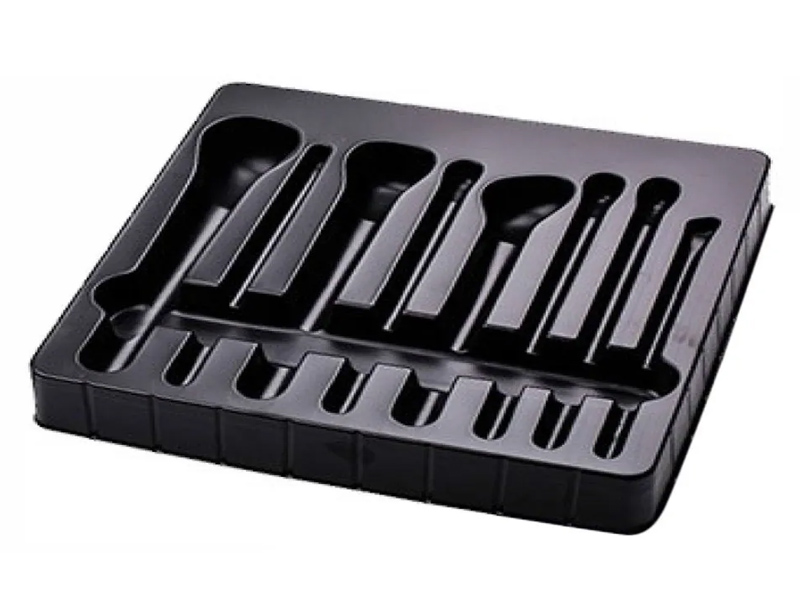

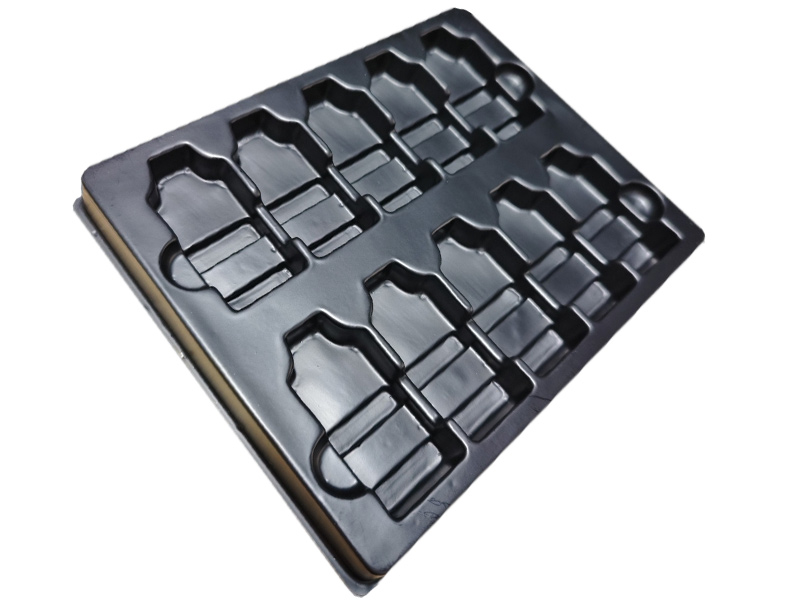

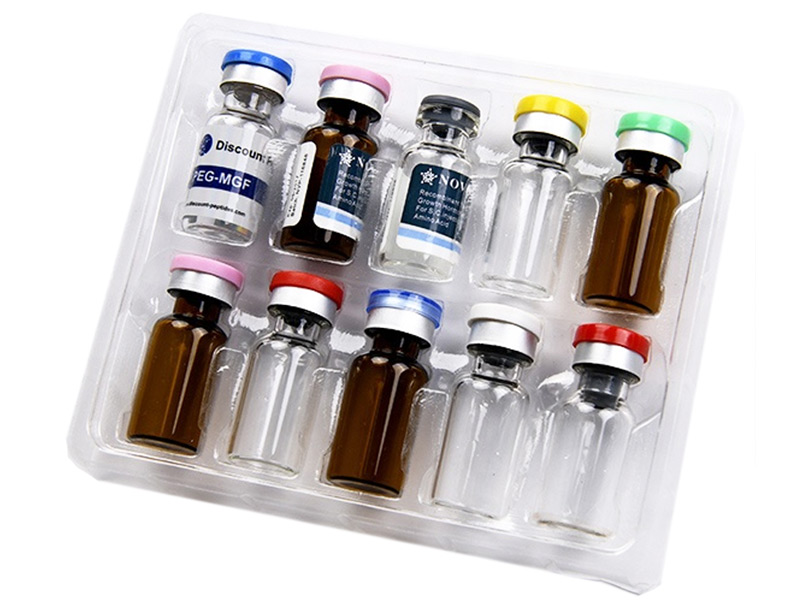

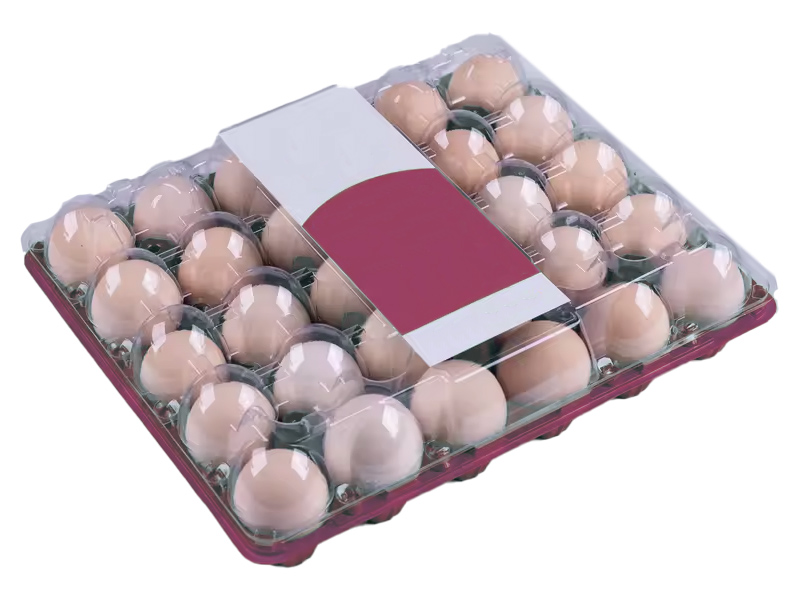

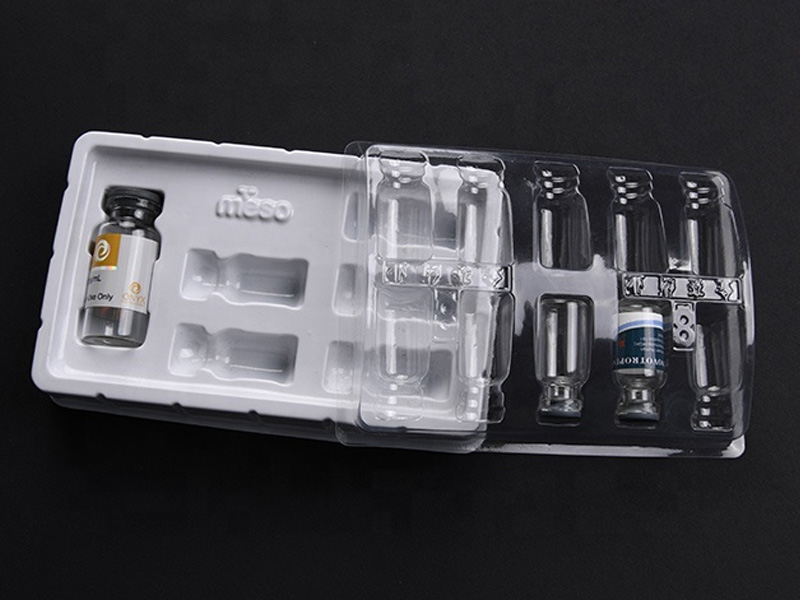

Примеры изделий изготовленных на термоформовочных машинах Zhanshi Machinery ZS

Основные преимущества термоформовочного оборудования:

Экономичность

Быстрая переналадка

Высокая производительность
– Современные машины могут производить тысячи изделий в час.
Гибкость в дизайне
– Возможность изготавливать изделия сложной формы и разного размера.
Широкий спектр применяемых материалов
– Подходит для разных пластиков: PET, PVC, PS, PP и др.
Подходит для переработанного сырья
– Может работать с вторичными материалами, что снижает себестоимость и повышает экологичность.
Компактность оборудования
– Машины обычно занимают меньше места, чем литьевые установки.

Эти преимущества делают термоформование с помощью оборудования Zhanshi Machinery ZS популярным в упаковочной, пищевой, медицинской и других отраслях.
