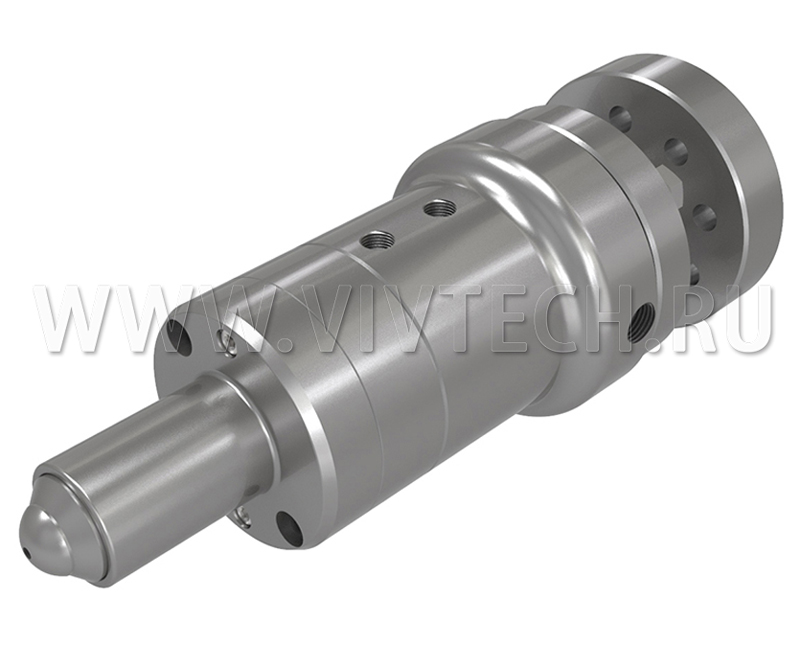

Пневматическое запорное сопло для жидкого силикона LSR для ТПА
Пневматическое запорное сопло для жидкого силикона LSR для ТПА

Пневматическое запорное сопло для жидкого силикона LSR для ТПА

-

Описание:

Пневматическое запорное сопло LSR предназначено для литья жидкого силиконового каучука под давлением. Оно обеспечивает контролируемую подачу силикона в пресс-форму, предотвращает нежелательное вытекание материала и помогает поддерживать стабильные условия переработки.

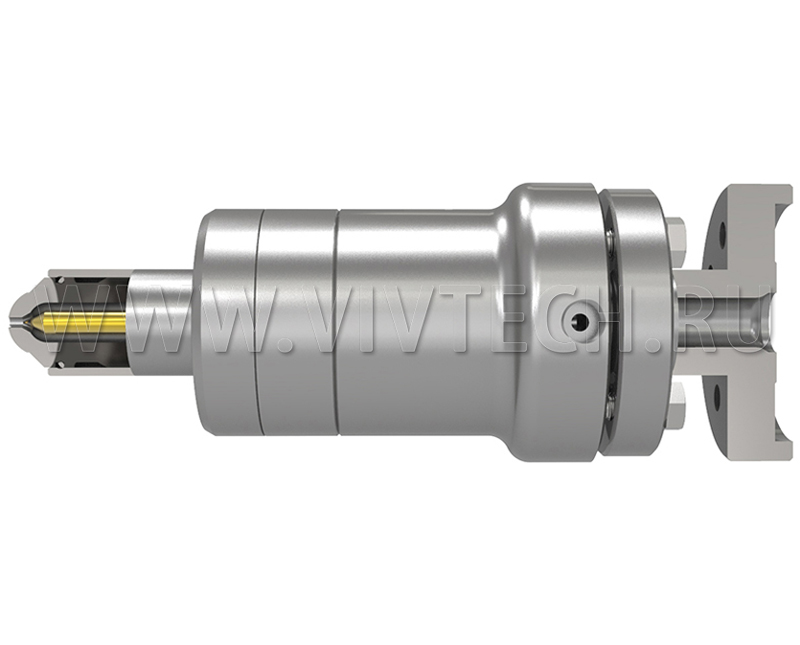

Конструкция сочетает пневматический запорный механизм и водяной контур охлаждения. Управляемый клапан открывает и закрывает канал подачи, а охлаждение помогает контролировать температуру сопла и снижает риск преждевременной вулканизации жидкого силикона внутри узла.

Принцип работы сопла LSR

Запорный механизм управляется сжатым воздухом. В заданный момент цикла канал подачи жидкого силикона открывается, позволяя материалу поступать в пресс-форму. После завершения подачи клапан закрывается и препятствует утечке LSR.

Встроенный водяной контур используется для отвода тепла из зоны сопла. Это важно при работе с жидким силиконовым каучуком, чувствительным к температурному режиму: перегрев материала внутри сопла может вызвать преждевременную вулканизацию и нарушить стабильность процесса.

Технические характеристики запорного сопла для жидкого силикона LSR для ТПА


Параметр LSR-I
Максимальная масса впрыска, г 600
Максимальный диаметр шнека, мм Ø60
Рабочее давление привода, бар <6
Подключение воздуха G1/8”
Подключение воды G1/4”
Максимальная температура, 0С 120

Необходимые размеры для заказа запорного сопла для жидкого силикона LSR для ТПА

Размеры для заказа запорного сопла для жидкого силикона LSR для ТПА
B Угол входного конуса
C Входной диаметр
D Центрирующий диаметр
E Соединительная резьба
H Центрирующая длина
L Длина входного конуса
T Отверстия для крепежа
P Диаметр расположения крепежных отверстий
R Профиль наконечника — радиус или угол
F Диаметр выходного отверстия

Технические характеристики сопла LSR-I

В текущем ассортименте представлено исполнение LSR-I с максимальной массой впрыска 600 г и максимальным диаметром шнека 60 мм. Рабочее давление пневматического привода составляет менее 6 бар.

Для подключения предусмотрены воздушный порт G1/8 и водяной порт G1/4. Максимальная температура, указанная на странице, составляет 120 °C. Совместимость и допустимые режимы необходимо проверять по параметрам конкретного оборудования и используемого LSR.

Преимущества пневматического запорного сопла

К преимуществам сопла относятся управляемое открытие и закрытие канала, снижение риска утечки жидкого силикона и наличие встроенного водяного контура охлаждения. Компактная конструкция объединяет пневматические и водяные подключения в одном узле.

Контролируемая подача материала важна для производства деталей с высокими требованиями к точности и стабильности размеров, включая медицинские изделия, детские товары, электронные компоненты, защитные элементы и корпуса носимых устройств.

Как выбрать сопло для LSR

При подборе необходимо учитывать максимальную массу впрыска, параметры узла пластикации, характеристики жидкого силиконового каучука, рабочее давление пневматического привода и возможности подключения охлаждающей воды.

Также проверяются входной и центрирующий диаметры, соединительная резьба, длина входного конуса, положение крепежных отверстий и диаметр выходного отверстия. Все присоединительные размеры должны соответствовать термопластавтомату или специализированной машине для литья силикона.

Купить пневматическое запорное сопло LSR

ВИВТЕХ поставляет пневматические запорные сопла для литья жидкого силиконового каучука. При подборе учитываются тип оборудования, производительность, параметры материала, требования к охлаждению и размеры присоединения.

Специалисты ВИВТЕХ помогут согласовать подходящее исполнение сопла LSR для конкретного технологического процесса.
