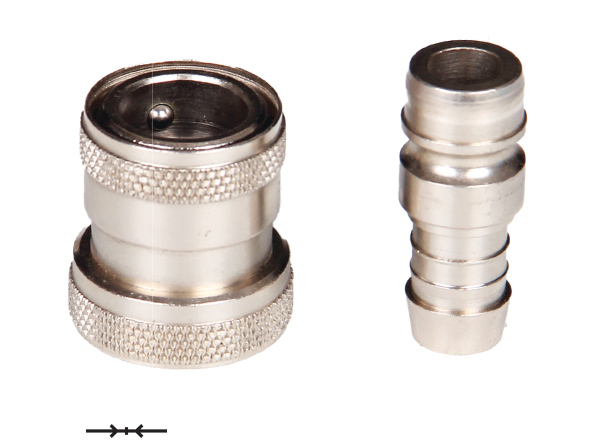

Варианты исполнения и артикулы БРС EBS 610

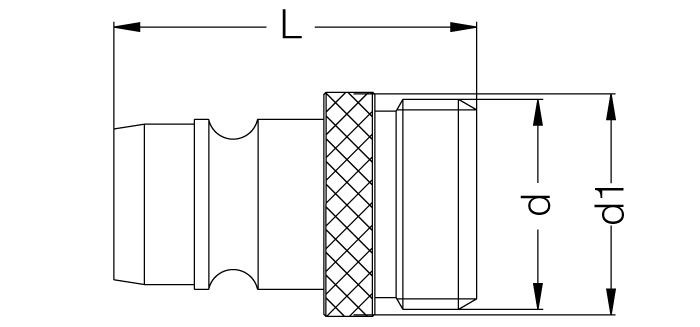

БРС ниппели EBS 610 с наружной резьбой BSP и метрической резьбой
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 ER 17
|
BSP 3/8”
|
17
|
34,6
|
|
610 ER 21
|
BSP 1/2”
|
22
|
34,6
|
|
610 ER 26
|
BSP 3/4”
|
27
|
34,6
|
|
610 ER M22
|
M22x1
|
23
|
34,6
|
|
610 ER M24
|
M24x1
|
25
|
37,6
|
|
610 ER M28
|
M28x1
|
29
|
37,6
|
БРС ниппель EBS 610 под шланг HR 13/19
|
|
|
|
Артикул
|
d
|
d1
|
d1
|
L
|
|
610 HR 13/19
|
BSP 3/8”
|
13
|
20
|
65
|
БРС адаптер EBS 610 GR 13/19 с наружной резьбой
|
|
|
|
Артикул
|
d
|
d1
|
d1
|
L
|
|
610 GR 13/19
|
BSP 1/2”
|
13
|
19
|
52
|
БРС переходник EBS 610 RD 21, BSP 3/4″–1/2″
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 RD 21
|
BSP 3/4”-1/2”
|
29
|
20
|
БРС переходник EBS 610 RD 26, BSP 3/4″ и 1/2″
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 RD 26
|
BSP 3/4”
|
BSP 1/2”
|
20
|
БРС ниппель EBS 610 CVD 21 с наружной резьбой
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 CVD 21
|
BSP 1/2”
|
60,5
|
30
|
БРС муфты EBS 610 DG с внутренней резьбой BSP и M22×1,5
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 DG 17
|
BSP 3/8”
|
28
|
31
|
|
610 DG 21
|
BSP 1/2”
|
28
|
31
|
|
610 DG 26
|
BSP 3/4”
|
30
|
33
|
|
610 DG M22
|
M22x1.5
|
28
|
31
|
БРС муфты EBS 610 EG с наружной резьбой BSP и M22×1,5
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 EG 17
|
BSP 3/8”
|
28
|
34,5
|
|
610 EG 21
|
BSP 1/2”
|
28
|
34,5
|
|
610 EG 26
|
BSP 3/4”
|
28
|
34,5
|
|
610 EG M22
|
M22x1.5
|
28
|
34,5
|
БРС муфты EBS 610 HG под шланг 10–19 мм
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 HG 10
|
10 мм- 3/8”
|
28
|
43
|
|
610 HG 13
|
13 мм- 1/2”
|
28
|
43
|
|
610 HG 16
|
16 мм- 5/8”
|
28
|
43
|
|
610 HG 19
|
19 мм- 3/4”
|
28
|
43
|
БРС адаптеры EBS 610 GR под шланг и резьбу
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 GR 13-1
|
13
|
1/2”
|
29
|
|
610 GR 13
|
13
|
3/8”
|
29
|
|
610 GR 19
|
19
|
3/4”
|
29
|
БРС ниппели EBS 610 HR под шланг 10–19 мм
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 HR 10
|
10 мм - 3/8”
|
17
|
41,6
|
|
610 HR 13
|
13 мм - 1/2”
|
17
|
41,6
|
|
610 HR 16
|
16 мм - 5/8”
|
17
|
41,6
|
|
610 HR19
|
19 мм - 3/4”
|
20
|
41,6
|
БРС штуцеры EBS 610 DR с внутренней резьбой BSP и метрическими размерами
|
|
|
|
Артикул
|
d
|
d1
|
L
|
|
610 DR 17
|
BSP 3/8”
|
20
|
33,6
|
|
610 DR 21
|
BSP 1/2”
|
24
|
32,3
|
|
610 DR 26
|
BSP 3/4”
|
30
|
33,6
|
|
610 DR M22-1
|
M22x1
|
25
|
30,6
|
|
610 DR M24-1
|
M24x1
|
30
|
33,6
|
|
610 DR M22-1,5
|
M22x1
|
25
|
33,6
|
Условные обозначения клапанов БРС EBS 610
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические особенности БРС EBS 610
Подключения и совместимость БРС EBS 610
В каталоге представлены муфты с внутренней резьбой BSP, ниппели с наружной резьбой, соединения под шланг, адаптеры с наружной резьбой и переходники. Для отдельных исполнений предусмотрены метрические присоединения M22, M24 и M28. Шланговые варианты позволяют подключать линии диаметром от 10 до 19 мм.
При выборе соединения необходимо учитывать тип компонента, размер и стандарт резьбы, диаметр шланга и конструкцию сопрягаемого элемента. Для переходников дополнительно следует проверить соответствие размеров входного и выходного подключений.
Материалы и условия эксплуатации БРС EBS 610
Стандартные муфты и ниппели серии EBS 610 изготовлены из никелированной латуни и оснащены уплотнениями из нитриловой резины NBR. В качестве дополнительных вариантов предусмотрены хромирование, никелирование и уплотнения из Viton.
Рабочее давление серии составляет до 15 бар, температурный диапазон — от −20 до +100 °C. При выборе быстроразъемного соединения необходимо учитывать условия эксплуатации, рабочие параметры пневмосистемы и совместимость материалов. Для конкретного артикула допустимые характеристики следует проверять по каталогу.
Купить быстроразъемные соединения EBS 610 в ВИВТЕХ
ВИВТЕХ предлагает быстроразъемные соединения EBS 610 для промышленной пневматики. Чтобы подобрать подходящий вариант, определите требуемый номинальный проход, рабочее давление, температуру эксплуатации, тип резьбы или размер шланга и необходимую конструкцию клапана.
Специалисты ВИВТЕХ помогут подобрать БРС EBS 610 по артикулу и техническим параметрам оборудования.
