Быстросъемные соединения для пневматики. ЕБС 612
Быстросъемные соединения для пневматики. ЕБС 612
Оставить заявку скачать PDF
Главная Оборудование Быстроразъемные соединения Быстроразъемные соединения для воздуха

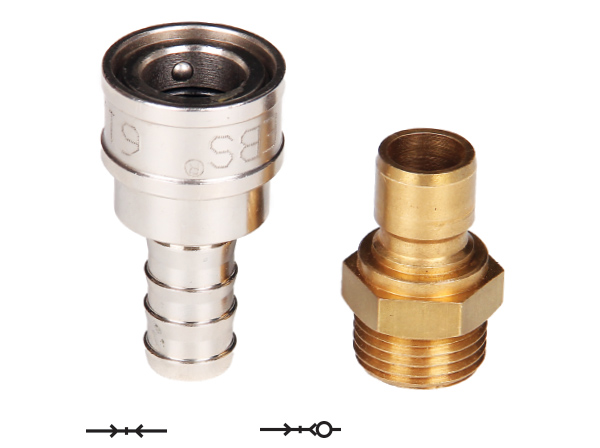

Быстросъемные соединения для пневматики. EBS серия 612

-

Описание:

  • Проток: NW 12 - NW 19
  • Диапазон температур: -20°C + 100°C
  • Рабочее давление: от 0 до 10 бар
  • Материал стандартного исполнения муфты, ниппеля: никелированная латунь
  • Материал стандартного исполнения прокладок: Нитрил NBR
  • Опции:  хромирование, прокладки из Витона
  • Область применения:
    • - В системах охлаждения пресс-форм для литья пластмасс и цветных металлов
    - На скрубберах высокого давления
    - В системах очистки и мойки машин
    - На всех наружных водопроводных и воздушных соединениях в автомастерских и гаражах
    - Другие отрасли промышленности
    - Во всех видах сантехники
    - В прачечных
    - Для соединения садовых шлангов

Условные обозначения:

Без клапана Проходная муфта и проходной ниппель (полный проток)
Односторонний клапан Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
Двухсторонний клапан Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)

БРС муфта / розетка с внутренней резьбой для пневматики


БРС муфта / розетка с внутренней резьбой для пневматики
Без клапана

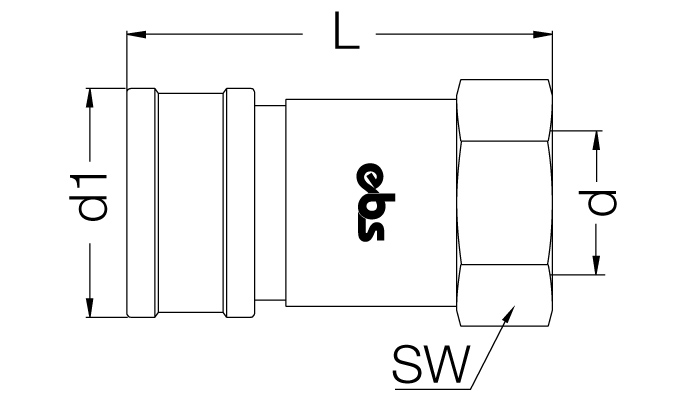

Артикул d d1 L SW
612 DGB 17 BSP 3/8” 29 56 27
612 DGB 21 BSP 1/2” 29 56 27

БРС муфта / розетка под шланг для пневматики


БРС муфта / розетка под шланг для пневматики
Без клапана
Артикул d d1 L SW
612 HGB 13 13 31 51 24
612 HGB 17 15 31 51 30
612 HGB 19 19 31 51 36

БРС муфта / розетка с внутренней резьбой для пневматики


БРС муфта / розетка с внутренней резьбой для пневматики
Без клапана
Артикул d d1 L SW
612 DG 17 BSP 3/8” 29 34 24
612 DG 21 BSP 3/8” 29 34 24
612 DG 26 BSP 3/8” 29 38 30
612 DG 33 BSP 1” 29 36

БРС муфта / розетка под шланг для пневматики


БРС муфта / розетка под шланг для пневматики
Без клапана
Артикул d d1 L SW
612 HG 12 12 29 75 24
612 HG 15 15 29 75 24
612 HG 19 19 29 81 24

БРС ниппель / штуцер под шланг для пневматики


БРС ниппель / штуцер под шланг для пневматики
Без клапана
Артикул d d1 L SW
612 HR 07 7 9 54 17
612 HR 10 10 12,5 54 17
612 HR 13 13 15,2 54 17
612 HR 16 16 18,5 58 19

БРС ниппель / штуцер под шланг для пневматики


БРС ниппель / штуцер под шланг для пневматики
Без клапана
Артикул d d1 L
612 FHR 12 12 13,5 48
612 FHR 15 15 16,5 48
612 FHR 19 19 20 57
612 FHR 19 19 26 69

БРС ниппель / штуцер с внешней резьбой для пневматики


БРС ниппель / штуцер с внешней резьбой для пневматики
Без клапана
Артикул d L SW
612 DR 13 BSP 1/4” 38 17
612 DR 17 BSP 3/8" 38 21
612 DR 21 BSP 1/2” 38 25

БРС ниппель / штуцер с внутренней резьбой для пневматики


БРС ниппель / штуцер с внутренней резьбой для пневматики
Без клапана
Артикул d L SW
612 TDR 21 BSP 1/2” 24 34
612 TDR 26 BSP 3/4" 30 38
612 TDR 33 BSP 1” 36 36

БРС ниппель / штуцер с наружной для пневматики


БРС ниппель / штуцер с наружной для пневматики
Без клапана
Артикул d L SW
612 ER 17 BSP 3/8” 31 22
612 ER 21 BSP 4/3” 37 22
612 ER 26 BSP 3/4” 41 27
612 ER 33 BSP 1” 41 34

Адаптер под шланг с наружной резьбой


Адаптер под шланг с наружной резьбой
Без клапана
Артикул d d1 L L1 SW
612 GR 07 7 мм - BSP 1/2” 9 48 11 27
612 GR 10 10 мм - BSP 1/2” 12,2 48 11 27
612 GR 13 13 мм - BSP 1/2” 15,2 48 11 27
612 GR 16 16 мм - BSP 1/2” 18,5 55 11 27

Соединитель с наружной резьбой


Адаптер с наружной резьбой
Без клапана
Артикул d d1 L L1 SW
612 GN 13 BSP 1/4” BSP 1/4” 27 11 31
612 GN 17 BSP 3/8” BSP 3/8” 27 11 31
612 GN 21 BSP 1/2” BSP 1/2” 27 11 34
