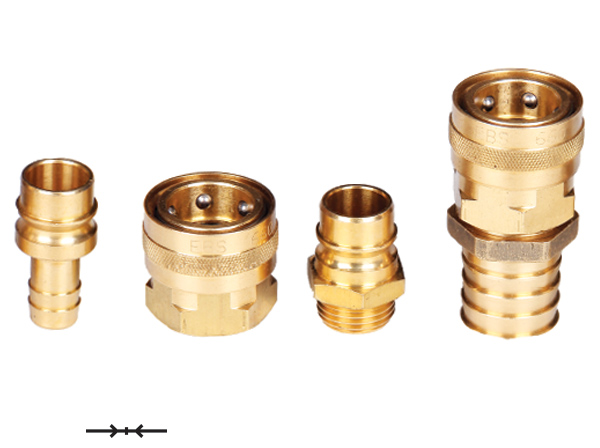

Быстроразъемные соединения EBS 660 предназначены для оперативного подключения и отключения шлангов и компонентов пневматических систем. Номинальный проход NW 5 делает серию подходящей для компактных соединений, где важны небольшие размеры компонентов и удобство обслуживания оборудования.
БРС EBS 660 применяются в промышленной пневматике, системах охлаждения пресс-форм, оборудовании для очистки и мойки машин, а также в других областях, указанных в каталоге производителя. Серия включает муфты, ниппели и адаптеры с различными вариантами присоединения. Это позволяет подобрать быстроразъемное соединение с учетом конструкции оборудования, диаметра шланга и типа резьбы.
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 660 DG 26 | BSP 3/4” | 35 | 31,5 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 660 HG 19 | 19 | 35 | 44 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 660 GR 19 | BSP 3/4” - 9 | BSP 3/4” | 29 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 660 HR 13 | 13 | 25 | 43,5 | ||||
| 660 HR 19 | 19 | 25 | 43,5 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | SW | ||||
| 660 ER 21 | BSP 1/2” | 35 | 23 | ||||
| 660 ER 26 | BSP 3/4” | 35 | 27 | ||||
| 660 ER 33 | BSP 1” | 40 | 34 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | |||||
| 660 TER 26 | BSP 3/4” | 35 | |||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | SW | ||||
| 660 TDR 26 | BSP 3/4” | 30 | 33,5 | ||||
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В каталоге представлены муфты с внутренней резьбой, ниппели с наружной резьбой, соединения под шланг и переходные элементы. Резьбовые исполнения позволяют подключать БРС к соответствующим элементам пневматических магистралей, а шланговые варианты подходят для сборки разъемных линий подачи воздуха.
При подборе быстросъёмного соединения необходимо учитывать тип компонента, диаметр шланга, размер резьбы и совместимость сопрягаемых элементов. Для переходников важно проверить размеры обоих подключений.
В зависимости от условий эксплуатации можно выбрать проходное исполнение без клапана, соединение с односторонним клапаном или вариант с двусторонним запиранием. Конструкция клапана определяет, как перекрывается поток при разъединении муфты и ниппеля.
Стандартные муфты и ниппели EBS 660 выполнены из никелированной латуни и оснащены уплотнениями из нитриловой резины NBR. Для отдельных исполнений предусмотрены нержавеющая сталь, хромированная поверхность и уплотнения из Viton.
Рабочее давление серии составляет до 10 бар, температурный диапазон — от −20 до +100 °C. При выборе БРС необходимо учитывать давление в системе, температуру эксплуатации и совместимость материалов с рабочей средой. Допустимые параметры следует проверять по конкретному артикулу.
В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS 660, включая муфты, ниппели и адаптеры для различных вариантов подключения. Чтобы подобрать подходящее исполнение, определите требуемый тип соединения, диаметр шланга или размер резьбы, рабочее давление и температурные условия.
Быстросъёмные соединения и другие компоненты серии EBS 660 можно подобрать по артикулу и техническим параметрам оборудования. Специалисты ВИВТЕХ помогут уточнить характеристики конкретного исполнения и подобрать подходящий вариант.
