Быстроразъемные соединения EBS 661 предназначены для подключения и отключения шлангов и компонентов различных систем. Номинальный проход NW 20 (Ø 1″) делает серию подходящей для шланговых линий большого диаметра, где требуется быстрое разъёмное соединение оборудования.
В каталоге представлены БРС EBS 661: муфты, ниппели, адаптеры и соединительные элементы с различными вариантами присоединения. Быстросъёмные соединения этой серии применяются в системах охлаждения пресс-форм, при очистке и мойке машин, в автомастерских, сантехнических системах и других областях, указанных в каталоге производителя. При использовании с конкретной рабочей средой необходимо проверять совместимость материалов и допустимые параметры выбранного исполнения.
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | SW | |||
| 661 DG 33 | BSP 1” | 42 | 40 | 40 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d1 | d | L | ||||
| 661 HA 19 | 19 | 1” | 44 | ||||
| 661 HA 25 | 25 | 1” | 44 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 661 HR 19 | 19 | 30 | 64 | ||||
| 661 HR 25 | 25 | 35 | 64 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | SW | ||||
| 661 ER 33 | BSP 1” | 40 | 36 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 661 TER 33 | BSP 1” | 35 | 41 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | SW | ||||
| 661 DR 33 | BSP 1” | 35 | 36 | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | d1 | L | ||||
| 661 TDR 33 | BSP 1” | 35 | 40 | ||||
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |

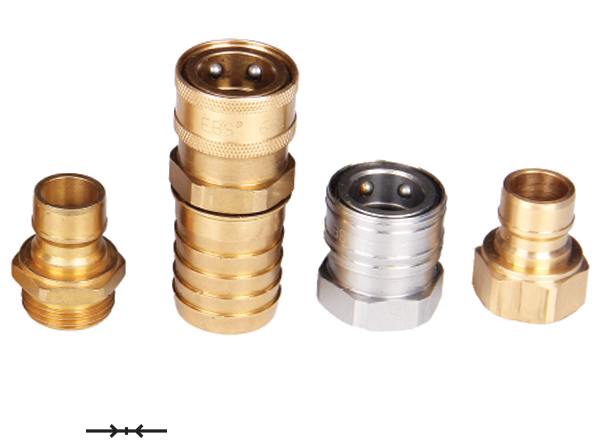

Серия включает муфту с внутренней резьбой BSP 1″, ниппели с наружной и внутренней резьбой, а также адаптеры для подключения шлангов. В каталоге представлены, в частности, муфта 661 DG 33, ниппели 661 ER 33, 661 TER 33, 661 DR 33 и 661 TDR 33, а также адаптеры 661 HA 19 и 661 HA 25.
При выборе быстроразъемного соединения необходимо учитывать диаметр шланга, стандарт и размер резьбы, конструкцию муфты или ниппеля и требования к герметичности при разъединении. Это позволяет подобрать совместимые компоненты для конкретной конфигурации оборудования.
Стандартные муфты и ниппели EBS 661 изготовлены из никелированной латуни и оснащены уплотнениями NBR. В зависимости от требований эксплуатации можно рассмотреть исполнения из нержавеющей стали, хромированные поверхности и уплотнения из Viton.
Рабочее давление серии составляет до 10 бар, температурный диапазон — от −20 до +100 °C. Допустимые значения зависят от конкретного исполнения. Перед использованием необходимо проверить рабочие параметры и совместимость материалов с рабочей средой.
В каталоге ВИВТЕХ представлены быстроразъемные соединения EBS 661, включая муфты, ниппели и адаптеры. Чтобы подобрать подходящее исполнение, определите диаметр шланга или размер резьбы, рабочее давление, температуру эксплуатации и необходимую конструкцию клапана.
Специалисты ВИВТЕХ помогут подобрать БРС и быстросъёмные соединения EBS 661 по артикулу и техническим требованиям оборудования.
