Варианты исполнения и артикулы БРС EBS 706
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|

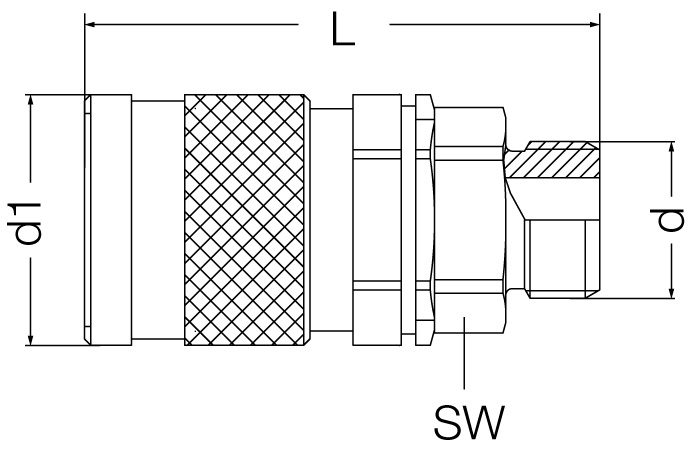

Артикул
|
d
|
d1
|
L
|
SW
|
|
706 EGB 13
|
BSP 1/4”
|
22
|
58
|
19
|
|
706 EGB 17
|
BSP 3/8”
|
22
|
59
|
19
|
|
706 EGB 21
|
BSP 1/2”
|
22
|
62
|
22
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 EGB 13 13/60
|
BSP 1/4”
|
22
|
58
|
19
|
|
706 EGB 17 17/60
|
BSP 3/8”
|
22
|
59
|
19
|
|
706 EGB M14/60
|
M14x1.5
|
22
|
62
|
22
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SGB M14/60
|
M14x1.5
|
22
|
79
|
19
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 EGB M12/06
|
M12x1.5 - 6
|
22
|
57
|
19
|
|
706 EGB M14/08
|
M14x1.5 - 8
|
22
|
57
|
19
|
|
706 EGB M16/10
|
M16x1.5 - 10
|
22
|
58
|
19
|
|
706 EGB M18/10
|
M18x1.5 - 10
|
22
|
59
|
19
|
|
706 EGB M18/12
|
M18x1.5 - 12
|
22
|
59
|
19
|
|
706 EGB M20/12
|
M20x1.5 - 12
|
22
|
59
|
22
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SGB M14/08
|
M14x1.5 - 8
|
22
|
79
|
19
|
|
706 SGB M16/10
|
M16x1.5 - 10
|
22
|
79
|
19
|
БРС муфта / розетка с внутренней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 DGB 13
|
BSP 1/4”
|
22
|
57
|
19
|
|
706 DGB 17
|
BSP 3/8”
|
22
|
58
|
22
|
БРС муфта / розетка под шланг для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 HGB 06
|
6
|
22
|
72
|
19
|
|
706 HGB 09
|
9
|
22
|
77
|
19
|
|
706 HGB 11
|
11
|
22
|
77
|
19
|
|
706 HGB 13
|
13
|
22
|
77
|
19
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 ERB 13
|
BSP 1/4”
|
22
|
56
|
19
|
|
706 ERB 17
|
BSP 3/8”
|
22
|
57
|
19
|
|
706 ERB 21
|
BSP 1/2”
|
22
|
60
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 ERB 13/60
|
BSP 1/4”
|
22
|
56
|
19
|
|
706 ERB 17/60
|
BSP 3/8”
|
22
|
57
|
19
|
|
706 ERB M14/60
|
M14x1.5
|
22
|
55
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SRBM 14/60
|
M14x1.5
|
22
|
77
|
19
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 ERB M12/06
|
M12x1.5 - 6
|
22
|
55
|
19
|
|
706 ERB M14/08
|
M14x1.5 -8
|
22
|
55
|
19
|
|
706 ERB M16/10
|
M16x1.5 - 10
|
22
|
56
|
19
|
|
706 ERB M18/10
|
M18x1.5 - 10
|
22
|
56
|
19
|
|
706 ERB M18/12
|
M18x1.5 - 12
|
22
|
56
|
19
|
|
706 ERB M20/12
|
M20x1.5 - 12
|
22
|
57
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SRB M14/08
|
M14x1.5 - 8
|
22
|
77
|
19
|
|
706 SRB M16/10
|
M16x1.5 - 10
|
22
|
77
|
19
|
БРС ниппель / штуцер с внутренней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 DRB 13
|
BSP 1/4”
|
22
|
55
|
19
|
|
706 DRB 17
|
BSP 3/8”
|
22
|
56
|
22
|
БРС ниппель / штуцер под шланг для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 HRB 06
|
6
|
22
|
70
|
19
|
|
706 HRB 09
|
9
|
22
|
75
|
19
|
|
706 HRB 11
|
11
|
22
|
75
|
19
|
|
706 HRB 13
|
13
|
22
|
75
|
19
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
706 ER 10
|
BSP 1/8”
|
34
|
14
|
|
706 ER 13
|
BSP 1/4”
|
37
|
14
|
|
706 ER 17
|
BSP 3/8”
|
38
|
19
|
БРС ниппель / штуцер с внутренней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
706 DR 10
|
BSP 1/8”
|
34
|
14
|
|
706 DR 13
|
BSP 1/4”
|
36
|
17
|
|
706 DR 17
|
BSP 3/8”
|
38
|
19
|
БРС ниппель / штуцер под шланг для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
L
|
|
706 HR 06
|
6
|
63
|
|
706 HR 09
|
9
|
63
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 EGB 13-P1
|
BSP 1/4”
|
25
|
58
|
19
|
|
706 EGB 17-P1
|
BSP 3/8”
|
25
|
59
|
19
|
|
706 EGB 21-P1
|
BSP 1/2”
|
25
|
62
|
22
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 EGB 13/60-P1
|
BSP 1/4”
|
25
|
58
|
19
|
|
706 EGB 17/60-P1
|
BSP 3/8”
|
25
|
59
|
19
|
|
706 EGB M14/60-P1
|
M14x1.5
|
25
|
57
|
19
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SGB M14/60-P1
|
M14x1.5
|
22
|
79
|
19
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 EGB M12/06-P1
|
M12x1.5 - 6
|
22
|
57
|
19
|
|
706 EGB M14/08-P1
|
M14x1.5 - 8
|
22
|
57
|
19
|
|
706 EGB M16/10-P1
|
M16x1.5 - 10
|
22
|
58
|
19
|
|
706 EGB M18/10-P1
|
M18x1.5 - 10
|
22
|
59
|
19
|
|
706 EGB M18/12-P1
|
M18x1.5 - 12
|
22
|
59
|
19
|
|
706 EGB M20/12-P1
|
M20x1.5 - 12
|
22
|
59
|
22
|
БРС муфта / розетка с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SGB M14/06-P1
|
M14x1.5 - 6
|
22
|
79
|
19
|
|
706 SGB M14/08-P1
|
M16x1.5 - 8
|
22
|
79
|
19
|
БРС муфта / розетка с внутренней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 DGB 13-P1
|
BSP 1/4”
|
22
|
57
|
19
|
|
706 DGB 17-P1
|
BSP 3/8”
|
22
|
58
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 ERB 13/60-P1
|
BSP 1/4”
|
22
|
56
|
19
|
|
706 ERB 17/60-P1
|
BSP 3/8”
|
22
|
57
|
19
|
|
706 ERB M14/60-P1
|
M14x1.5
|
22
|
55
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SRBM 14/60-P1
|
M14x1.5
|
22
|
77
|
19
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 ERB M12/06-P1
|
M12x1.5 - 6
|
22
|
64
|
19
|
|
706 ERB M14/08-P1
|
M14x1.5 - 8
|
22
|
64
|
19
|
|
706 ERB M16/10-P1
|
M16x1.5 - 10
|
22
|
65
|
19
|
|
706 ERB M18/10-P1
|
M18x1.5 - 10
|
22
|
66
|
19
|
|
706 ERB M18/12-P1
|
M18x1.5 - 12
|
22
|
66
|
19
|
|
706 ERB M20/12-P1
|
M20x1.5 - 12
|
22
|
66
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 SRB M14/08-P1
|
M14x1.5 - 8
|
22
|
77
|
19
|
|
706 SRB M16/10-P1
|
M16x1.5 - 10
|
22
|
77
|
19
|
БРС ниппель / штуцер с внутренней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
706 DRB 13-P1
|
BSP 1/4”
|
22
|
55
|
19
|
|
706 DRB 17-P1
|
BSP 3/8”
|
22
|
56
|
22
|
БРС ниппель / штуцер с внешней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
706 ER 10-P1
|
BSP 1/8”
|
34
|
14
|
|
706 ER 13-P1
|
BSP 1/4”
|
37
|
14
|
|
706 ER 17-P1
|
BSP 3/8”
|
38
|
19
|
БРС ниппель / штуцер с внутренней резьбой для гидравлики серия 706
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
706 DR 10-P1
|
BSP 1/8”
|
31
|
14
|
|
706 DR 13-P1
|
BSP 1/4”
|
36
|
17
|
|
706 DR 17-P1
|
BSP 3/8”
|
38
|
19
|

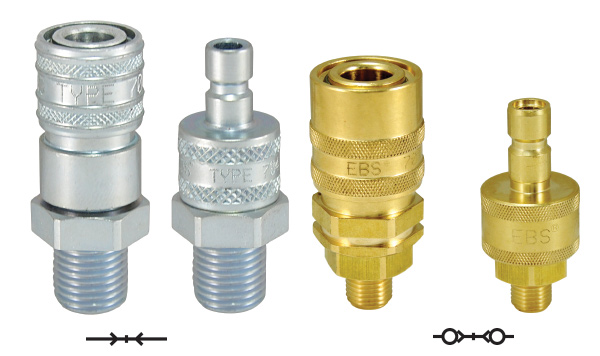

Условные обозначения клапанов БРС EBS 706
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Исполнения и подключения БРС EBS 706
Серия EBS 706 включает быстроразъёмные соединения с наружной и внутренней резьбой, а также муфты и ниппели под шланг. В таблицах представлены резьбовые исполнения BSP и метрические подключения, в том числе M12×1,5, M14×1,5, M16×1,5, M18×1,5 и M20×1,5.
В зависимости от исполнения доступны проходные соединения без клапана, муфты с односторонним клапаном и пары с двусторонним перекрытием потока. При подборе следует проверять совместимость муфты и ниппеля, размеры подключения, материал корпуса и уплотнений.
