Варианты исполнения и артикулы БРС EBS A17

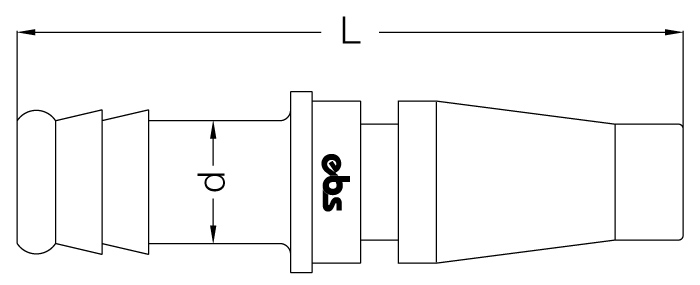

БРС штуцер/ниппель для воздуха NW 5 под шланг без клапана
|
|
|
Артикул
|
d
|
L
|
|
A17 HR 06
|
6 мм - 1/4”
|
51
|
|
A17 HR 08
|
8 мм - 5/16”
|
51
|
|
A17 HR 10
|
10 мм - 3/8”
|
51
|
БРС штуцер/ниппель для воздуха NW 5 для пластмассовых шлангов без клапана
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A17 PR 06
|
6x8 мм - M12x1
|
43
|
19
|
|
A17 PR 08
|
8x10 мм - M16x1
|
46
|
19
|
|
A17 PR 10
|
9x12 мм - M16x1
|
46
|
19
|
БРС штуцер/ниппель для воздуха NW 5 с наружной резьбой без клапана
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A17 ER 10
|
BSPT 1/8”
|
38
|
12
|
|
A17 ER 13
|
BSPT 1/4”
|
41
|
14
|
БРС штуцер/ниппель для воздуха NW 5 с внутренней резьбой без клапана
|
|
|
|
Артикул
|
d
|
L
|
SW
|
|
A17 ВR 10
|
BSPT 1/8”
|
38
|
12
|
|
A17 ВR 13
|
BSPT 1/4”
|
41
|
17
|
|
A17 ВR 17
|
BSPT 3/8”
|
41
|
19
|
|
A17 ВR 21
|
BSPT 1/2”
|
41
|
24
|
БРС муфта / розетка для воздуха NW 5 с наружной резьбой и клапаном
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A17 EGB 13
|
BSPT 1/4”
|
23
|
58
|
19
|
|
A17 EGB 17
|
BSPT 3/8”
|
23
|
58
|
19
|
|
A17 EGB 21
|
BSPT 1/2”
|
23
|
48
|
22
|
БРС муфта / розетка для воздуха NW 5 с внутренней резьбой и клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A17 DGB 13
|
BSPT 1/4”
|
23
|
58
|
19
|
|
A17 DGB 17
|
BSPT 3/8”
|
23
|
58
|
19
|
|
A17 DGB 21
|
BSPT 1/2”
|
23
|
53
|
24
|
БРС муфта / розетка для воздуха NW 5 под шланг с клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A17 HGB 06
|
6 мм - 1/4”
|
23
|
69
|
19
|
|
A17 HGB 08
|
8 мм - 5/16”
|
23
|
69
|
19
|
|
A17 HGB 09
|
9 мм - 514”
|
23
|
69
|
19
|
|
A17 HGB 10
|
10 мм - 3/8”
|
23
|
69
|
19
|
|
A17 HGB 13
|
13 мм - 1/2”
|
23
|
69
|
19
|
БРС муфта / розетка для воздуха NW 5 для пластмассовых шлангов с клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A17 PGB 06
|
6x8 мм - M12x1
|
23
|
58
|
19
|
|
A17 PGB 08
|
6x10 мм - M16x1
|
23
|
58
|
19
|
|
A17 PGB 09
|
9x12 мм - M16x1
|
23
|
58
|
19
|
БРС муфта / розетка для воздуха NW 5 для пластмассовых шлангов c пружиной и клапаном
|
|
|
|
Артикул
|
d
|
d1
|
L
|
SW
|
|
A17 YGB 06
|
6x8 мм - M12x1
|
23
|
155
|
19
|
|
A17 YGB 08
|
6x10 мм - M16x1
|
23
|
165
|
19
|
|
A17 YGB 09
|
9x12 мм - M16x1
|
23
|
170
|
19
|

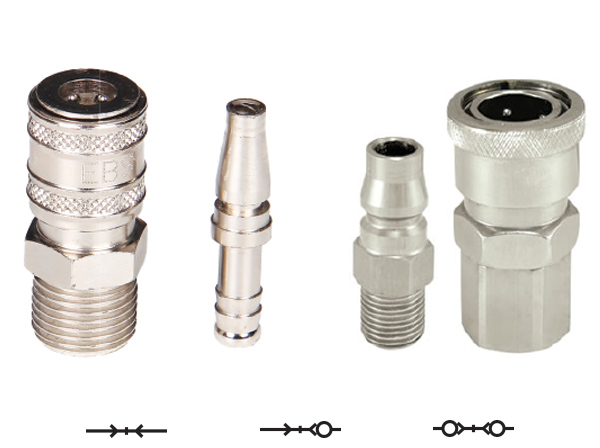

Условные обозначения клапанов БРС EBS A17
|
|
Проходная муфта и проходной ниппель (полный проток)
|
|
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан)
|
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан)
|
Описание и технические особенности БРС EBS A17
Муфты и ниппели EBS A17: варианты подключения
В каталоге представлены муфты с наружной и внутренней резьбой, ниппели с резьбовым присоединением, а также прямые соединения под шланг. Для резьбовых вариантов предусмотрена коническая резьба BSPT размеров 1/8″, 1/4″, 3/8″ и 1/2″ в зависимости от исполнения.
Для подключения шлангов доступны ниппели диаметром 6, 8 и 10 мм, а также варианты под пластиковые трубки с размерами 6×8, 8×10 и 9×12 мм. В соответствующих исполнениях предусмотрены метрические присоединения M12×1 и M16×1.
При подборе важно проверить тип и размер резьбы, диаметр шланга или трубки, длину соединительного элемента и совместимость муфты с ниппелем. Совпадение диаметра подключения не гарантирует совместимость деталей разных серий.
Конструкция и варианты клапанов EBS A17
Серия включает проходные соединения с полным протоком, муфты с односторонним клапаном и исполнения с двусторонним клапаном. Проходные варианты обеспечивают свободное прохождение воздуха через соединение. Односторонний клапан перекрывает поток со стороны муфты при разъединении, а двусторонний предусматривает самоуплотняющиеся элементы и в муфте, и в ниппеле.
Для подключения пластиковых трубок доступны также исполнения с защитной пружиной. Она помогает уменьшить риск перегиба трубки в области соединения. Выбор варианта зависит от конфигурации пневматической системы и требований к отключению линии.
Купить быстроразъемные соединения EBS A17 в ВИВТЕХ
Компания ВИВТЕХ поставляет быстроразъемные соединения для сжатого воздуха и комплектующие для промышленной пневматики. Чтобы подобрать БРС EBS A17, необходимо определить тип присоединения, размер резьбы или шланга, требуемую конструкцию клапана и условия эксплуатации.
Артикулы муфт и ниппелей, размеры и установочные параметры приведены в таблицах на странице. По этим данным можно подобрать совместимые компоненты для подключения пневматического инструмента, станка или производственной линии.
