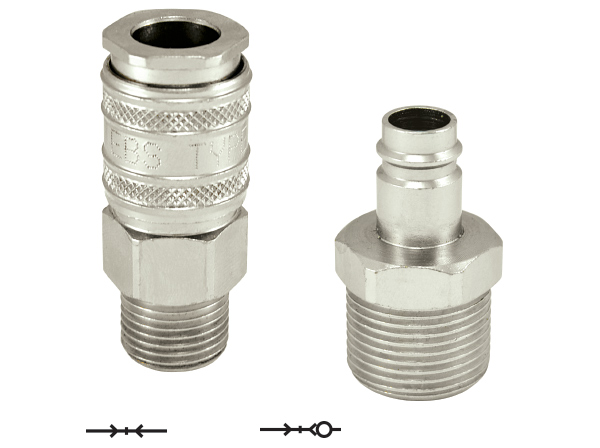

Быстроразъемные соединения EBS A34 предназначены для подключения и отключения шлангов и компонентов пневматических систем, работающих на сжатом воздухе. Номинальный проход NW 6 подходит для пневматических линий соответствующего типоразмера и позволяет быстро подключать оборудование для его эксплуатации и обслуживания.
БРС A34 применяются в пневматических соединениях станков, машин, промышленного оборудования, сборочных линий и пневматического инструмента. Серия включает муфты и ниппели с различными вариантами присоединения, что позволяет подобрать соединение с учетом конструкции оборудования, диаметра шланга и параметров пневматической магистрали.
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A34 EG 13 | BSP 1/4” | 28 | 70 | 24 | |||
| A34 EG 17 | BSP 3/8” | 28 | 70 | 24 | |||
| A34 EG 21 | BSP 1/2” | 28 | 72 | 24 | |||
| A34 EG 26 | BSP 3/4” | 28 | 72 | 27 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A34 DG 13 | BSP 1/4” | 28 | 65 | 24 | |||
| A34 DG 17 | BSP 3/8” | 28 | 65 | 24 | |||
| A34 DG 21 | BSP 1/2” | 28 | 65 | 24 | |||
| A34 DG 26 | BSP 3/4” | 28 | 66 | 30 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | SW | L | d1 | |||
| A34 НG 06 | 6 мм - 1/4” | 28 | 83 | 24 | |||
| A34 НG 08 | 8 мм - 5/16” | 28 | 83 | 24 | |||
| A34 НG 10 | 10 мм - 3/8” | 28 | 83 | 24 | |||
| A34 НG 13 | 13 мм - 1/2” | 28 | 83 | 24 | |||
| A34 НG 16 | 16 мм - 5/8” | 28 | 83 | 24 | |||
| A34 НG 19 | 19 мм - 3/4” | 28 | 83 | 24 | |||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| Артикул | d | L | |||||
| A34 НR 06 | 6 мм - 1/4” | 53 | |||||
| A34 НR 10 | 10 мм - 3/8” | 53 | |||||
| A34 НR 13 | 13 мм - 3/2” | 53 | |||||
| A34 НR 16 | 13 мм - 5/8” | 53 | |||||
|
|
|||
|---|---|---|---|
| Артикул | d | L | SW |
| A34 ER 17 | BSPT 3/8” | 48 | 19 |
| A34 ER 21 | BSPT 1/2” | 52 | 22 |
|
|
|||
|---|---|---|---|
| Артикул | d | SW | L |
| A34 DR 17 | BSP 3/8” | 40 | 19 |
| A34 DR 21 | BSP 1/2” | 40 | 24 |
|
|
Проходная муфта и проходной ниппель (полный проток) |
|
Самоуплотняющаяся муфта + проходной ниппель (односторонний клапан) |
|
Самоуплотняющаяся муфта + самоуплотняющийся ниппель (двухсторонний клапан) |
В серии представлены муфты под шланг диаметром от 6 до 19 мм, а также резьбовые исполнения с различными присоединительными размерами. Доступны муфты с наружной и внутренней резьбой, а также ниппели для подключения к пневматической линии.
В зависимости от условий эксплуатации можно выбрать соединение без клапана, с односторонним клапаном или с двусторонним запиранием. При подборе необходимо учитывать тип компонента, размер шланга или резьбы и требования к перекрытию воздушного потока при разъединении.
Стандартные муфты и ниппели EBS A34 выполнены из никелированной латуни и оснащены уплотнениями из нитриловой резины NBR. Для отдельных исполнений предусмотрены корпуса из нержавеющей стали и уплотнения из Viton.
При выборе быстроразъемного соединения необходимо учитывать рабочее давление, температуру эксплуатации, размер присоединения и совместимость материалов с условиями работы. Допустимые параметры следует проверять по конкретному артикулу, особенно если оборудование работает вблизи предельных значений давления или температуры.
ВИВТЕХ предлагает быстроразъемные соединения EBS A34 для промышленной пневматики. Чтобы подобрать подходящий вариант, определите номинальный проход, рабочее давление, температурные условия, размер шланга или резьбы и необходимую конструкцию клапана.
Специалисты ВИВТЕХ помогут подобрать БРС EBS A34 по артикулу и техническим требованиям оборудования.
