SONLY U2000TS — промышленный гидравлический термопластавтомат с усилием смыкания 2000 т (20 000 кН), предназначенный для производства особо крупных пластиковых изделий методом литья под давлением.
Машина рассчитана на работу с крупногабаритными пресс-формами и значительными объемами полимерного материала. Межколонное расстояние 1710×1515 мм обеспечивает большое рабочее пространство для установки массивной оснастки. Максимальная толщина пресс-формы составляет 1500 мм, а максимальное открытие — до 1950 мм для исполнения U2000TS I.
Для SONLY U2000TS доступны пять вариантов диаметра шнека — 130, 140, 150, 160 и 180 мм. Теоретический объем впрыска составляет от 11 282 до 21 619 см³, а теоретический вес впрыска полистирола — от 10 266 до 19 889 г.
Выбор диаметра шнека позволяет адаптировать машину под различные объемы отливки, тип перерабатываемого материала и требования технологического процесса. Максимальная скорость вращения шнека составляет 88 об/мин для основной конфигурации и до 60 об/мин для второй модификации.
| Модель | U2000TS I | U2000TS II | ||||
| Международная спецификация | 18445 | 22700 | ||||
| Шнек | A | B | C | D | E | |
| Узел впрыска | ||||||
| Диаметр шнека | мм | 130 | 140 | 150 | 160 | 180 |
| Отношение L/D | 23,7 | 22 | 20,5 | 19,3 | 20 | |
| Теоретический объем впрыска | см3 | 11282 | 13084 | 15020 | 17089 | 21619 |
| Теоретический вес впрыска (PS) | г | 10266 | 11906 | 13668 | 15551 | 19889 |
| Давление впрыска | мПа | 163,5 | 141,0 | 122,8 | 108,0 | 105,0 |
| Максимальная скорость вращения шнека | об/мин | 88 | 60 | |||
| Узел смыкания | ||||||
| Усилие запирания | кН | 20000 | 20000 | |||
|
Максимальное открытие пресс-формы |
мм | 1950 | 19550 | |||
| Расстояние между колоннами | мм | 1710 х 1515 |
1710 х 1515 |
|||
| Максимальная толщина пресс-формы | мм | 1500 |
1500 |
|||
| Минимальная толщина пресс-формы | мм | 680 |
680 |
|||
| Максимальный ход толкателей | мм | 400 | 400 | |||
| Усилие толкателей | кН | 363 |
363 |
|||
| Количество толкателей | шт | 28+1 |
28+1 |
|||
| Другие характеристики | ||||||
| Диаметр установочного отверстия | мм | 315 |
315 |
|||
| Давление в системе | мПа | 16 | 16 | |||
| Мощность двигателя (версия с фиксированным насосом) | кВт | 45+55+55 |
55+55+55 |
|||
| Мощность двигателя (версия с серводвигателем) | кВт | 45+45+45+45 |
45+45+45+45 |
|||
| Мощность нагревательных элементов | кВт | 130 | 140 | |||
| Объем бака | л | 2000 | 2000 | |||
| Вес | кг | 24000+96000 |
25000+96000 |
|||
| Габаритные размеры | мм |
6300 х 2600 х 4000 10500 х 3900 х 3300 |
6300 х 2600 х 4000 10500 х 3900 х 3300 |
|||

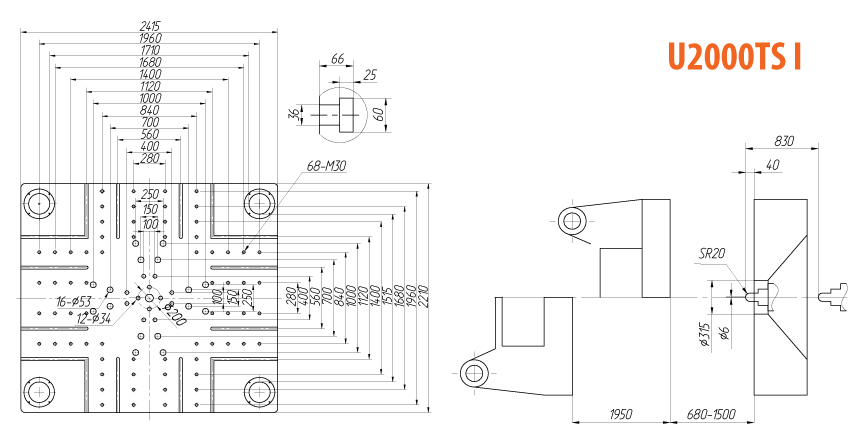

Размеры плит термопластавтомата SONLY U2000TS I
Габаритные размеры термопластавтомата SONLY U2000TS I
Размеры плит термопластавтомата SONLY U2000TS I I

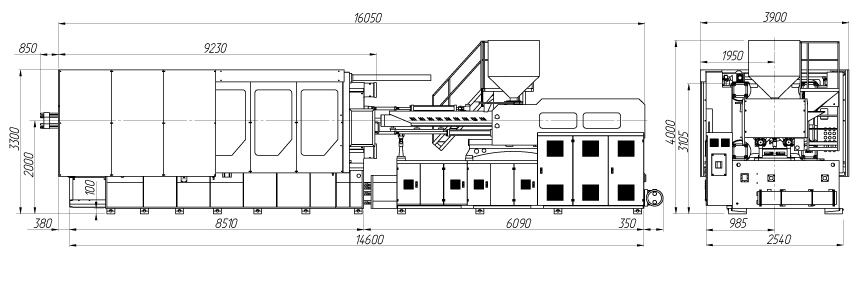

Габаритные размеры термопластавтомата SONLY U2000TS II
SONLY U2000TS предназначен для промышленного производства крупногабаритных пластиковых изделий с использованием больших пресс-форм. Машина подходит для задач, где требуется высокий объем впрыска и значительное усилие смыкания.
При выборе исполнения необходимо учитывать размеры пресс-формы, массу изделия, тип перерабатываемого полимера и требования к циклу литья. ВИВТЕХ может подобрать конфигурацию узла впрыска и комплекс периферийного оборудования для организации производственной линии.
