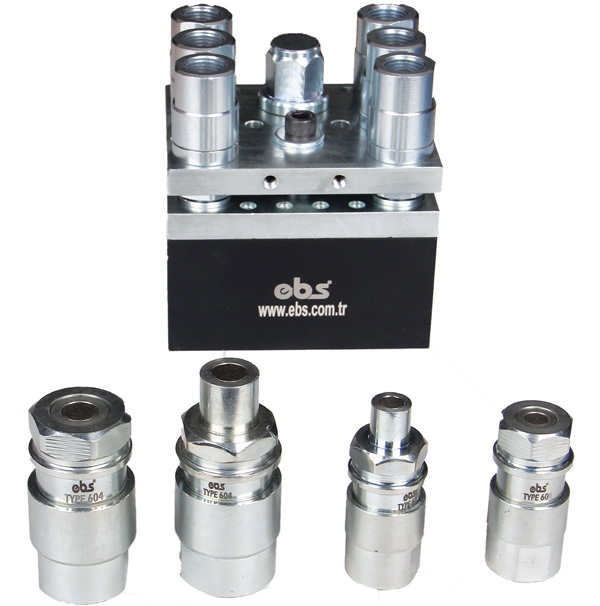

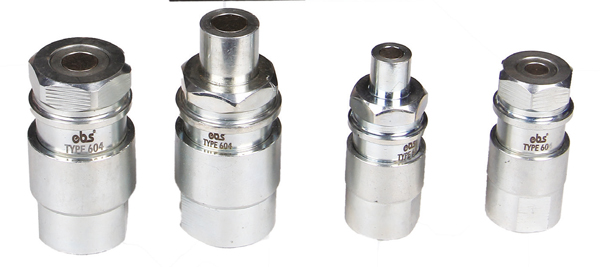

Гидравлические мультисоединения EBS серий M608 и M708 предназначены для компактного подключения нескольких гидравлических линий высокого давления. Конструкция с защитой от загрязнения позволяет объединить соединения в одном узле и упростить подключение и отключение контуров при обслуживании и переналадке промышленного оборудования. Согласно техническому каталогу EBS, обе серии оснащены рычажным механизмом быстрого запирания с поворотом на половину оборота. В качестве соединительных элементов используются муфты и заглушки серии M604.

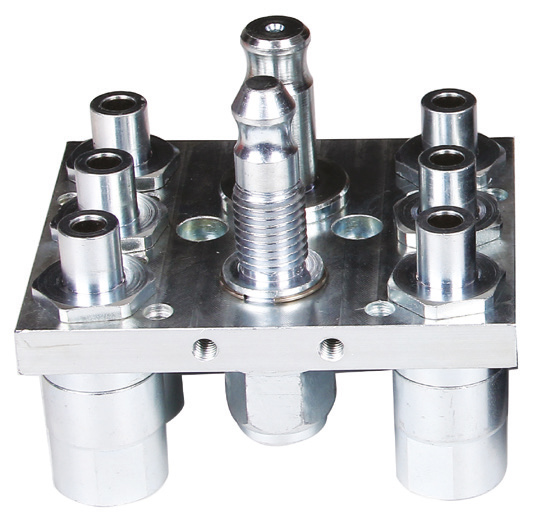

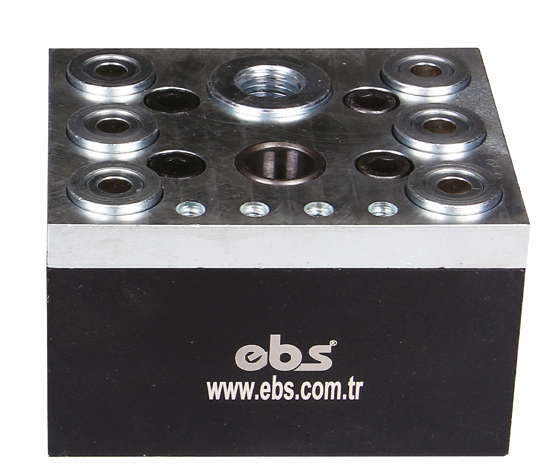

Мультисоединительная система EBS M608 предназначена для подключения гидравлических контуров высокого давления. Компактная конструкция и рычажная фиксация позволяют быстро соединять и разъединять линии.
| Характеристика | EBS M608 | EBS M708 |
|---|---|---|
| Максимальное рабочее давление | 180 бар | 200 бар |
| Максимальная рабочая температура | 200 °C | 200 °C |
| Номинальный проход | 8 мм | 8 мм |
| Фиксация | Рычажная, поворот на ½ оборота | Рычажная, поворот на ½ оборота |
| Конфигурации | 1×1, 2×2, 3×3 | 1×1, 2×2, 3×3 |
В каталоге представлены исполнения с различным количеством соединений:
Выбор конфигурации зависит от количества гидравлических линий, которые необходимо подключать одновременно, и схемы монтажа оборудования.
Для подбора также необходимо учитывать тип присоединительной резьбы. В каталоге приведены варианты обозначений G17, N17, G21, N21, U14 и U19. Конкретное исполнение следует выбирать по полной маркировке изделия и соответствующей технической документации.
Источник технических характеристик: каталог EBS, страница 139.
При выборе мультисоединения необходимо учитывать максимальное рабочее давление, температуру, количество подключаемых линий, конфигурацию соединителей и тип присоединительной резьбы. Также важно проверить совместимость муфт и заглушек, размеры монтажной панели и условия эксплуатации оборудования.
Модель M608 рассчитана на давление до 180 бар, а M708 — до 200 бар. При этом указанные в каталоге максимальные значения не заменяют проверку параметров конкретного исполнения и совместимости со всей гидравлической системой.
Компания ВИВТЕХ предлагает гидравлические мультисоединения EBS M608 и M708 для промышленного оборудования. Специалисты помогут подобрать модель, конфигурацию и исполнение с учётом рабочего давления, температуры, количества линий и типа подключения.
Для подбора подходящего мультисоединения направьте специалистам ВИВТЕХ обозначение установленной системы, схему подключения или фотографии монтажной панели. Это позволит уточнить необходимую конфигурацию и проверить совместимость соединительных элементов.
