Серии PVS и PLS включают элементы для системы охлаждения пресс-форм: переходы, оросители и каскадные охладители. Корпус изделий изготовлен из латуни MS58. В зависимости от исполнения различаются конструкция и геометрические размеры.
В таблице представлены модели PVS и PLS с длиной 50, 100, 150 и 200 мм. Для указанных исполнений приведены варианты присоединения 1/8″ и 1/4″, а также длины и другие монтажные размеры. Перед заказом следует сверить параметры конкретного артикула с конструкцией охлаждающего узла.
При подборе учитывайте серию, длину, присоединительный размер и геометрию изделия. Модели PVS и PLS имеют отличающиеся размеры, поэтому при замене детали важно сверять весь набор параметров, а не только номинальный размер подключения.
Если требуемого варианта нет в таблице или для пресс-формы необходим нестандартный размер, обратитесь к специалистам ВИВТЕХ для уточнения возможности изготовления по индивидуальному заказу. Для предварительной оценки приложите чертёж или фотографию детали с размерами.

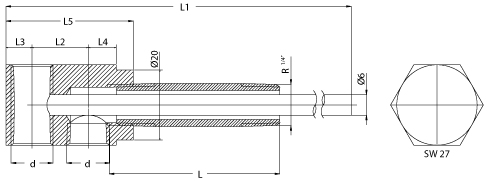

| Артикул | d | L3 | L2 | L4 | L5 | L1 | L | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PVS 10x50 | 1/8" | 9 | 19 | 9 | 42 | 356 | 50 | |||||
| PVS 10x100 | 1/8" | 9 | 19 | 9 | 42 | 356 | 100 | |||||
| PVS 10x150 | 1/8" | 9 | 19 | 9 | 42 | 356 | 150 | |||||
| PVS 10x200 | 1/8" | 9 | 19 | 9 | 42 | 356 | 200 | |||||
| PVS 13x50 | 1/4" | 9 | 19 | 9 | 42 | 356 | 50 | |||||
| PVS 13x100 | 1/4" | 9 | 19 | 9 | 42 | 356 | 100 | |||||
| PVS 13x150 | 1/4" | 9 | 19 | 9 | 42 | 356 | 150 | |||||
| PVS 13x200 | 1/4" | 9 | 19 | 9 | 42 | 356 | 200 | |||||
| PLS 10x50 | 1/8" | 9 | 26 | 12 | 54 | 362 | 50 | |||||
| PLS 10x100 | 1/8" | 9 | 26 | 12 | 54 | 362 | 100 | |||||
| PLS 10x150 | 1/8" | 9 | 26 | 12 | 54 | 362 | 150 | |||||
| PLS 10x200 | 1/8" | 9 | 26 | 12 | 54 | 362 | 200 | |||||
| PLS 13x50 | 1/4" | 9 | 26 | 12 | 54 | 362 | 50 | |||||
| PLS 13x100 | 1/4" | 9 | 26 | 12 | 54 | 362 | 100 | |||||
| PLS 13x150 | 1/4" | 9 | 26 | 12 | 54 | 362 | 150 | |||||
| PLS 13x200 | 1/4" | 9 | 26 | 12 | 54 | 362 | 200 | |||||
ВИВТЕХ предлагает элементы PVS–PLS для систем охлаждения пресс-форм. Для подбора подходящего артикула сообщите серию, длину и размер подключения. При необходимости специалисты помогут сверить размеры по технической документации и уточнить возможность изготовления нестандартного исполнения.
