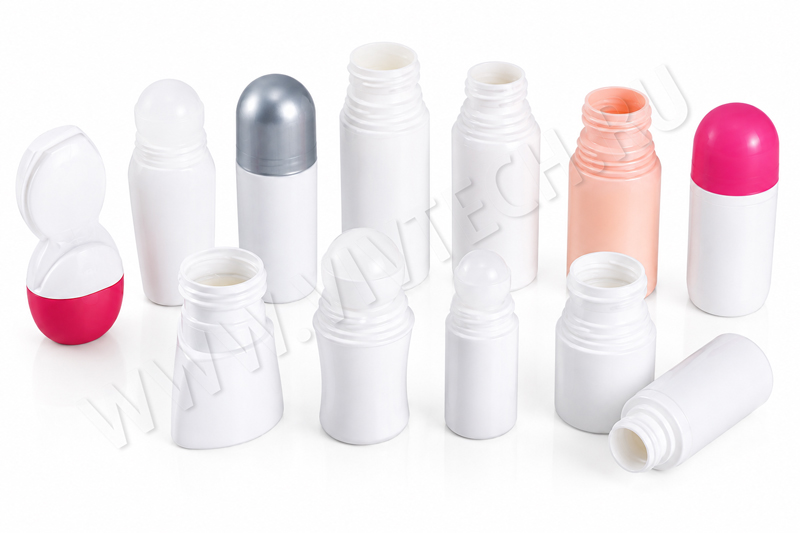

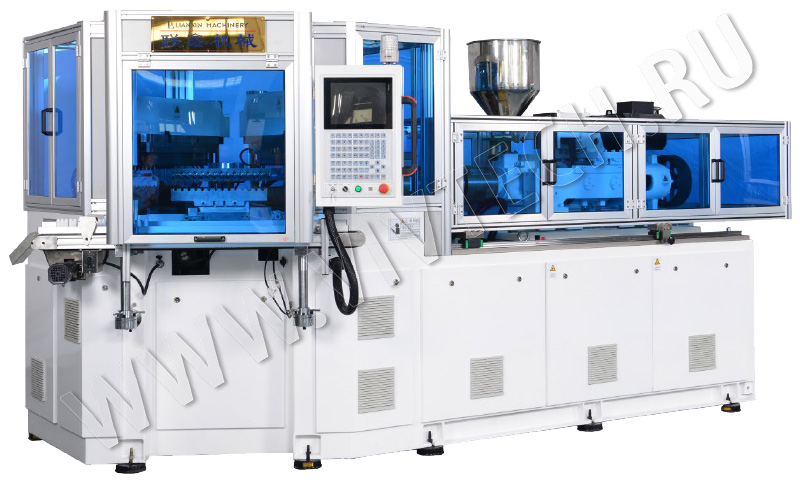

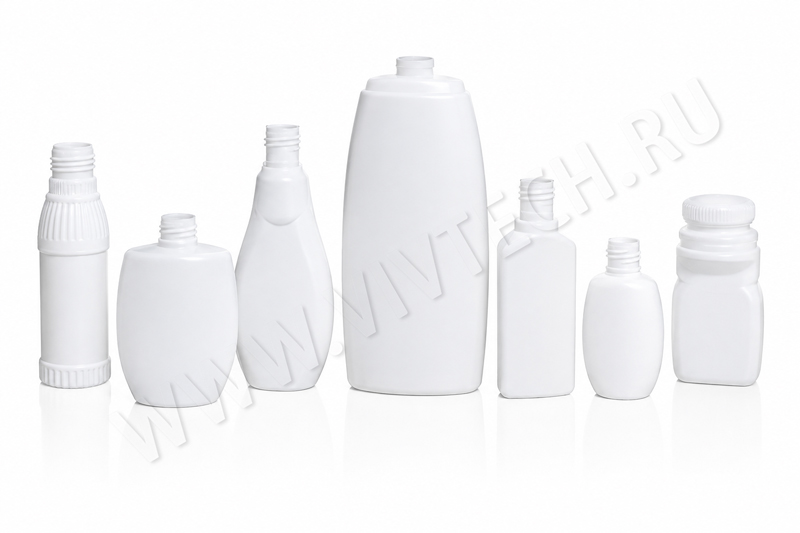

Инжекционно-выдувная машина LIANXIN IBM-50E предназначена для производства полых пластиковых изделий методом инжекционного выдувания.
Машина подходит для переработки термопластичных материалов HDPE, LDPE, PE, PP, PS, EVA и других полимеров. Объём производимых изделий составляет 0,015–1 л, максимальная высота изделия — 240 мм, диаметр — до 120 мм.
LIANXIN IBM-50E оснащена системой управления Techmation с коммуникацией EtherCAT. Поворотный механизм и механизм выталкивания оборудованы сервоприводами. Производитель заявляет энергосбережение до 70%.
| Модель | IBM-50E |
|---|---|
| Объем изделия, л |
0,015-1 |
| Диаметр изделия, мм | < 240 |
| Высота изделия, мм |
< 120 |
| Диаметр шнека, мм | 50 |
| Отношение длины шнека к диаметру (L/D) | 20 |
| Теоретический объем впрыска, см3 | 300 |
| Теоретический вес впрыска, г | 220 |
| Максимальное давление впрыска, бар | 1000 |
| Ход шнека, мм | 160 |
| Скорость вращения шнека, об/мин | 250 |
| Мощность нагрева материального цилиндра, кВт | 12 |
| Количество зоны нагрева, шт | 4 |
| Усилие смыкания инжекционной формы, кН | 600 |
| Усилие смыкания выдувной формы, кН | 100 |
| ход раскрытия пресс-формы, мм | 120 |
| Высота подъема ротационного стола, мм | 60 |
| Максимальный размер плиты, мм | 580х390 |
| Минимальная толщина пресс-формы (±0.05), мм | 240 |
| Мощность нагрева пресс-формы, кВт | 2,5 |
| Ход выталкивателя, мм | 275 |
| Мощность сервомотора смыкания, кВт | 9 |
| Мощность сервомотора пластикации, кВт | 23 |
| Мощность сервомотора впрыска, кВт | 25 |
| Мощность сервомотора поворотного стола, кВт | 1,5 |
|
Давление гидравлической системы, Мпа |
14 |
| Сухой цикл, сек | 2,8 |
| Минимальное давление системы сжатого воздуха , Мпа |
1,2 |
| Расход сжатого воздуха, м3/мин | >0,8 |
| Габаритные размеры (ДхШхВ), м | 4,5х2,2х2,15 |
| Вес, т | 6,5 |
| Объём изделия, мл | 8 | 15 | 20 | 40 | 60 | 80 | 100 |
|---|---|---|---|---|---|---|---|
| Количество гнёзд пресс-формы*, шт. | 9 | 8 | 7 | 5 | 5 | 4 | 4 |
* Данные приведены только для справки.
Электрическая система LIANXIN IBM-50E использует коммуникационный протокол EtherCAT и систему управления Techmation. Производитель указывает высокую скорость реакции, высокую точность управления и энергосбережение до 70%.
Поворотный механизм и механизм выталкивания оснащены сервомоторами, обеспечивающими стабильную работу, быстрые перемещения и низкий уровень шума.
Система открытия и закрытия пресс-формы использует конструкцию с двумя балками, четырьмя тягами и коленно-рычажным механизмом. Привод осуществляется высокоточным винтовым механизмом и сервомотором.
Противодавление расплава регулируется в цифровом формате. Инжекционный узел оснащён модулем управления движением, высокоточным цифровым энкодером и системой цифровой обратной связи по давлению.
LIANXIN IBM-50E оснащена системой смыкания с усилием 600 кН для инжекционной формы и 100 кН для выдувной формы.
Основные параметры пресс-формы:
Компания ВИВТЕХ предлагает инжекционно-выдувные машины LIANXIN для производства полых пластиковых изделий из различных термопластичных материалов.
Для получения информации о стоимости LIANXIN IBM-50E, комплектации и поставке оборудования обратитесь к специалистам ВИВТЕХ.
