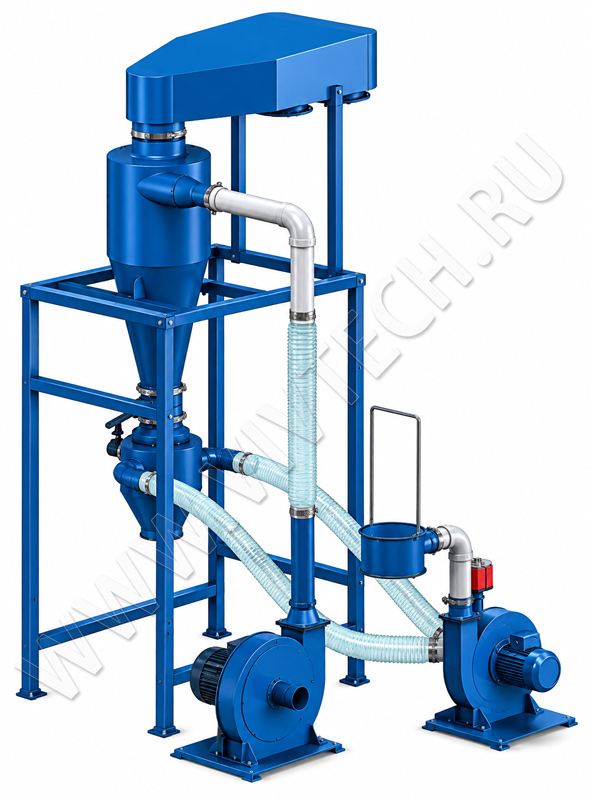

Huare FJ — система пневматической выгрузки и транспортировки дроблёного пластика, предназначенная для автоматического удаления готовой дроблёнки из дробилки и её перемещения в ёмкость для накопления или дальнейшей переработки. Пневмовыгрузка применяется с дробилками для пластика и позволяет организовать непрерывную автоматизированную подачу материала в бункер, силос, биг-бэг или другую тару.
Использование пневматической выгрузки позволяет отказаться от ручного удаления материала из приёмной зоны дробилки, сократить трудозатраты и уменьшить количество простоев. Дроблёнка непрерывно транспортируется по трубопроводу в заданную точку, что особенно удобно при больших объёмах переработки пластмасс.
Система Huare FJ подходит для участков переработки, где требуется автоматизировать выгрузку дроблёнки после измельчения. Оборудование может применяться с различными моделями дробилок Huare, в том числе с дробилками серии HSS.
В зависимости от требуемой производительности и высоты подъёма материала подбирается соответствующая модель пневмовыгрузки. В линейке представлены исполнения FJ-1.1/3", FJ-2.2/4", FJ-4/4" и FJ-5.5/4", а также специальная модификация FJ-1.1/3" для дробилок HSS.
| Модель | FJ-1.1/3” |
FJ-1.1/3” для дробилок HSS |
FJ-2.2/4” | FJ-4/4” | FJ-5.5/4” |
|---|---|---|---|---|---|
| Мощность, кВт | 1,1 | 1,1 | 2,2 | 4,0 | 5,5 |
| Размеры | |||||
| L, мм | 1575 | 1125 | 2120 | 1800 | 1800 |
| H1, мм | 2015 | 2145 | 2700 | 3130 | 3130 |
| H2, мм | 700-1000 | 750-1200 | 750-1100 | 720 | 720 |
| D, мм | 1215 | 1160 | 1700 | 2100 | 2100 |

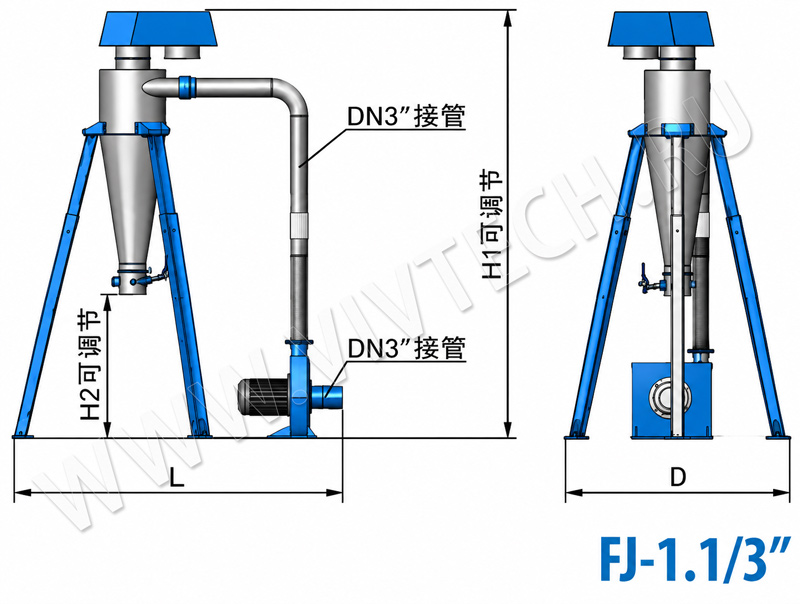

Модель пневмотранспорта FJ-1.1/3"
Модель пневмовыгрузки FJ-1.1/4" для дробилки HSS

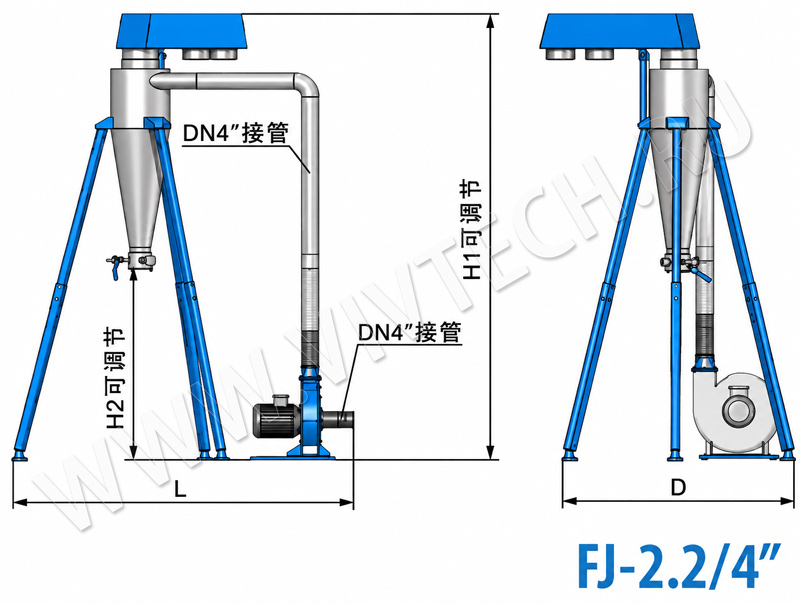

Модель пневмовыгрузки FJ-2.2/4"

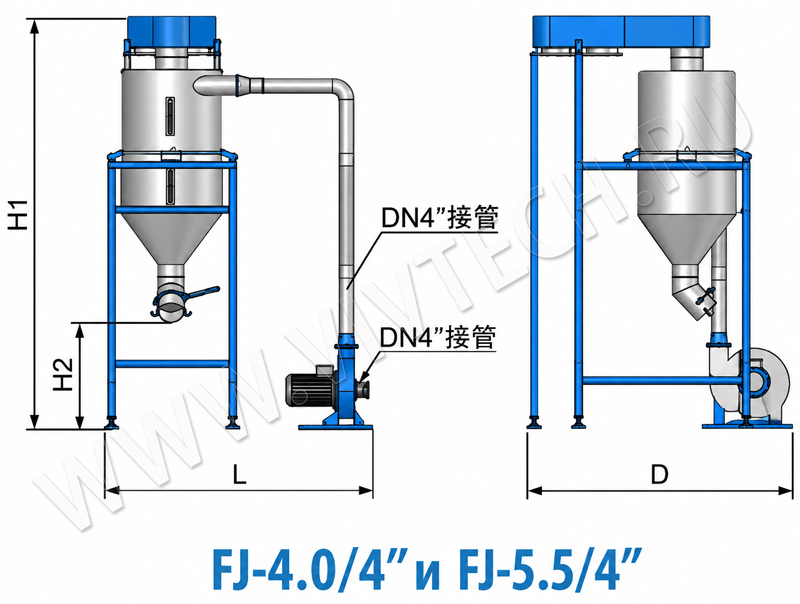

Модель пневмовыгрузки FJ-4/4" и FJ-5.5/4"
Пневматическая выгрузка особенно эффективна при организации производственных линий с высокой интенсивностью переработки пластмасс, когда необходимо автоматически перемещать дроблёнку от дробилки к следующему этапу технологического процесса.
Мощность оборудования составляет от 1,1 до 5,5 кВт. В зависимости от модели предусмотрены различные размеры и высота подъёма материала. Например, FJ-1.1/3" имеет мощность 1,1 кВт, FJ-2.2/4" — 2,2 кВт, FJ-4/4" — 4,0 кВт, FJ-5.5/4" — 5,5 кВт.
При выборе системы учитываются мощность дробилки, объём образующейся дроблёнки, расстояние транспортировки, необходимая высота подачи и характеристики материала.
При пневматическом транспорте дроблёнки возможно образование мелкой полимерной пыли. Для её улавливания Huare предлагает системы очистки воздуха серии DS, которые устанавливаются на выходе пневмовыгрузки.
В зависимости от конфигурации могут применяться системы DS260 и DS600. Они предназначены для фильтрации пыли, уменьшения потерь мелких частиц материала и поддержания чистоты воздуха на производственном участке.:
Вид системы дополнительной очистки выбирается, в зависимости от мощности пневмовыгрузки:
| Модель | FJ-1.1/3” + DS260 | FJ-2.2/4” + DS260 | FJ-4/4” + DS600 | FJ-5.5/4” + DS600 | |
|---|---|---|---|---|---|
| Мощность, кВт | 1,1 + 0,75 | 2,2 + 0,75 | 4,0 + 2,2 | 5,5 + 2,2 | |
| Размеры | |||||
| L, мм | 2130 | 2580 | 2550 | 2550 | |
| H1, мм | 2475 | 2915 | 3200 | 3200 | |
| H2, мм | 680 | 810 | 980 | 980 | |
| D, мм | 1225 | 1330 | 2000 | 2000 | |

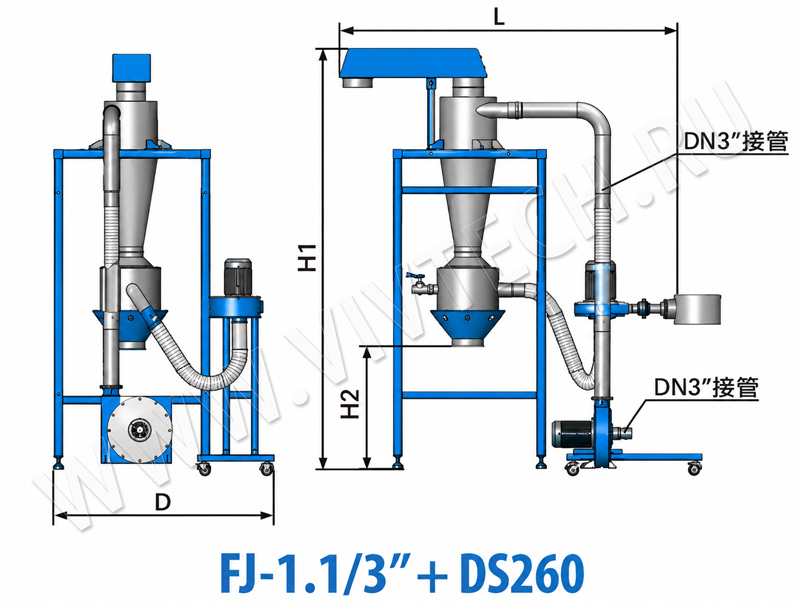

Пневмотранспорт с пылеотделением FJ-1.1/3" + DS260

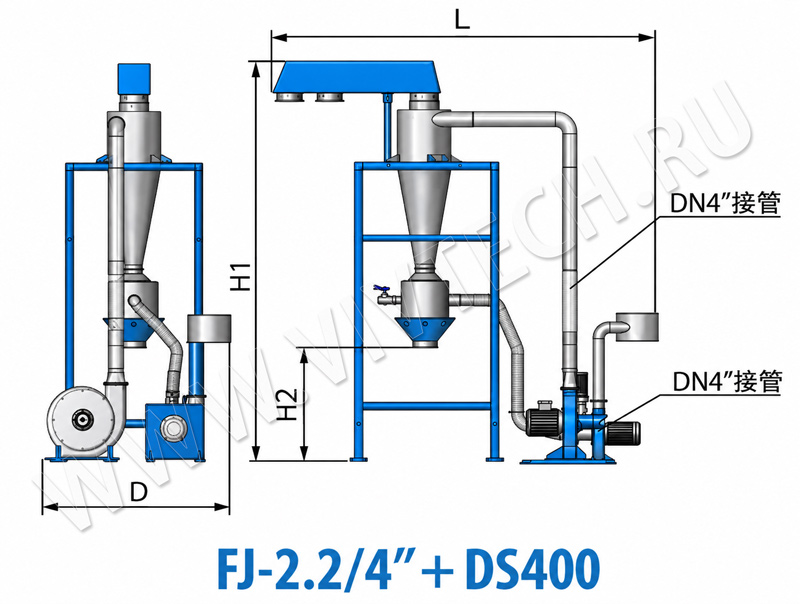

Пневмовыгрузка ( циклон ) с пылеотделением FJ-2.2/4" + DS400

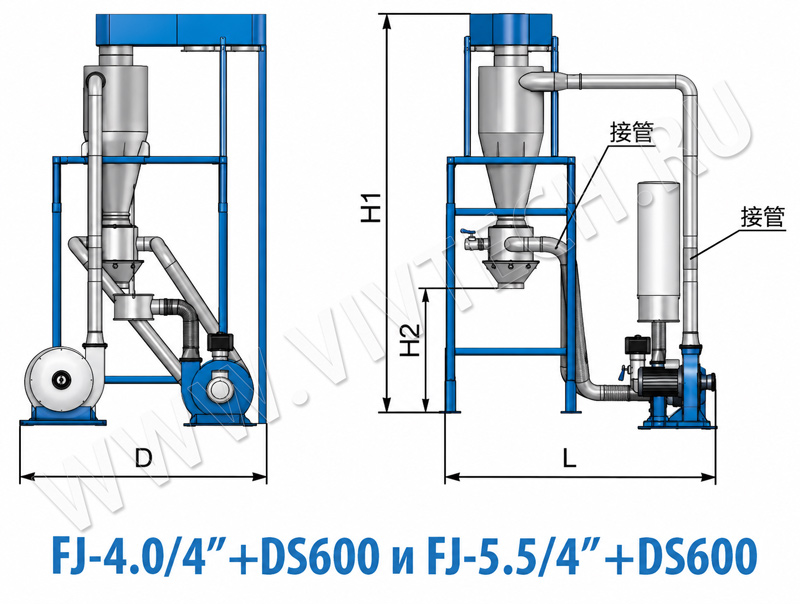

Пневмовыгрузка ( циклон ) с пылеотделением FJ-4.0/4 + DS600 и FJ-5.5/4" + DS600 для дробилки
